Гидрораспределитель (средний конвейер) — HITACHI VR512

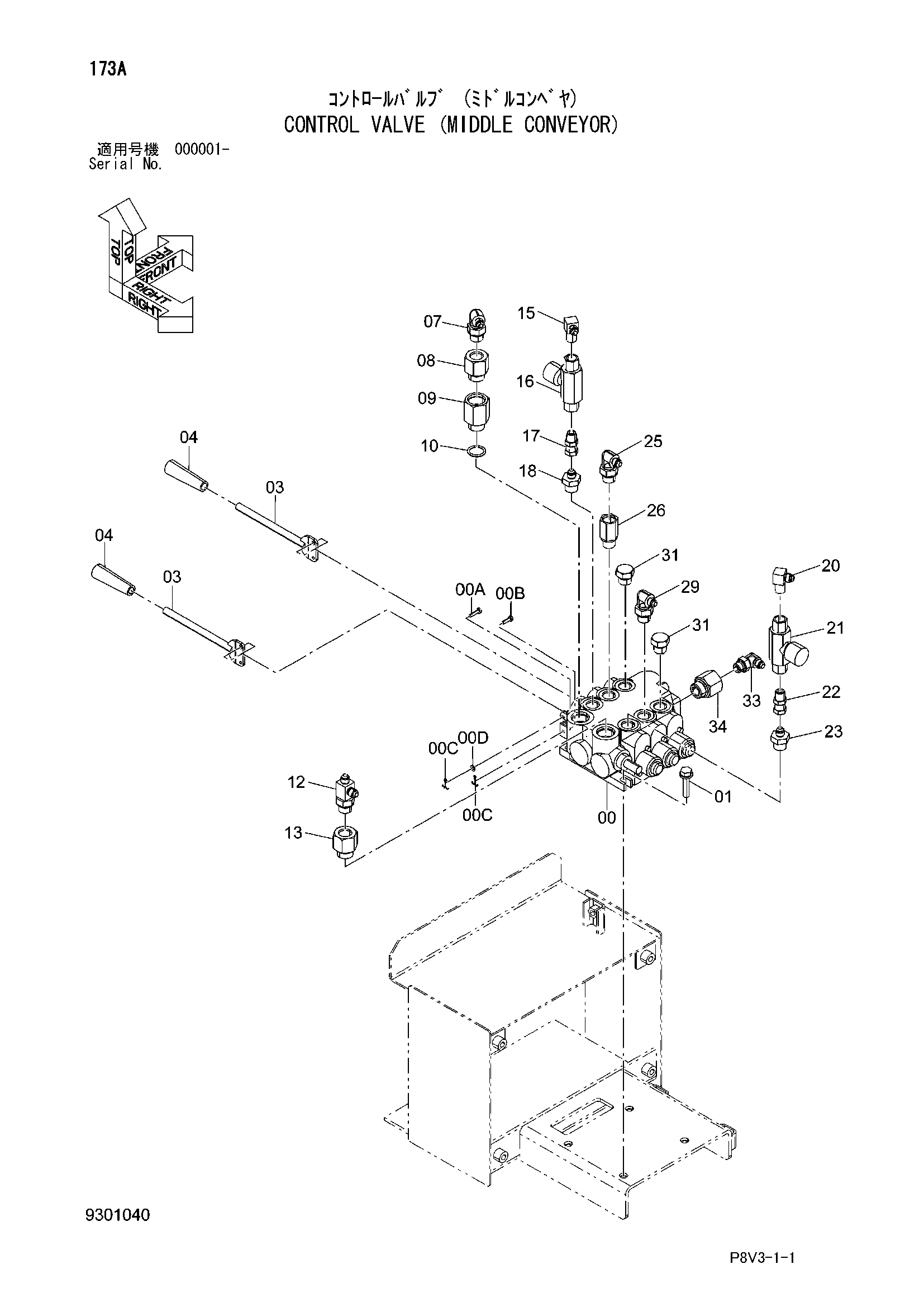

Заводская схема «Гидрораспределитель (средний конвейер)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4678399 | Гидрораспределитель | 1 |
| 00A | 4700431 | Клевике палец | 2 |
| 00B | 4700433 | Клевике палец | 2 |
| 00C | 4022695 | Стопорный палец | 4 |
| 00D | A591050 | Плаин шайба | 2 |
| 01 | J271045 | Болт с шайбой | 4 |
| 01A | J901045 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8112412 | Рычаг | 2 |
| 04 | 4381064 | Рукоятка | 2 |
| 07 | A852343 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4263450 | Переходник S | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4113447 | Разъём | 1 |
| 10 | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A852443 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4263450 | Переходник S | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4154657 | Угловой штуцер | 1 |
| 16 | 4353424 | Клапан тхроттле | 1 |
| 17 | 4690821 | Унион S | 1 |
| 18 | A852143 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4154657 | Угловой штуцер | 1 |
| 21 | 4353424 | Клапан тхроттле | 1 |
| 22 | 4690821 | Унион S | 1 |
| 23 | A852143 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A852343 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4406267 | Переходник | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A852343 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A885004 | Пробка | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | A852333 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4263454 | Переходник S | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
