Рама (средний конвейер)(3) — HITACHI VR512

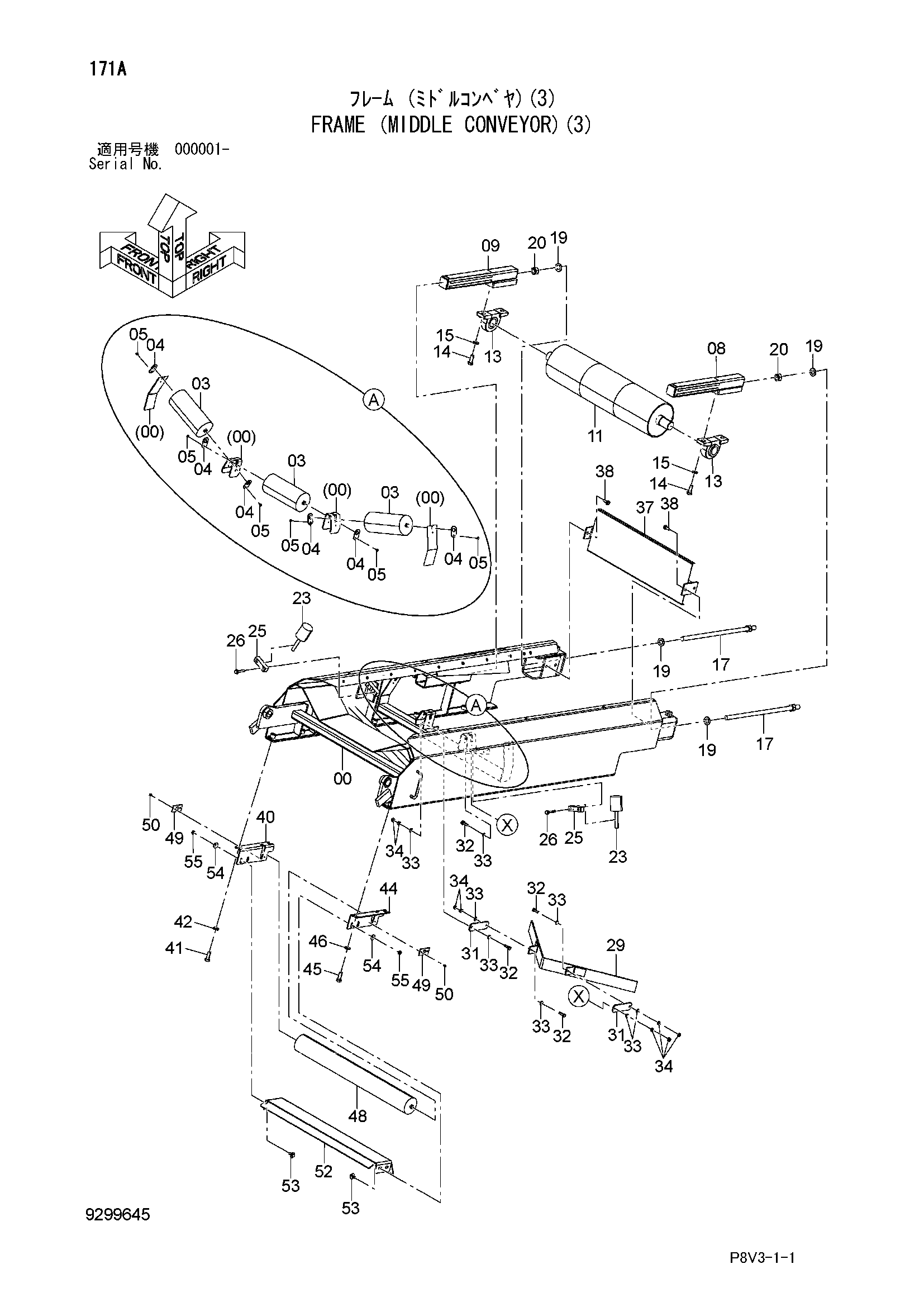

Заводская схема «Рама (средний конвейер)(3)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027121 | Рама | 1 |
| 03 | 4679136 | Ролик | 3 |
| 04 | 4679441 | Пластина | 6 |
| 05 | J260610 | Болт с шайбой | 6 |
| 05A | J900610 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 08 | 8111762 | Механизм натяжения | 1 |
| 09 | 8111761 | Механизм натяжения | 1 |
| 11 | 8111765 | Шкив таил | 1 |
| 13 | 4679404 | Подшипник. блок | 2 |
| 13A | 4665519 | Подшипник | 1 |
| 13B | 4697410 | Корпус | 1 |
| 13C | 4645588 | Установочный винт | 2 |
| 14 | J921645 | Болт | 4 |
| 15 | J222016 | Шайба | 4 |
| 17 | 9770843 | Болт регулировочный | 2 |
| 19 | A590124 | Плоская шайба | 4 |
| 20 | J950024 | Гайка | 2 |
| 23 | 4679132 | Ролик | 2 |
| 25 | 3111541 | Блок | 2 |
| 26 | J271065 | Болт с шайбой | 4 |
| 26A | J901065 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 29 | 8070474 | Отвал | 1 |
| 31 | 4651002 | Тяга | 2 |
| 32 | J901035 | Болт | 4 |
| 33 | A590110 | Плоская шайба | 8 |
| 34 | J950010 | Гайка | 8 |
| 37 | 8117315 | Опора | 1 |
| 38 | J271035 | Болт с шайбой | 4 |
| 38A | J901035 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 3117837 | Пластина | 1 |
| 41 | J921645 | Болт | 2 |
| 42 | J222016 | Шайба | 2 |
| 44 | 3117860 | Пластина | 1 |
| 45 | J921645 | Болт | 2 |
| 46 | J222016 | Шайба | 2 |
| 48 | 4679135 | Ролик | 1 |
| 49 | 4678181 | Пластина | 2 |
| 50 | J260610 | Болт с шайбой | 4 |
| 50A | J900610 | Болт | 1 |
| 50B | A590106 | Плоская шайба | 1 |
| 52 | 3111650 | Защитный кожух | 1 |
| 53 | J281025 | Болт с шайбой | 4 |
| 53A | J901025 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 54 | J217083 | Шайба | 4 |
| 55 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
