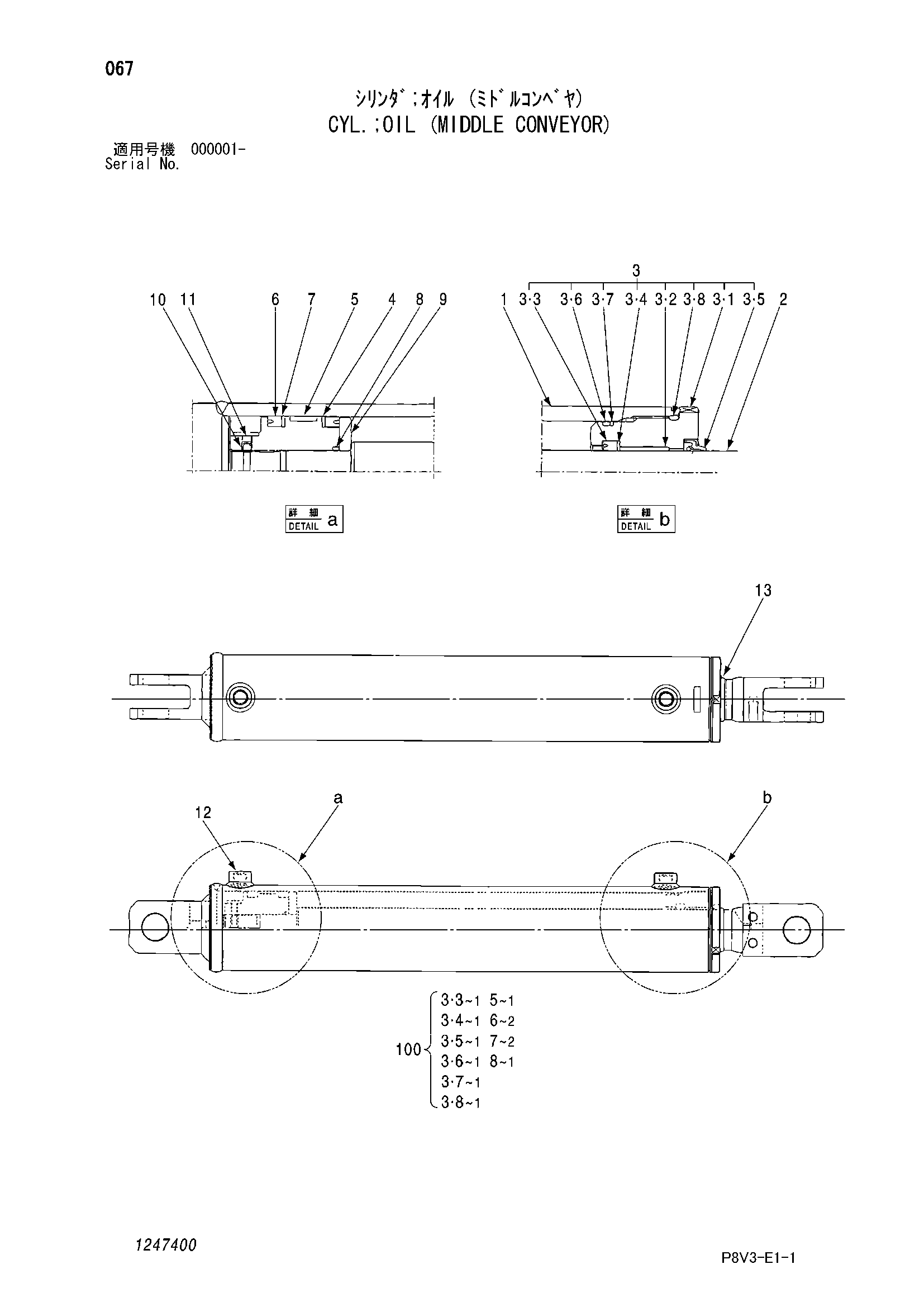

Гидроцилиндр. масляный (средний конвейер) — HITACHI VR512
Заводская схема «Гидроцилиндр. масляный (средний конвейер)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4695571 | Гидроцилиндр. масляный | 1 | |
| 1 | 1247401 | Труба гидроцилиндра в сборе | 1 |
| 2 | 1247402 | Шток поршня в сборе | 1 |
| 3 | 1247303 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 1247304 | Головка гидроцилиндра | 1 |
| 3-2 | 1247305 | Втулка | 1 |
| 3-3 | 1247306 | U-образная манжета | 1 |
| 3-4 | 1247307 | Опорное кольцо | 1 |
| 3-5 | 1247308 | Грязесъёмное кольцо | 1 |
| 3-6 | 0478706 | Уплотнительное кольцо | 1 |
| 3-7 | 0478707 | Опорное кольцо | 1 |
| 3-8 | 0478708 | Уплотнительное кольцо | 1 |
| 4 | 1247309 | Поршень | 1 |
| 5 | 0840909 | Износостойкое кольцо | 1 |
| 6 | 0840910 | U-образная манжета | 2 |
| 7 | 0840911 | Опорное кольцо | 2 |
| 8 | 0840912 | Уплотнительное кольцо | 1 |
| 9 | 1247310 | Держатель | 1 |
| 10 | 0478719 | Стальной шарик | 1 |
| 11 | 0479214 | Установочный винт | 1 |
| 12 | 1198813 | Пробка | 2 |
| 13 | 1247311 | Колпачок | 1 |
| 100 | 4714512 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
