Гидролинии хода (2) — HITACHI VR512

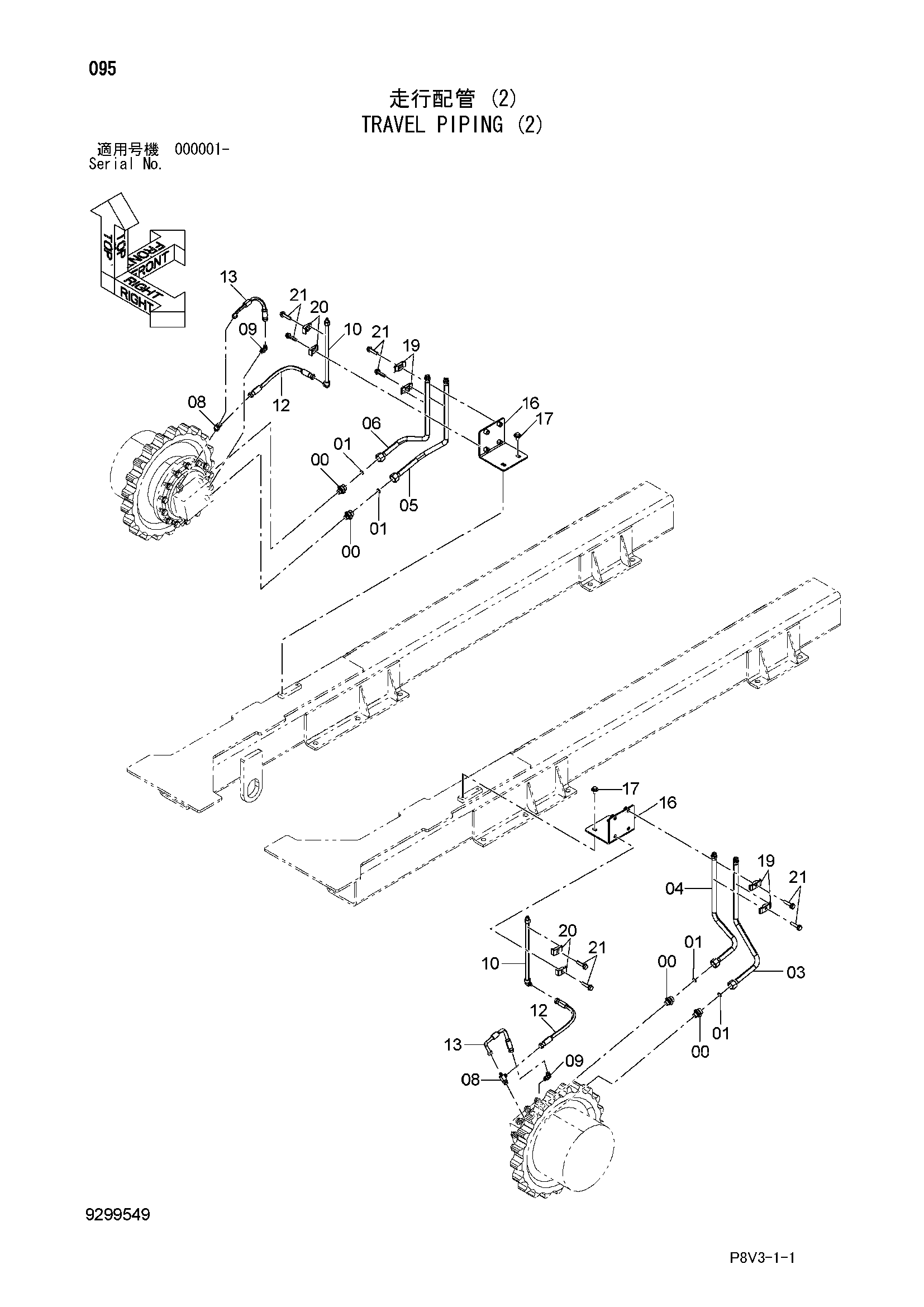

Заводская схема «Гидролинии хода (2)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4710342 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 4 |
| 03 | 8116906 | Трубка | 1 |
| 04 | 8116907 | Трубка | 1 |
| 05 | 8116904 | Трубка | 1 |
| 06 | 8116905 | Трубка | 1 |
| 08 | A852433 | Тройник | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 8116903 | Трубка | 2 |
| 12 | 4445276 | Шланг | 2 |
| 13 | 4450215 | Шланг | 2 |
| 16 | 8116871 | Кронштейн | 2 |
| 17 | J281225 | Болт с шайбой | 4 |
| 17A | J901225 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 19 | 4189858 | Хомут трубки | 4 |
| 20 | 4190124 | Хомут трубки | 4 |
| 21 | J271255 | Болт с шайбой | 8 |
| 21A | J901255 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
