Передний конвейер — HITACHI VR512

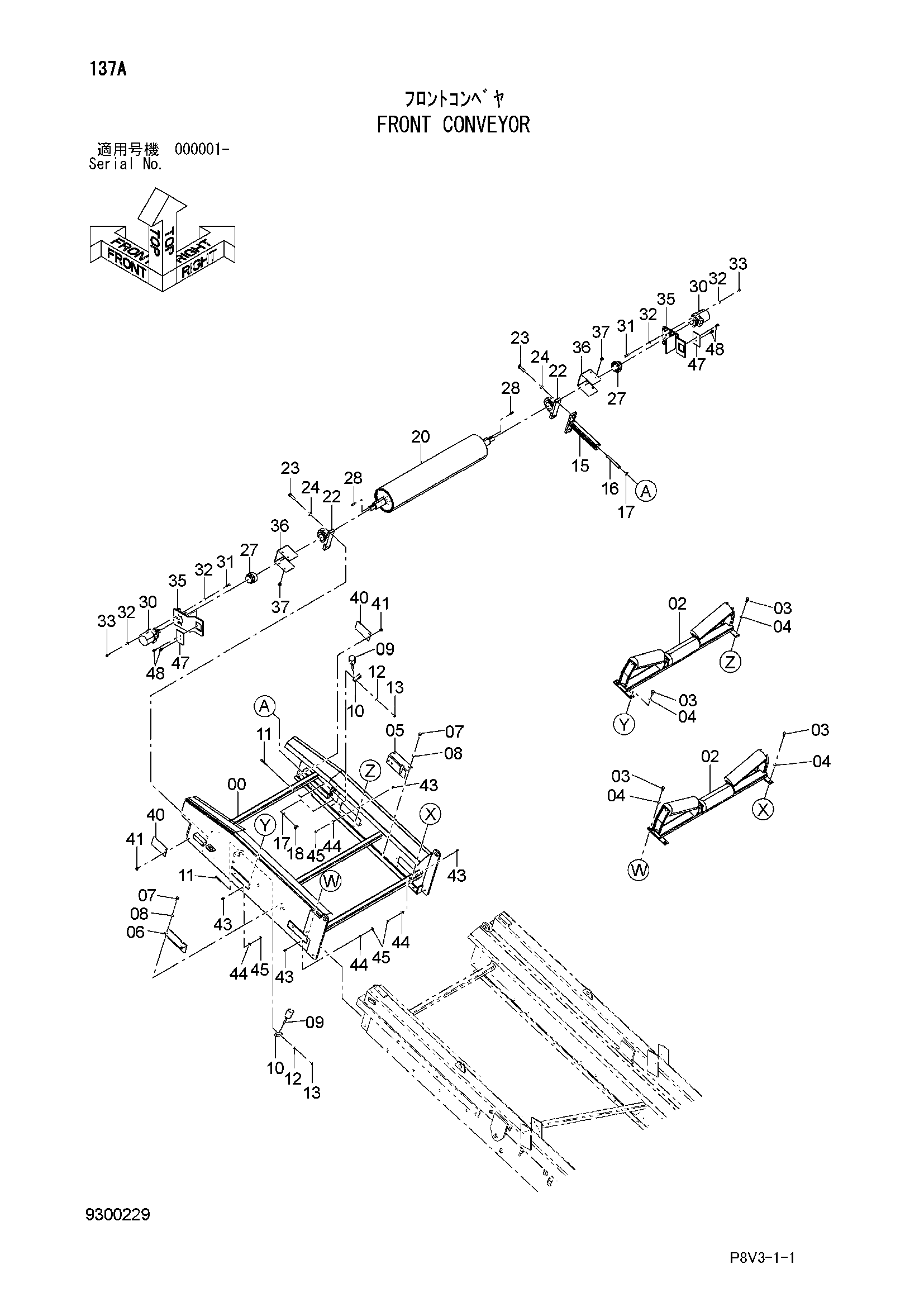

Заводская схема «Передний конвейер» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6026297	Рама передний	1
02	9286047	Каток (1)	2
03	J921645	Болт	8
04	J222016	Шайба	8
05	3111730	Пластина	1
06	3111729	Пластина	1
07	J921645	Болт	4
08	J222016	Шайба	4
09	4679132	Ролик	2
10	3111541	Блок	2
11	J271080	Болт с шайбой	4
11A	J901080	Болт	1
11B	J222010	Шайба	1
12	A590110	Плоская шайба	4
13	J950010	Гайка	4
15	8116873	Механизм натяжения	1
16	9768826	Болт регулировочный	1
17	A590124	Плоская шайба	2
18	J950024	Гайка	1
20	8111886	Шкив привод	1
22	4677953	Подшипник. блок	2
22A	4697405	Подшипник	1
22B	4697406	Корпус	1
22C	4645586	Установочный винт	2
23	J922080	Болт	4
24	J222020	Шайба	4
27	4678740	Муфта фланец	2
28	94-2307	Шпонка	2
30	4678535	Гидромотор	2
31	J781255	Болт с внутренним шестигранником	8
32	A590112	Плоская шайба	16
33	J950012	Гайка	8
35	8116918	Базовый гидромотор	2
36	3111644	Крышка	2
37	J281025	Болт с шайбой	8
37A	J901025	Болт	1
37B	4486055	Шайба	1
40	4696578	Крышка	2
41	J281030	Болт с шайбой	4
41A	J901030	Болт	1
41B	4486055	Шайба	1
43	J271025	Болт с шайбой	8
43A	J901025	Болт	1
43B	J222010	Шайба	1
44	A590110	Плоская шайба	8
45	J950010	Гайка	8
47	4714299	Пластина	2
48	J271035	Болт с шайбой	4
48A	J901035	Болт	1
48B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
