Гидроцилиндр трубопроводы (2-2) — HITACHI VR512

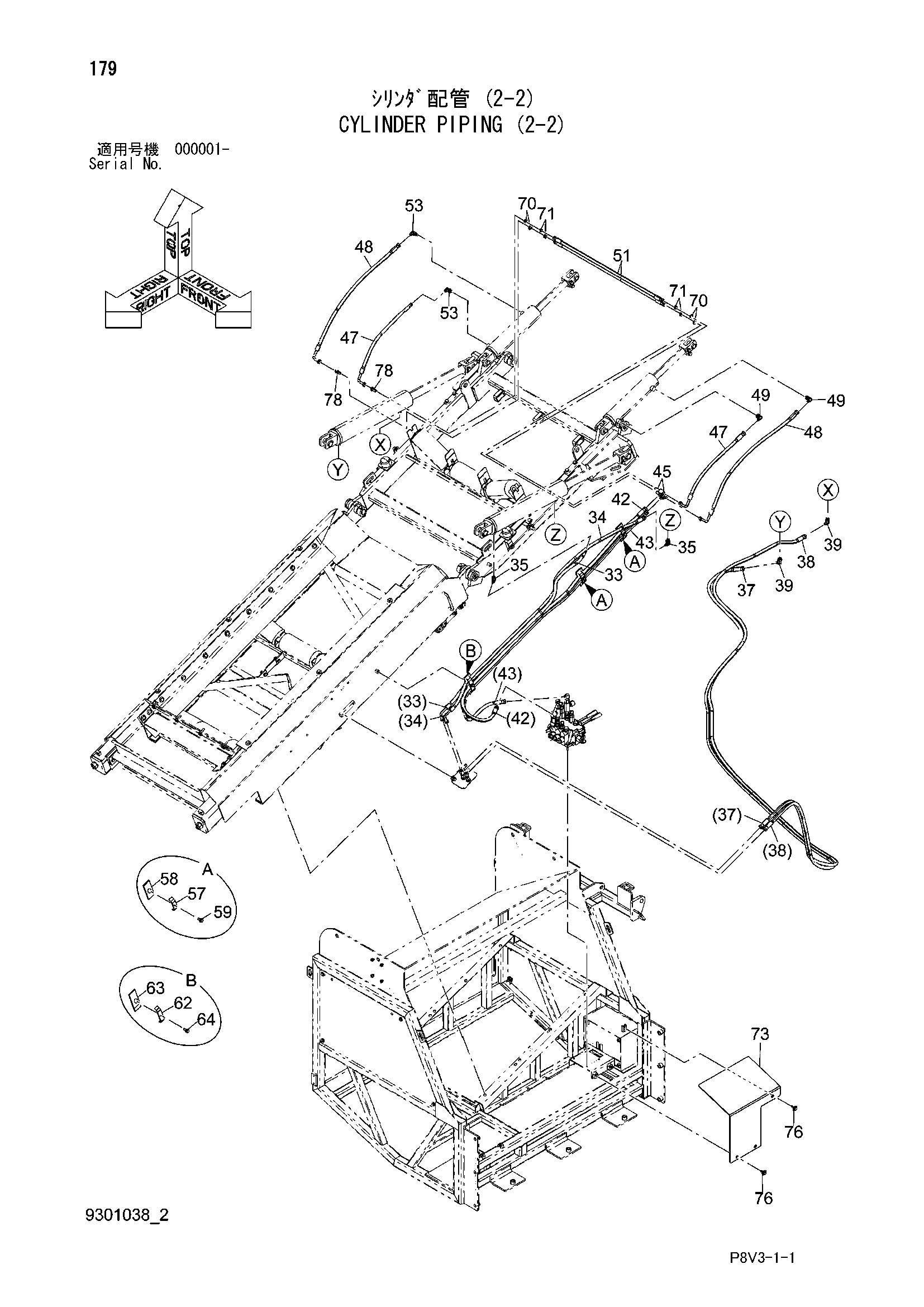

Заводская схема «Гидроцилиндр трубопроводы (2-2)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 33 | 4315349 | Шланг | 1 |
| 34 | 4315354 | Шланг | 1 |
| 35 | A852333 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4305250 | Шланг | 1 |
| 38 | 4677020 | Шланг | 1 |
| 39 | A852333 | Угловой штуцер | 2 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4305240 | Шланг | 1 |
| 43 | 4305240 | Шланг | 1 |
| 45 | 4247260 | Тройник | 2 |
| 47 | 4650633 | Шланг | 2 |
| 48 | 4315337 | Шланг | 2 |
| 49 | A852333 | Угловой штуцер | 2 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4305229 | Шланг | 2 |
| 53 | A852333 | Угловой штуцер | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4678380 | Пластина | 2 |
| 58 | 4691126 | Резиновая прокладка | 2 |
| 59 | J271025 | Болт с шайбой | 2 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 62 | 4685271 | Пластина | 1 |
| 63 | 4691127 | Резиновая прокладка | 1 |
| 64 | J271025 | Болт с шайбой | 1 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 67 | 4055312 | Ленточный зажим | 50 |
| 68 | 4327293 | Защитный кожух | 20 |
| 70 | A590114 | Плоская шайба | 4 |
| 71 | 4202531 | Гайка | 4 |
| 73 | 3118291 | Крышка | 1 |
| 76 | J281030 | Болт с шайбой | 3 |
| 76A | J901030 | Болт | 1 |
| 76B | 4486055 | Шайба | 1 |
| 78 | 4202532 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
