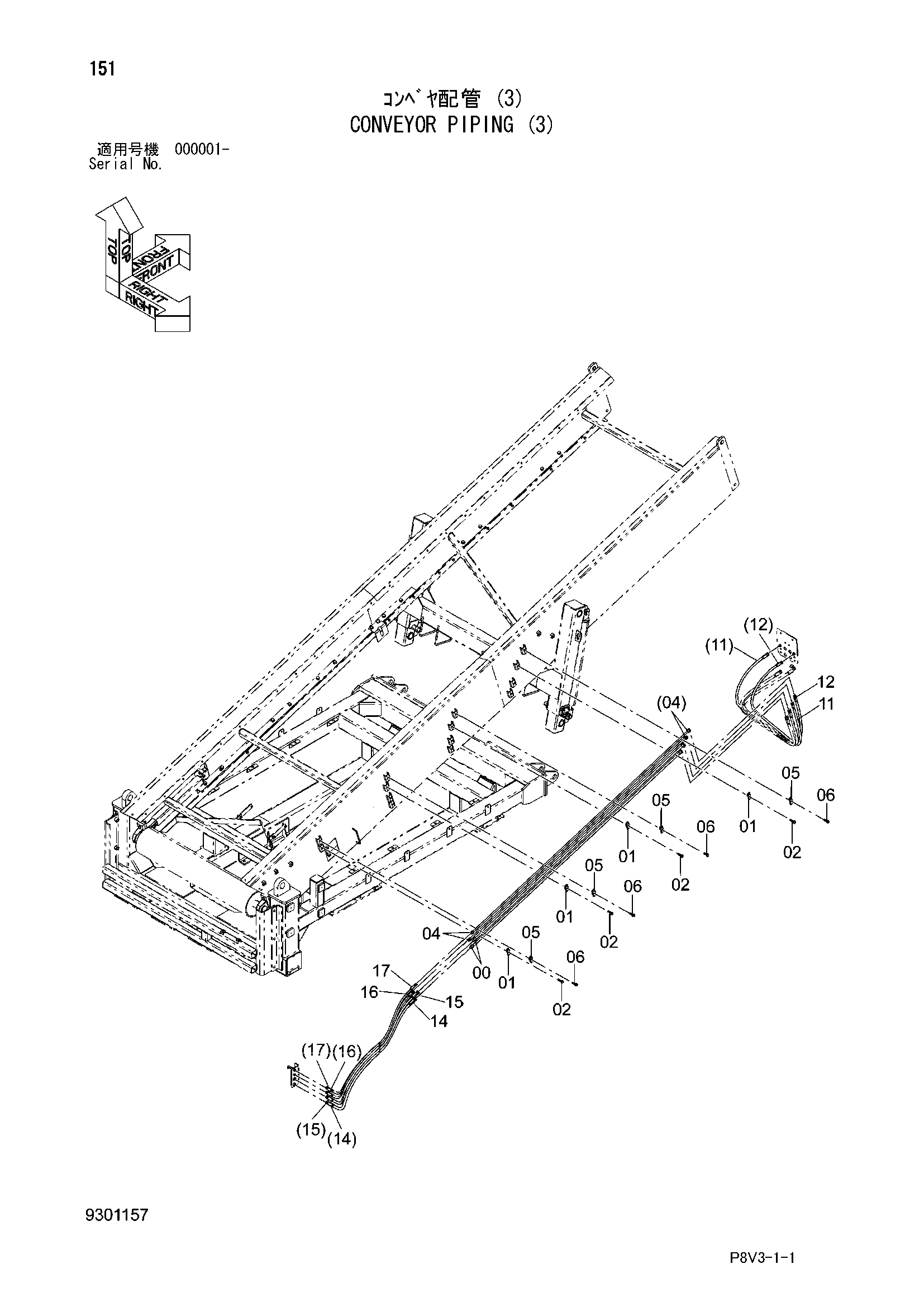

Конвейер трубопроводы (3) — HITACHI VR512
Заводская схема «Конвейер трубопроводы (3)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116952 | Трубка | 2 |
| 01 | 4189858 | Хомут трубки | 4 |
| 02 | J271255 | Болт с шайбой | 4 |
| 02A | J901255 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 8116950 | Трубка | 2 |
| 05 | 4189858 | Хомут трубки | 4 |
| 06 | J271250 | Болт с шайбой | 4 |
| 06A | J901250 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 11 | 4305241 | Шланг | 1 |
| 12 | 4305239 | Шланг | 1 |
| 14 | 4304416 | Шланг | 1 |
| 15 | 4304416 | Шланг | 1 |
| 16 | 4305235 | Шланг | 1 |
| 17 | 4293011 | Шланг | 1 |
| 20 | 4327294 | Защитный кожух | 20 |
| 21 | 4327293 | Защитный кожух | 20 |
| 22 | 4055312 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
