Гидроцилиндр трубопроводы (1) — HITACHI VR512

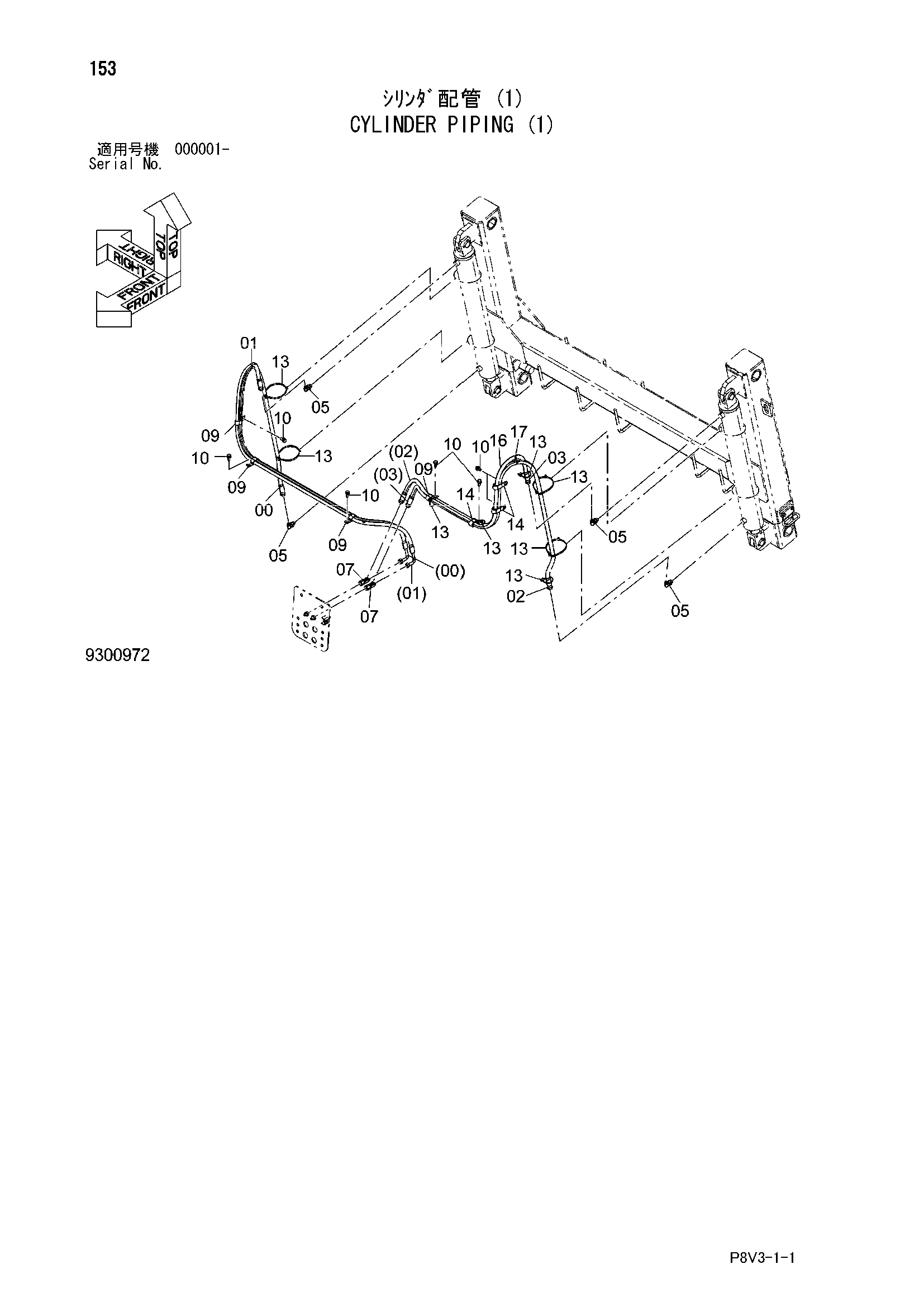

Заводская схема «Гидроцилиндр трубопроводы (1)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4315358 | Шланг | 1 |
| 01 | 4315352 | Шланг | 1 |
| 02 | 4305241 | Шланг | 1 |
| 03 | 4305236 | Шланг | 1 |
| 05 | A852333 | Угловой штуцер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4246672 | Соединительный штуцер | 2 |
| 09 | 4190282 | Зажим | 4 |
| 10 | J271025 | Болт с шайбой | 7 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4327293 | Защитный кожух | 4 |
| 13 | 4055312 | Ленточный зажим | 12 |
| 14 | 4190266 | Зажим | 3 |
| 16 | 4603848 | Защита шланга | 1 |
| 17 | 4711301 | Защита шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
