Экран трубопроводы — HITACHI VR512

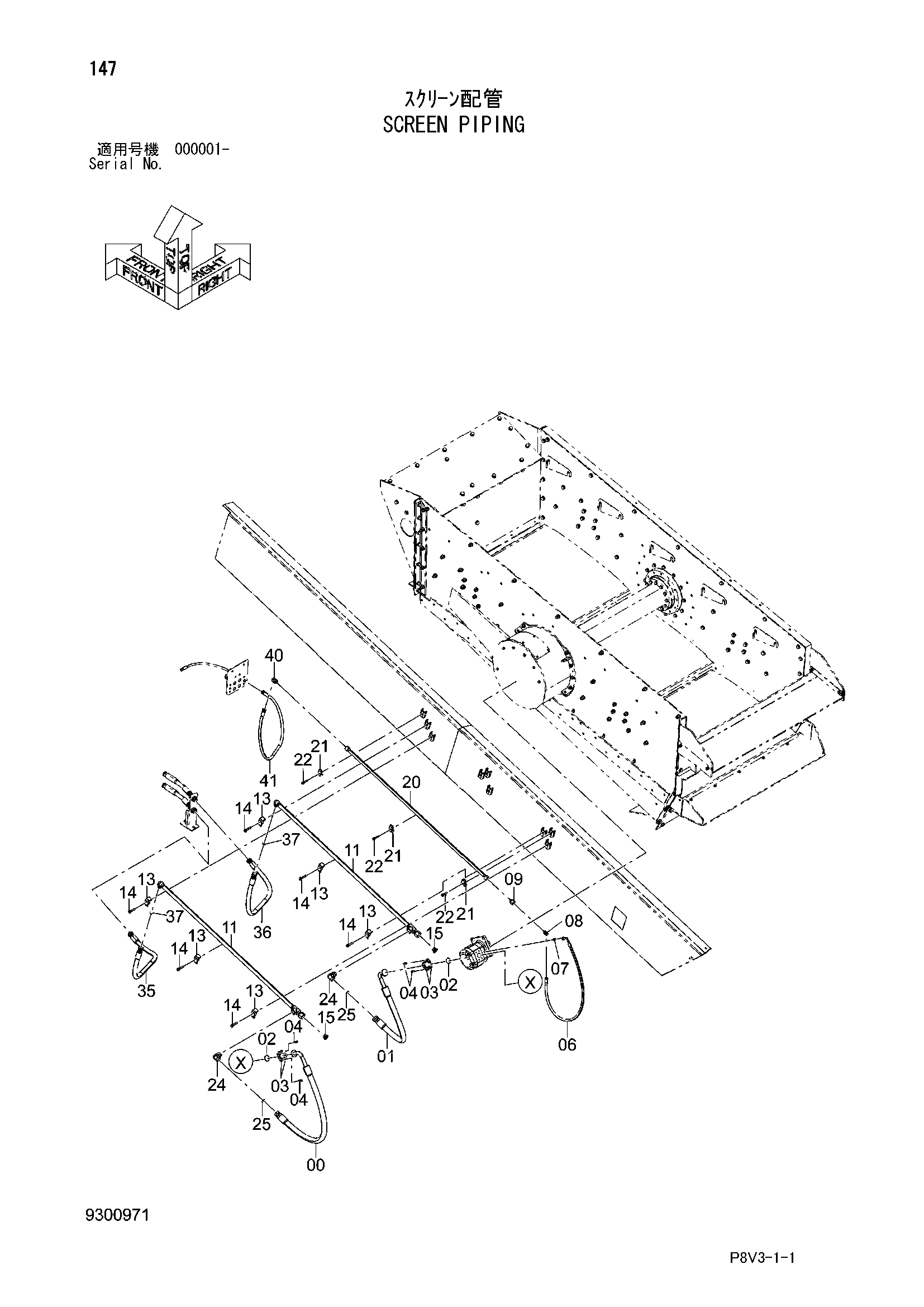

Заводская схема «Экран трубопроводы» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4698101 | Шланг | 1 |
| 01 | 4698102 | Шланг | 1 |
| 02 | 4510169 | Уплотнительное кольцо | 2 |
| 03 | 965946 | Разъёмный фланец | 4 |
| 04 | J781235 | Болт с внутренним шестигранником | 8 |
| 06 | 4381728 | Шланг | 1 |
| 07 | 4215650 | Адаптер | 1 |
| 08 | A852243 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4263450 | Переходник S | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 8117221 | Трубка | 2 |
| 13 | 4190127 | Хомут трубки | 6 |
| 14 | J271270 | Болт с шайбой | 6 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 9134114 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 8119902 | Трубка | 1 |
| 21 | 4190126 | Хомут трубки | 3 |
| 22 | J271260 | Болт с шайбой | 3 |
| 22A | J901260 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | A853380 | Угловой штуцер | 2 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4187329 | Уплотнительное кольцо | 2 |
| 35 | 4271771 | Шланг | 1 |
| 36 | 4271771 | Шланг | 1 |
| 37 | 4187328 | Уплотнительное кольцо | 2 |
| 40 | 4353073 | Угловой штуцер | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4281754 | Шланг | 1 |
| 43 | 4055312 | Ленточный зажим | 20 |
| 44 | 4446406 | Защитный кожух | 15 |
| 45 | 4327294 | Защитный кожух | 5 |
| 46 | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
