Электрооборудование (1-1) — HITACHI VR512

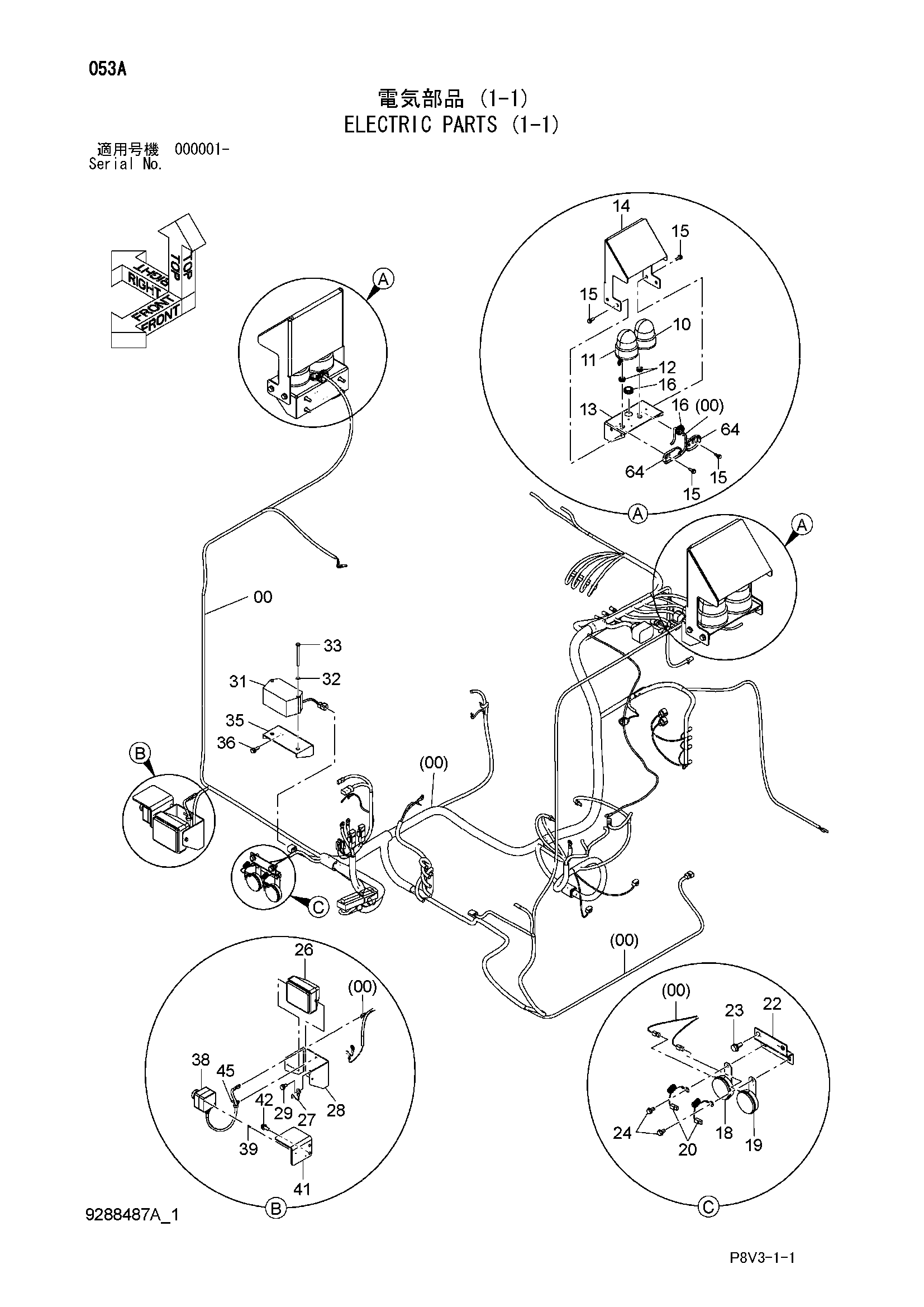

Заводская схема «Электрооборудование (1-1)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0006605 | Жгут проводов | 1 |
| 00A | 4315323 | Фусибле-линк(45A) | 1 |
| 00B | 4423418 | Фусибле-линк(65A) | 1 |
| 10 | 4460269 | Фонарь воркинг (йеллов) | 2 |
| 10A | 4614254 | Крышка | 1 |
| 10B | 4619772 | Лампа | 1 |
| 11 | 4429413 | Фонарь воркинг (RED) | 2 |
| 11A | 4650346 | Крышка | 1 |
| 11B | 4619772 | Лампа | 1 |
| 12 | 94-2816 | Резиновая втулка | 4 |
| 13 | 8113708 | Кронштейн | 2 |
| 14 | 3113145 | Кронштейн | 2 |
| 15 | J271030 | Болт с шайбой | 16 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4419949 | Резиновая втулка | 4 |
| 18 | 4638165 | Звуковой сигнал | 1 |
| 19 | 4638167 | Звуковой сигнал | 1 |
| 20 | 4254603 | Жгут проводов | 2 |
| 22 | 8113828 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | 4274478 | Фара | 1 |
| 26A | 4285646 | Рассеиватель | 1 |
| 26B | 4285647 | Обод | 1 |
| 26C | 4285648 | Лампа | 1 |
| 26D | 4288342 | Прокладка | 1 |
| 26E | J900616 | Болт | 2 |
| 27 | 4345263 | Жгут проводов | 1 |
| 28 | 4692995 | Кронштейн | 1 |
| 29 | J271020 | Болт с шайбой | 2 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4637641 | Сигнализация | 1 |
| 32 | A590108 | Плоская шайба | 2 |
| 33 | J900800 | Болт | 2 |
| 35 | 8074688 | Кронштейн | 1 |
| 36 | J271030 | Болт с шайбой | 2 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4660165 | Выключатель | 1 |
| 39 | J450412 | Винт с шайбой | 2 |
| 41 | 4613170 | Левый кронштейн | 1 |
| 42 | J271030 | Болт с шайбой | 2 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 45 | 4254600 | Зажим | 1 |
| 64 | 4190272 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
