Экран короб (3) — HITACHI VR512

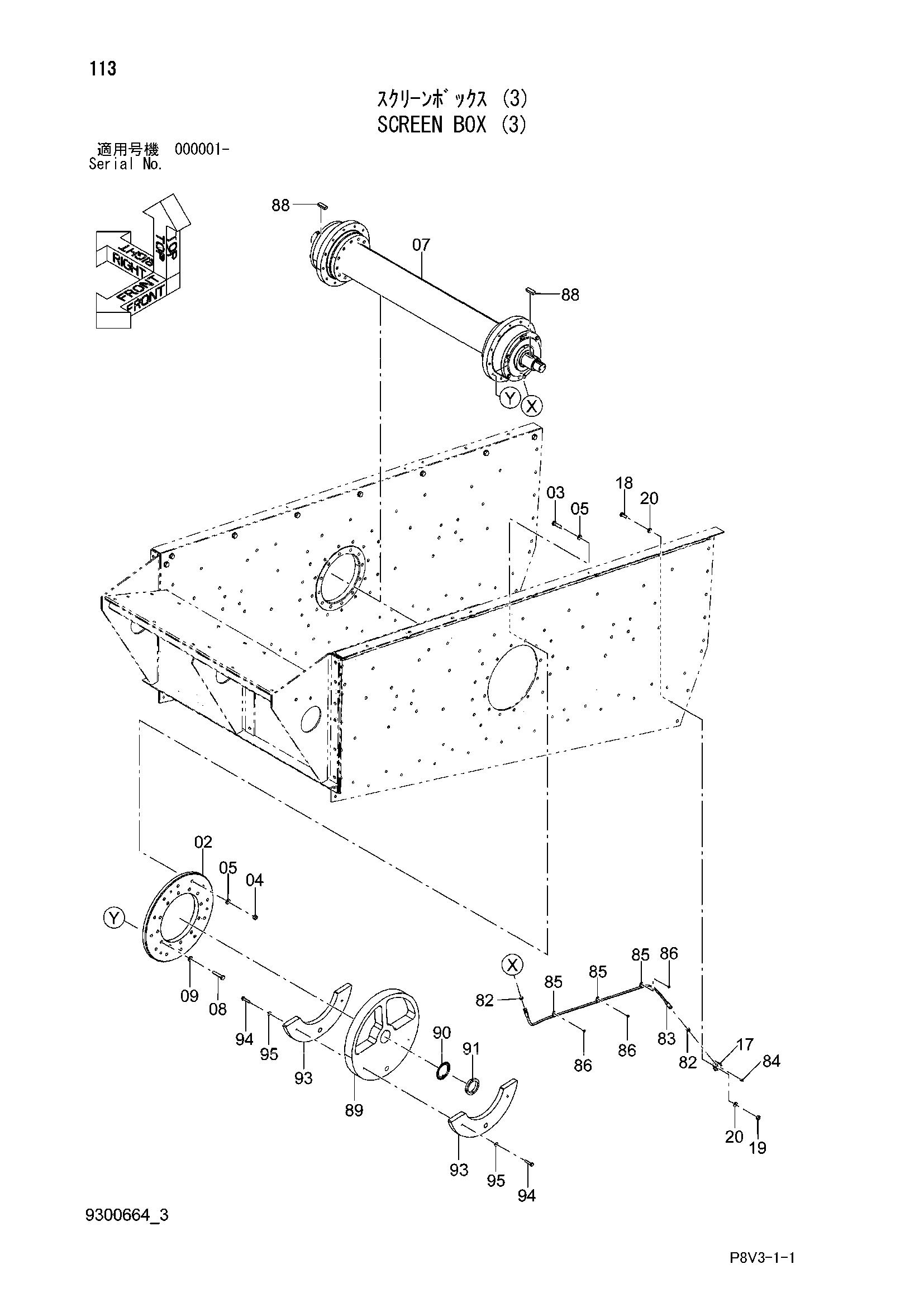

Заводская схема «Экран короб (3)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3115005 | Держатель | 1 |
| 03 | J921660 | Болт | 12 |
| 04 | J950016 | Гайка | 12 |
| 05 | J222016 | Шайба | 24 |
| 07 | 9298208 | Экран дривеинг устройство | 1 |
| 08 | J921680 | Болт | 12 |
| 09 | J222016 | Шайба | 12 |
| 17 | 9769117 | Кронштейн | 1 |
| 18 | J921440 | Болт | 1 |
| 19 | J950014 | Гайка | 1 |
| 20 | J222014 | Шайба | 2 |
| 82 | 4154651 | Адаптер | 2 |
| 83 | 4449601 | Пластиковый шланг | 1 |
| 84 | J75482 | Пресс-маслёнка | 1 |
| 85 | 4457518 | Зажим | 3 |
| 86 | J260612 | Болт с шайбой | 3 |
| 86A | J900612 | Болт | 1 |
| 86B | A590106 | Плоская шайба | 1 |
| 88 | 94-2365 | Шпонка | 2 |
| 89 | 3114992 | Груз | 1 |
| 90 | 454959 | Шайба подшипник. | 1 |
| 91 | 454942 | Гайка подшипник. | 1 |
| 93 | 8116285 | Груз | 2 |
| 94 | J921255 | Болт | 4 |
| 95 | J222012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
