Гидроцилиндр. масляный (средний конвейер) — HITACHI VR512

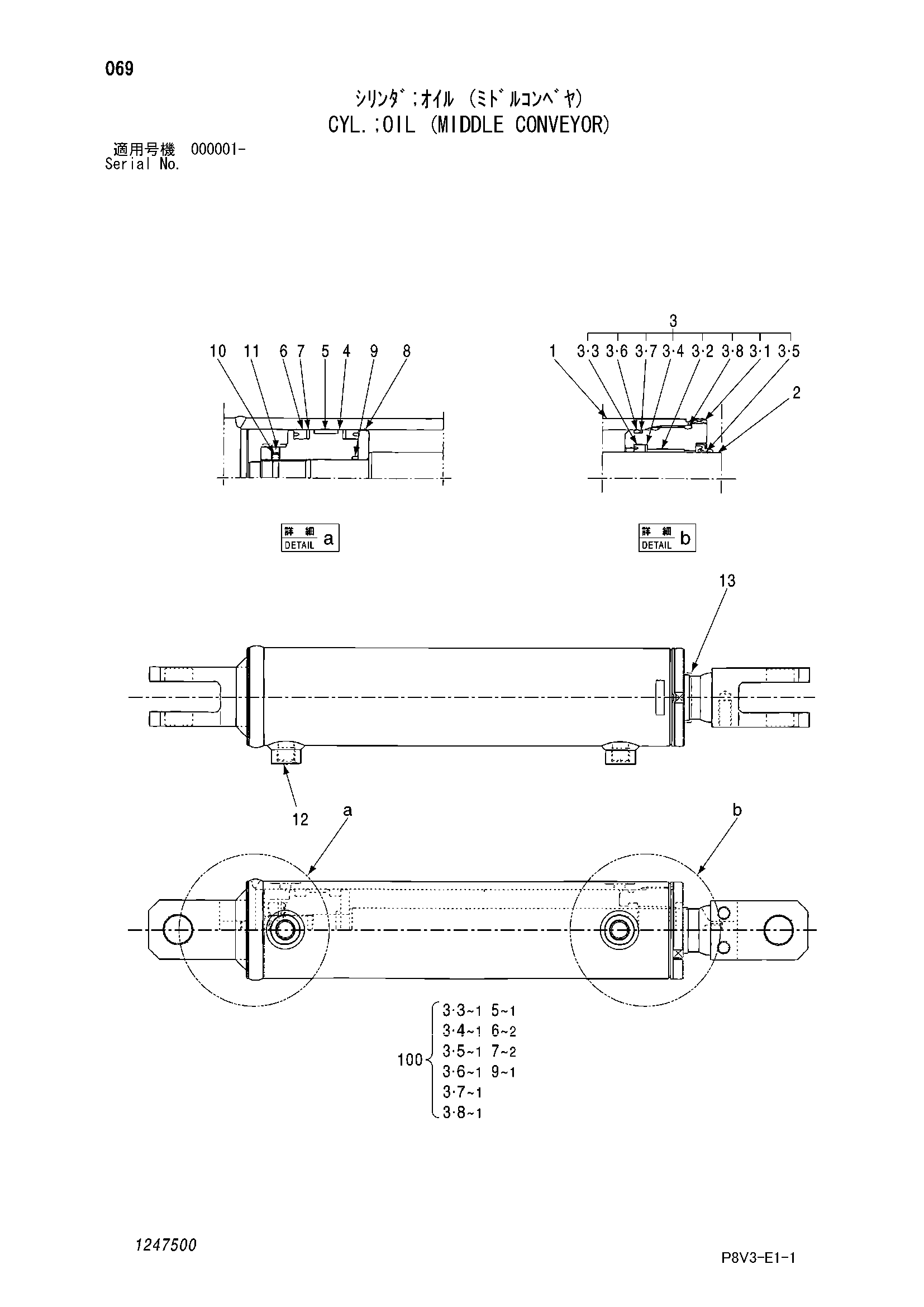

Заводская схема «Гидроцилиндр. масляный (средний конвейер)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4695570 | Гидроцилиндр. масляный | 1 | |
| 1 | 1247501 | Труба гидроцилиндра в сборе | 1 |
| 2 | 1247502 | Шток поршня в сборе | 1 |
| 3 | 1247503 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 1247504 | Головка гидроцилиндра | 1 |
| 3-2 | 1162404 | Втулка | 1 |
| 3-3 | 0832705 | U-образная манжета | 1 |
| 3-4 | 0417908 | Опорное кольцо | 1 |
| 3-5 | 0832706 | Грязесъёмное кольцо | 1 |
| 3-6 | 0479007 | Уплотнительное кольцо | 1 |
| 3-7 | 0479008 | Опорное кольцо | 1 |
| 3-8 | 0478907 | Уплотнительное кольцо | 1 |
| 4 | 0832707 | Поршень | 1 |
| 5 | 0832708 | Износостойкое кольцо | 1 |
| 6 | 0832709 | U-образная манжета | 2 |
| 7 | 0832710 | Опорное кольцо | 2 |
| 8 | 1247505 | Держатель | 1 |
| 9 | 0832712 | Уплотнительное кольцо | 1 |
| 10 | 0429917 | Стальной шарик | 1 |
| 11 | 0729005 | Установочный винт | 1 |
| 12 | 1198813 | Пробка | 2 |
| 13 | 1211212 | Колпачок | 1 |
| 100 | 4714514 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
