Каталог запчастей HITACHI
Управление короб — HITACHI VR512

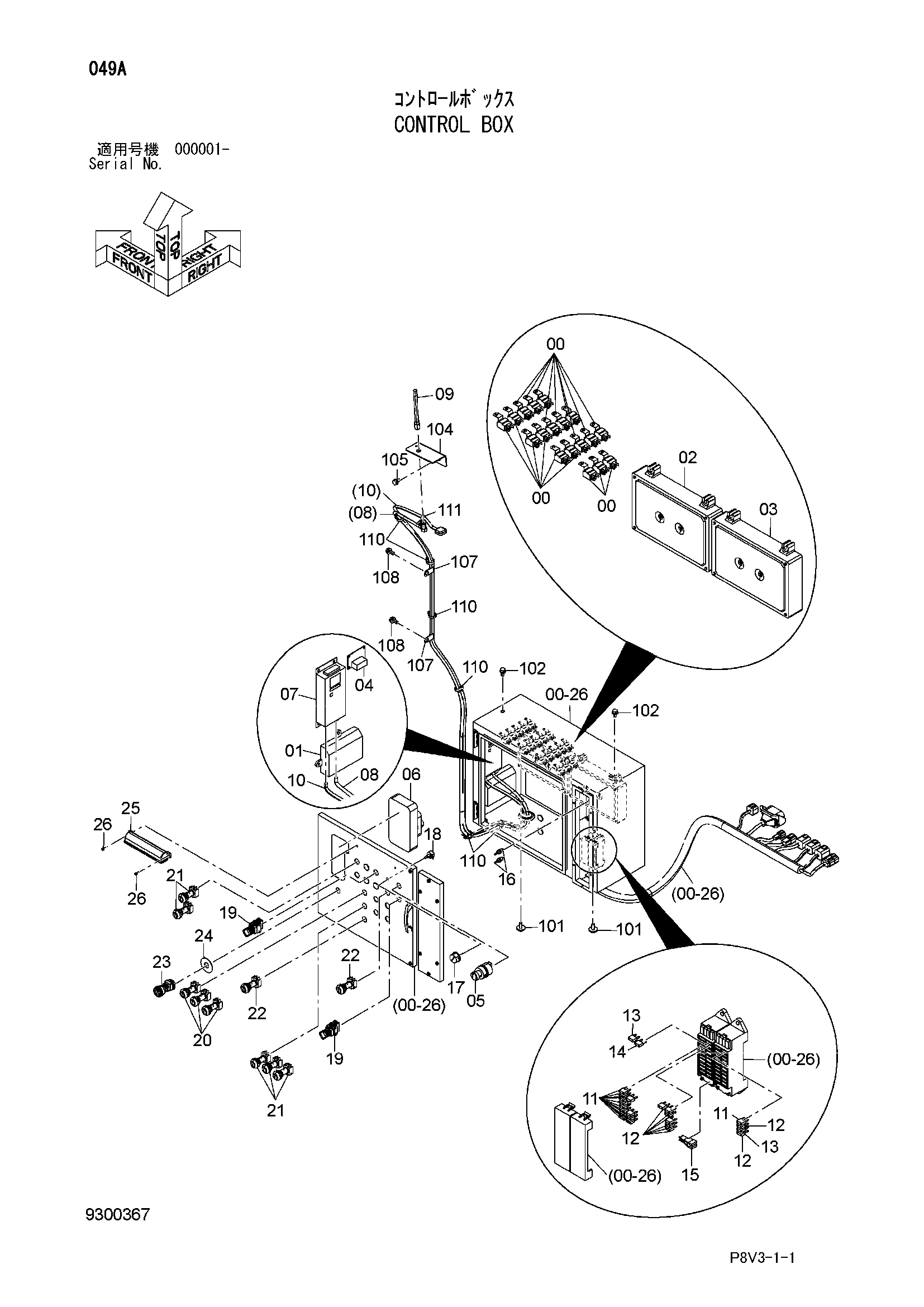

Заводская схема «Управление короб» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-26 | 9300685 | Короб управление | 1 |
| 00 | 4414207 | Реле | 18 |
| 01 | 4631129 | Контроллер | 1 |
| 02 | 9301868 | Блок контроллер | 1 |
| 03 | 9269251 | Блок контроллер | 1 |
| 04 | 4667125 | Контроллер | 1 |
| 05 | 4448303 | Замок зажигания | 1 |
| 06 | 4681779 | Монитор | 1 |
| 07 | 4635318 | Контроллер | 1 |
| 08 | 4670531 | Трос щиток | 1 |
| 09 | 4643048 | Антенна | 1 |
| 10 | 9258423 | Антенна | 1 |
| 11 | 4428910 | Хусе (5A) | 13 |
| 12 | 4428911 | Хусе (10A) | 8 |
| 13 | 4436736 | Хусе (20A) | 2 |
| 14 | 4639136 | Хусе (30A) | 1 |
| 15 | 4436737 | Пуллер | 1 |
| 16 | 4698140 | Выключатель тоггле | 2 |
| 17 | 4601247 | Ручка | 1 |
| 18 | 4601259 | Ресистор: вариа. | 1 |
| 19 | 4614797 | Выключатель поворотный | 2 |
| 20 | 4675205 | Выключатель пусхбут. | 3 |
| 21 | 4675206 | Выключатель пусхбут. | 5 |
| 22 | 4675207 | Выключатель пусхбут. | 2 |
| 23 | 4675204 | Выключатель пусхбут. | 1 |
| 24 | 4647049 | Информационная табличка | 1 |
| 25 | 4414658 | Фонарь | 1 |
| 26 | J680514 | Винт с шайбой | 2 |
| 101 | J281025 | Болт с шайбой | 4 |
| 101A | J901025 | Болт | 1 |
| 101B | 4486055 | Шайба | 1 |
| 102 | J921020 | Болт | 2 |
| 104 | 4685264 | Кронштейн | 1 |
| 105 | J271020 | Болт с шайбой | 2 |
| 105A | J901020 | Болт | 1 |
| 105B | J222010 | Шайба | 1 |
| 107 | 4192018 | Зажим | 2 |
| 108 | J271025 | Болт с шайбой | 2 |
| 108A | J901025 | Болт | 1 |
| 108B | J222010 | Шайба | 1 |
| 110 | 4055311 | Ленточный зажим | 10 |
| 111 | 4254600 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
