Смазка трубопроводы (2) — HITACHI VR512

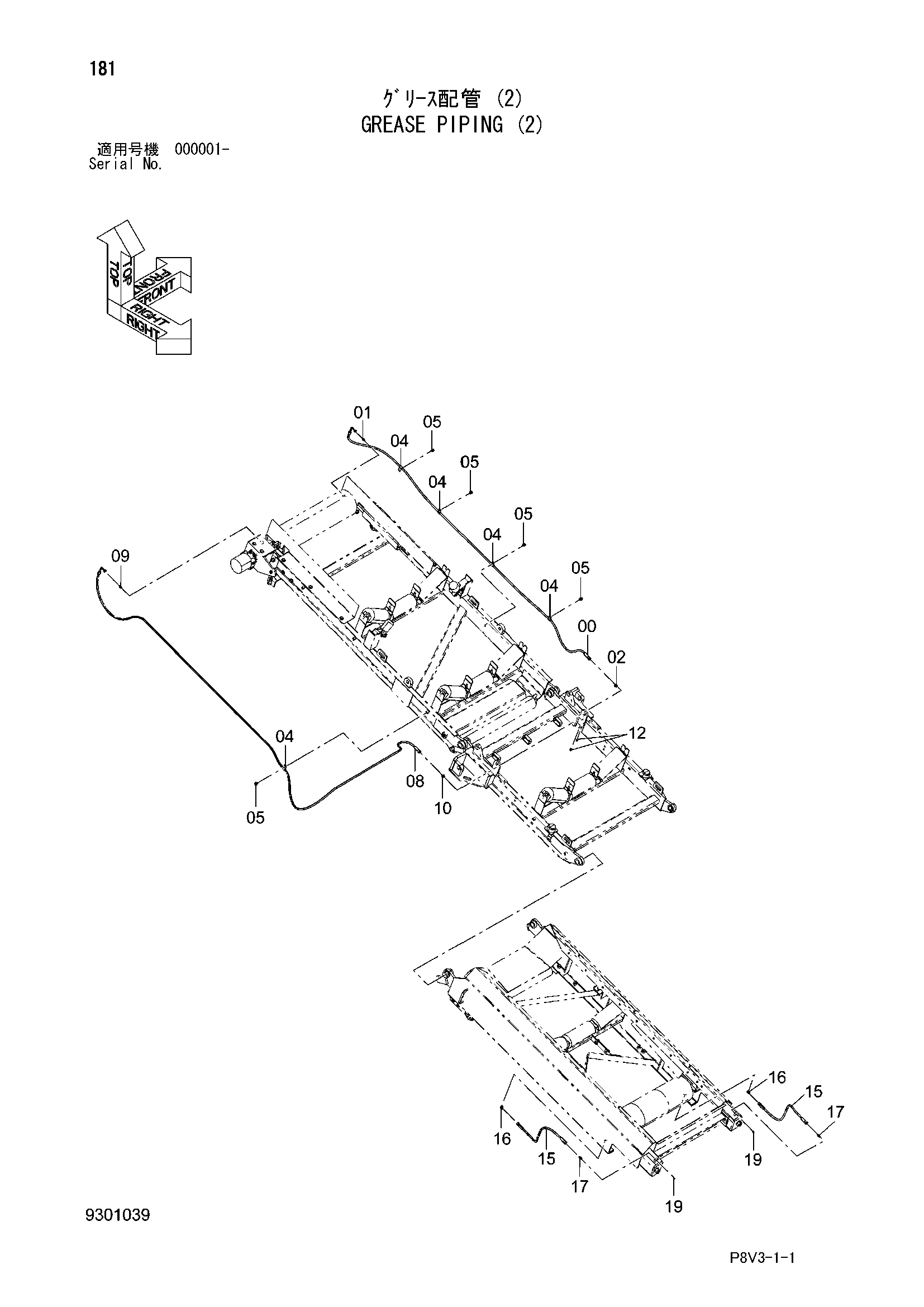

Заводская схема «Смазка трубопроводы (2)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4483341 | Шланг | 1 |
| 01 | 4298744 | Адаптер | 1 |
| 02 | 4154651 | Адаптер | 1 |
| 04 | 4190272 | Зажим | 5 |
| 05 | J271016 | Болт с шайбой | 5 |
| 05A | J901016 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 4639209 | Шланг | 1 |
| 09 | 4298744 | Адаптер | 1 |
| 10 | 4154651 | Адаптер | 1 |
| 12 | J75482 | Пресс-маслёнка | 2 |
| 15 | 4613030 | Шланг | 2 |
| 16 | 4298746 | Угловой штуцер | 2 |
| 17 | 4298744 | Адаптер | 2 |
| 19 | J75481 | Пресс-маслёнка | 2 |
| 22 | 4055312 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
