Облицовка (4) — HITACHI VR512

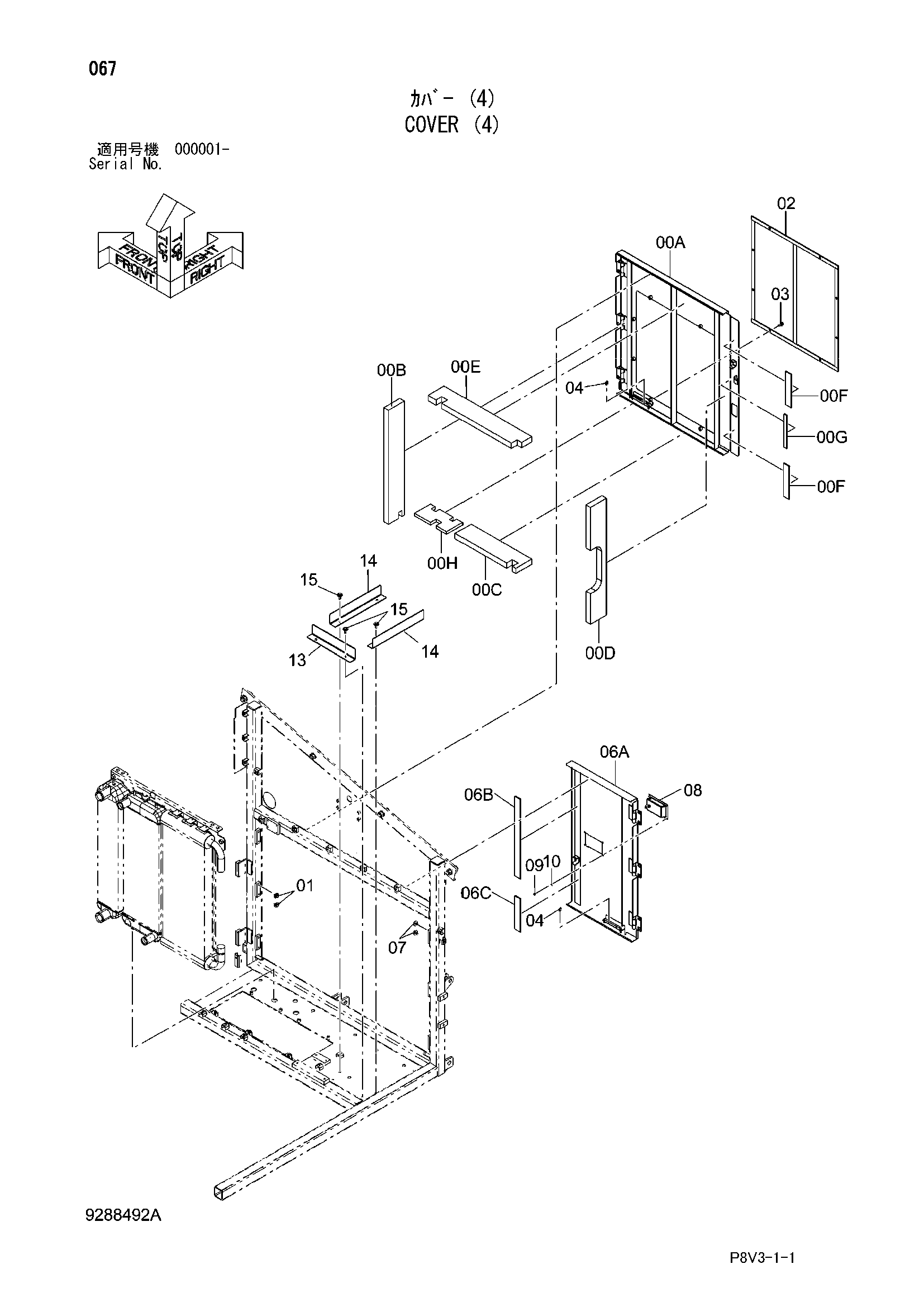

Заводская схема «Облицовка (4)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112792 | Крышка | 1 |
| 00A | 6026243 | Крышка | 1 |
| 00B | 4682071 | Резиновая прокладка | 1 |
| 00C | 4682072 | Резиновая прокладка | 1 |
| 00D | 4682073 | Резиновая прокладка | 1 |
| 00E | 4682074 | Резиновая прокладка | 1 |
| 00F | 4682038 | Резиновая прокладка | 2 |
| 00G | 4694858 | Резиновая прокладка | 1 |
| 00H | 4710993 | Резиновая прокладка | 1 |
| 01 | J281020 | Болт с шайбой | 6 |
| 01A | J901020 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | 8112738 | Сетка | 1 |
| 03 | J271025 | Болт с шайбой | 8 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4647195 | Держатель | 2 |
| 06 | 8110489 | Крышка | 1 |
| 06A | 7054571 | Крышка | 1 |
| 06B | 4682039 | Резиновая прокладка | 1 |
| 06C | 4682038 | Резиновая прокладка | 1 |
| 07 | J281020 | Болт с шайбой | 6 |
| 07A | J901020 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | 4652498 | Блокировка (левый) | 1 |
| 09 | M500605 | Гайка | 4 |
| 10 | A590106 | Плоская шайба | 4 |
| 13 | 3113071 | Пластина | 1 |
| 14 | 3114827 | Пластина | 2 |
| 15 | J281030 | Болт с шайбой | 6 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
