Вибратор экран — HITACHI VR512

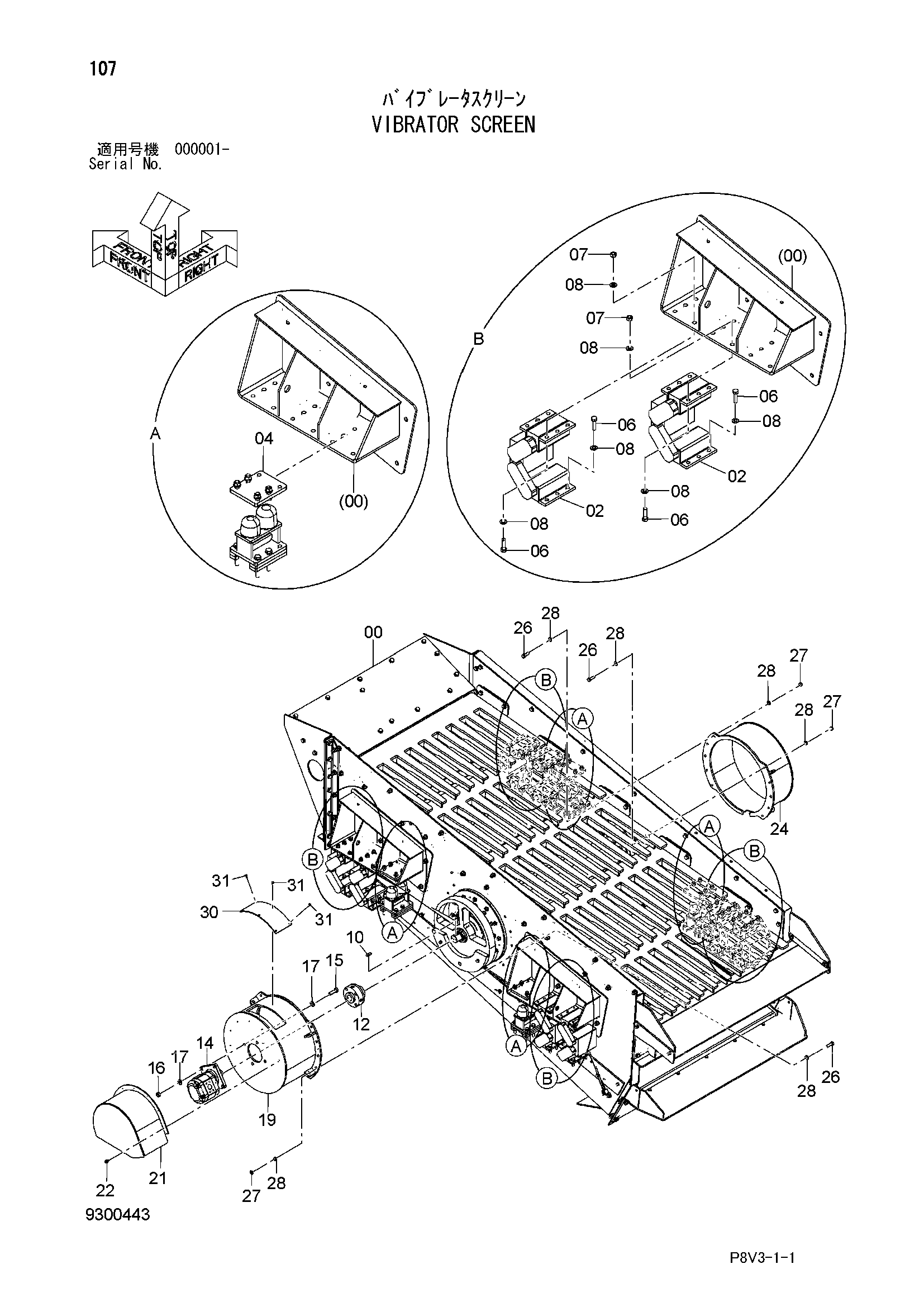

Заводская схема «Вибратор экран» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9300664 | Экран короб | 1 |
| 02 | 4692947 | Резиновая подушка | 8 |
| 04 | 9289138 | Ограничитель | 4 |
| 06 | J921655 | Болт | 96 |
| 07 | J950016 | Гайка | 48 |
| 08 | J222016 | Шайба | 144 |
| 10 | 94-2320 | Шпонка | 1 |
| 12 | 4697315 | Муфта резиновый | 1 |
| 14 | 4678566 | Гидромотор | 1 |
| 15 | J922070 | Болт | 4 |
| 16 | J950020 | Гайка | 4 |
| 17 | J222020 | Шайба | 8 |
| 19 | 7056509 | Крышка | 1 |
| 21 | 8117065 | Крышка | 1 |
| 22 | J271025 | Болт с шайбой | 7 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 7056128 | Крышка | 1 |
| 26 | J921650 | Болт | 20 |
| 27 | J950016 | Гайка | 20 |
| 28 | J222016 | Шайба | 40 |
| 30 | 3118012 | Крышка | 1 |
| 31 | J260820 | Болт с шайбой | 6 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
