Гидролинии хода (силовой блок) — HITACHI VR512

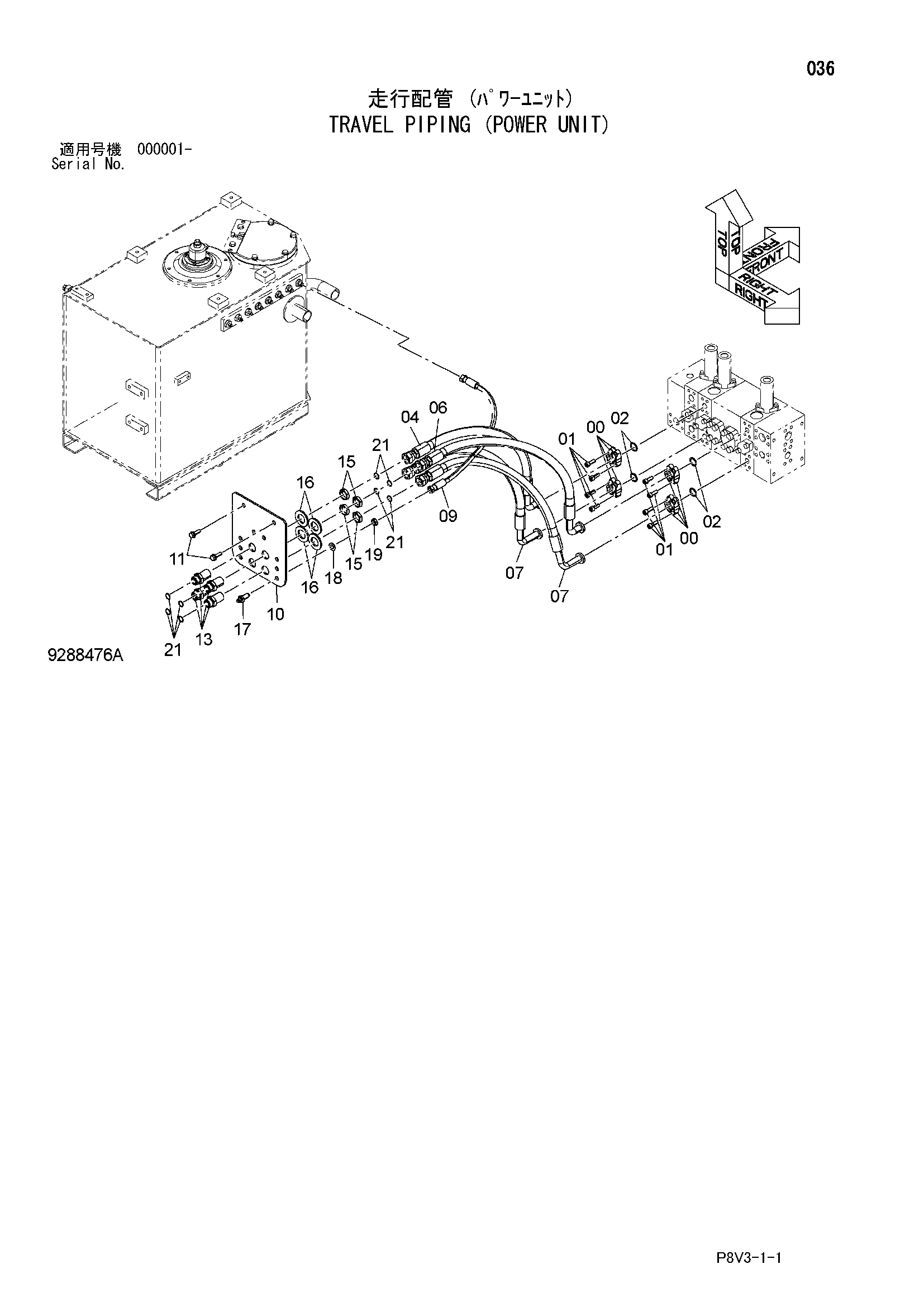

Заводская схема «Гидролинии хода (силовой блок)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | J781030 | Болт с внутренним шестигранником | 16 |
| 02 | 971489 | Уплотнительное кольцо | 4 |
| 04 | 4692082 | Шланг | 1 |
| 06 | 4684523 | Шланг | 1 |
| 07 | 4684477 | Шланг | 2 |
| 09 | 4474672 | Шланг | 1 |
| 10 | 8113649 | Кронштейн | 1 |
| 11 | J271035 | Болт с шайбой | 2 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4257877 | Адаптер | 4 |
| 15 | 4257876 | Гайка | 4 |
| 16 | A590130 | Плоская шайба | 4 |
| 17 | 4202532 | Адаптер | 1 |
| 18 | A590114 | Плоская шайба | 1 |
| 19 | 4202531 | Гайка | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
