Гидроцилиндр трубопроводы (силовой блок) — HITACHI VR512

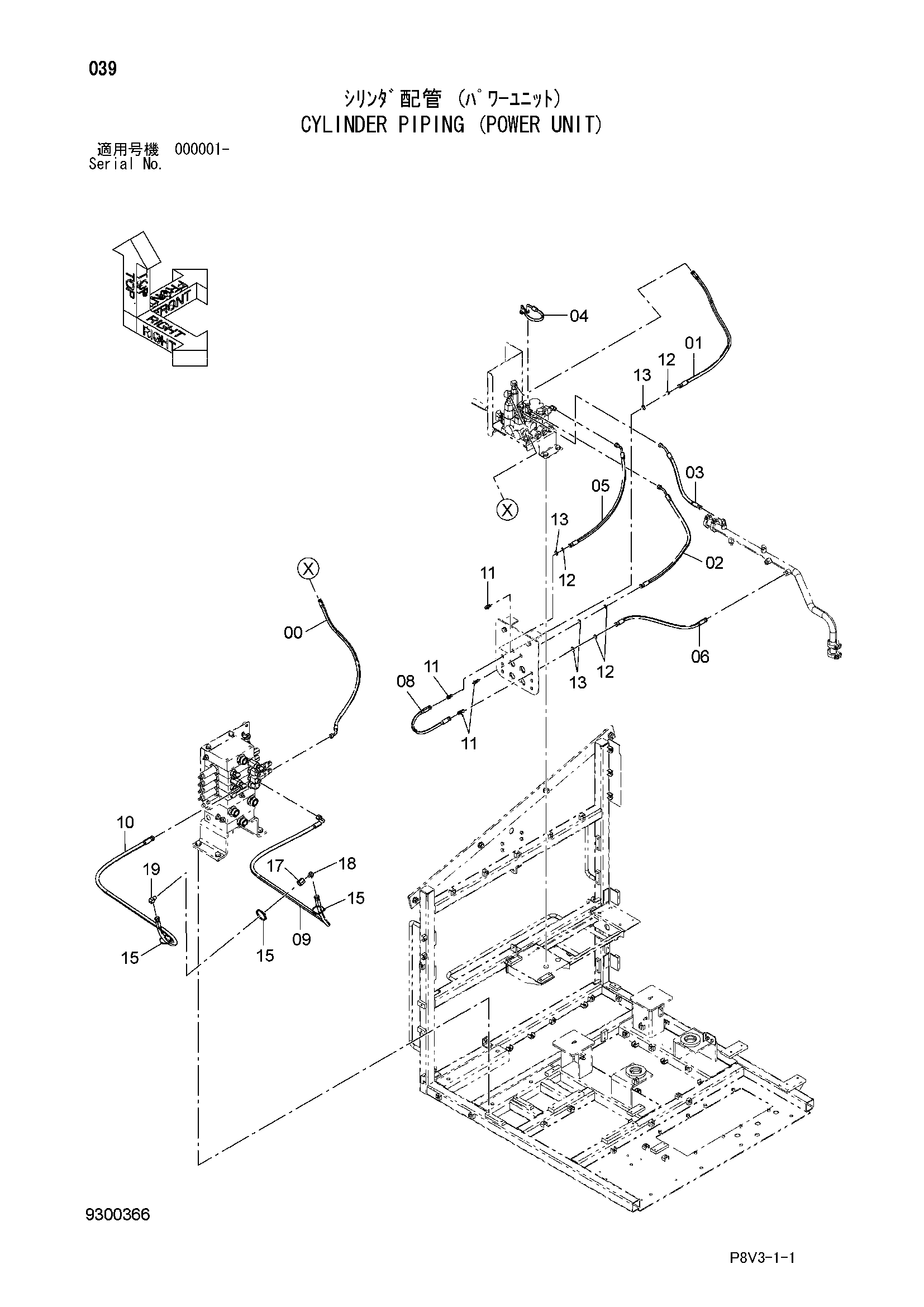

Заводская схема «Гидроцилиндр трубопроводы (силовой блок)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614047 | Шланг | 1 |
| 01 | 4305231 | Шланг | 1 |
| 02 | 4425507 | Шланг | 1 |
| 03 | 4671705 | Шланг | 1 |
| 04 | 4639212 | Шланг | 1 |
| 05 | 4425507 | Шланг | 1 |
| 06 | 4305225 | Шланг | 1 |
| 08 | 4657598 | Шланг | 1 |
| 09 | 4425314 | Шланг | 1 |
| 10 | 4305279 | Шланг | 1 |
| 11 | 4202532 | Адаптер | 4 |
| 12 | 4202531 | Гайка | 4 |
| 13 | A590114 | Плоская шайба | 4 |
| 15 | 4055312 | Ленточный зажим | 10 |
| 17 | 94-0686 | Переходник S | 1 |
| 18 | 4200315 | Угловой штуцер | 1 |
| 19 | 4154658 | Угловой штуцер | 1 |
| 20 | 4327293 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
