Каталог запчастей HITACHI
Топливные трубопроводы — HITACHI VR512

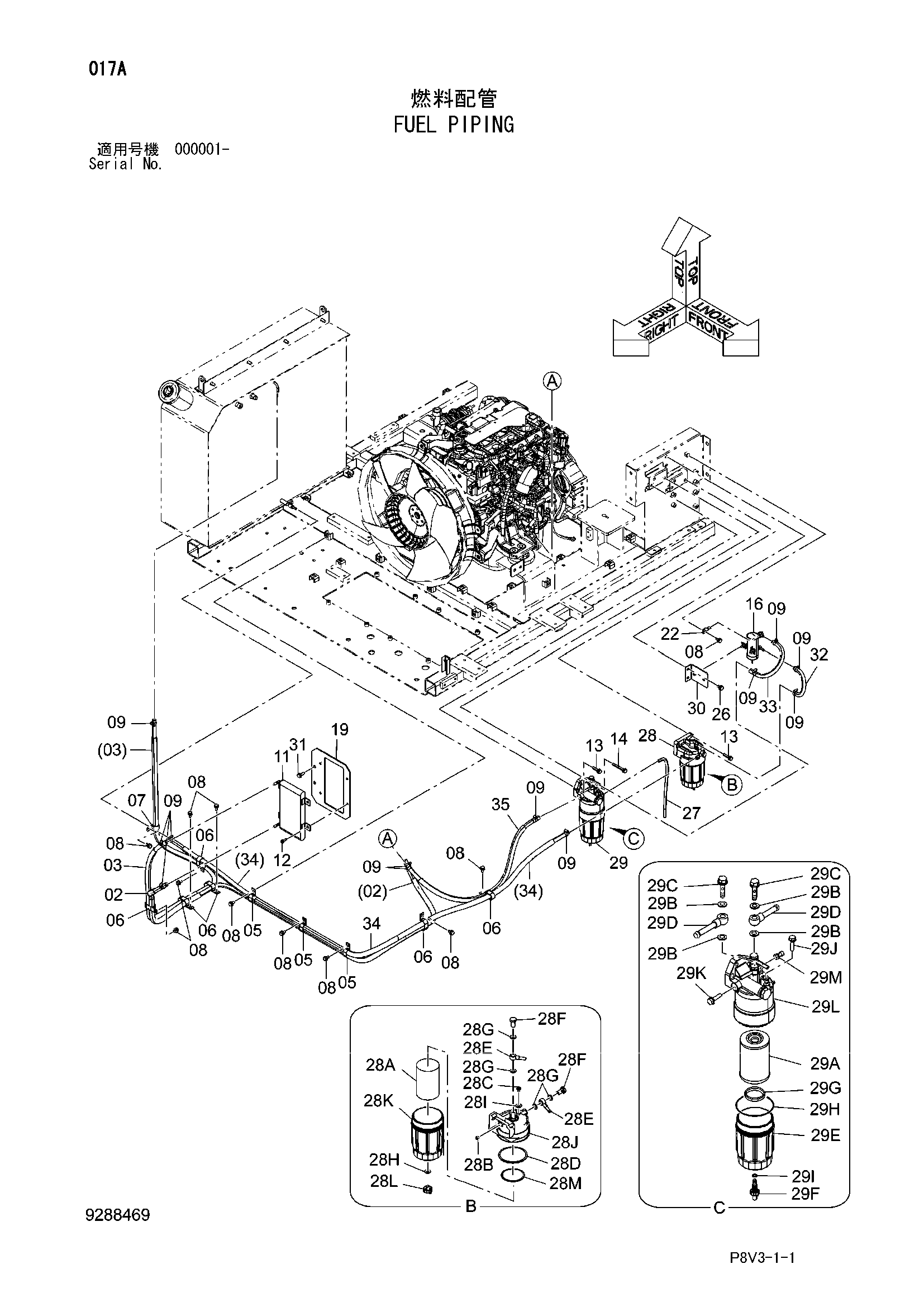

Заводская схема «Топливные трубопроводы» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9288876 | Топливный шланг | 1 |
| 02A | 4210957 | Топливный шланг | 1 |
| 02B | 4653840 | Трубка | 1 |
| 02C | 4610630 | Трубка | 1 |
| 03 | 9290303 | Топливный шланг | 1 |
| 03A | 4642834 | Топливный шланг | 1 |
| 03B | 4332697 | Трубка | 1 |
| 03C | 4449770 | Трубка | 1 |
| 05 | 4190282 | Зажим | 3 |
| 06 | 4192034 | Зажим | 6 |
| 07 | 4190263 | Зажим | 1 |
| 08 | J271020 | Болт с шайбой | 11 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4514700 | Зажим шланг | 12 |
| 11 | 4626193 | Радиатор | 1 |
| 12 | J260825 | Болт с шайбой | 4 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J271045 | Болт с шайбой | 4 |
| 13A | J901045 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271080 | Болт с шайбой | 1 |
| 14A | J901080 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4645227 | Насос | 1 |
| 16A | 4658052 | Прокладка | 1 |
| 16B | 4658053 | Сетчатый фильтр | 1 |
| 19 | 8112970 | Кронштейн | 1 |
| 22 | 4355515 | Кронштейн | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4672393 | Виниловый шланг | 1 |
| 28 | 4679980 | Топливный фильтр | 1 |
| 28A | 4676385 | Топливный фильтр | 1 |
| 28B | 4653188 | Пробка | 1 |
| 28C | 4653191 | Пробка воздушный | 1 |
| 28D | 4653195 | Уплотнительное кольцо | 1 |
| 28E | 4326742 | Трубка топливный | 2 |
| 28E | 4326742 | Трубка топливный | 2 |
| 28F | 4326740 | Болт | 2 |
| 28G | 4326741 | Прокладка | 4 |
| 28H | 4653194 | Прокладка | 1 |
| 28I | 4653192 | Прокладка | 1 |
| 28J | 4653187 | Головка | 1 |
| 28K | 4653189 | Корпус фильтр | 1 |
| 28L | 4653193 | Пробка дренажный | 1 |
| 28M | 4653190 | Кольцо | 1 |
| 29 | 4687687 | Топливный фильтр | 1 |
| 29A | 4679981 | Топливный фильтр | 1 |
| 29B | 4634979 | Манжета (M16) | 4 |
| 29C | 4634716 | Болт проушина (M16) | 2 |
| 29D | 4634911 | Трубка топливный | 2 |
| 29E | 4698360 | Корпус фильтр | 1 |
| 29F | 4698359 | Пробка дренажный | 1 |
| 29G | 4687659 | Кольцо | 1 |
| 29H | 4687660 | Уплотнительное кольцо | 1 |
| 29I | 4698361 | Прокладка | 1 |
| 29J | 4687946 | Пробка | 1 |
| 29K | 4687947 | Пробка | 1 |
| 29L | 4698357 | HED | 1 |
| 29M | 4687688 | Сенсер прес. | 1 |
| 30 | 8100676 | Кронштейн | 1 |
| 31 | J271030 | Болт с шайбой | 2 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4650797 | Топливный шланг | 1 |
| 33 | 4649521 | Топливный шланг | 1 |
| 34 | 9289426 | Топливный шланг | 1 |
| 34A | 4387727 | Топливный шланг | 1 |
| 34B | 4636108 | Трубка | 1 |
| 34C | 4642724 | Трубка | 1 |
| 35 | 9289425 | Топливный шланг | 1 |
| 35A | 4653840 | Трубка | 1 |
| 35B | 4457966 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
