Интер радиатор трубопроводы — HITACHI VR512

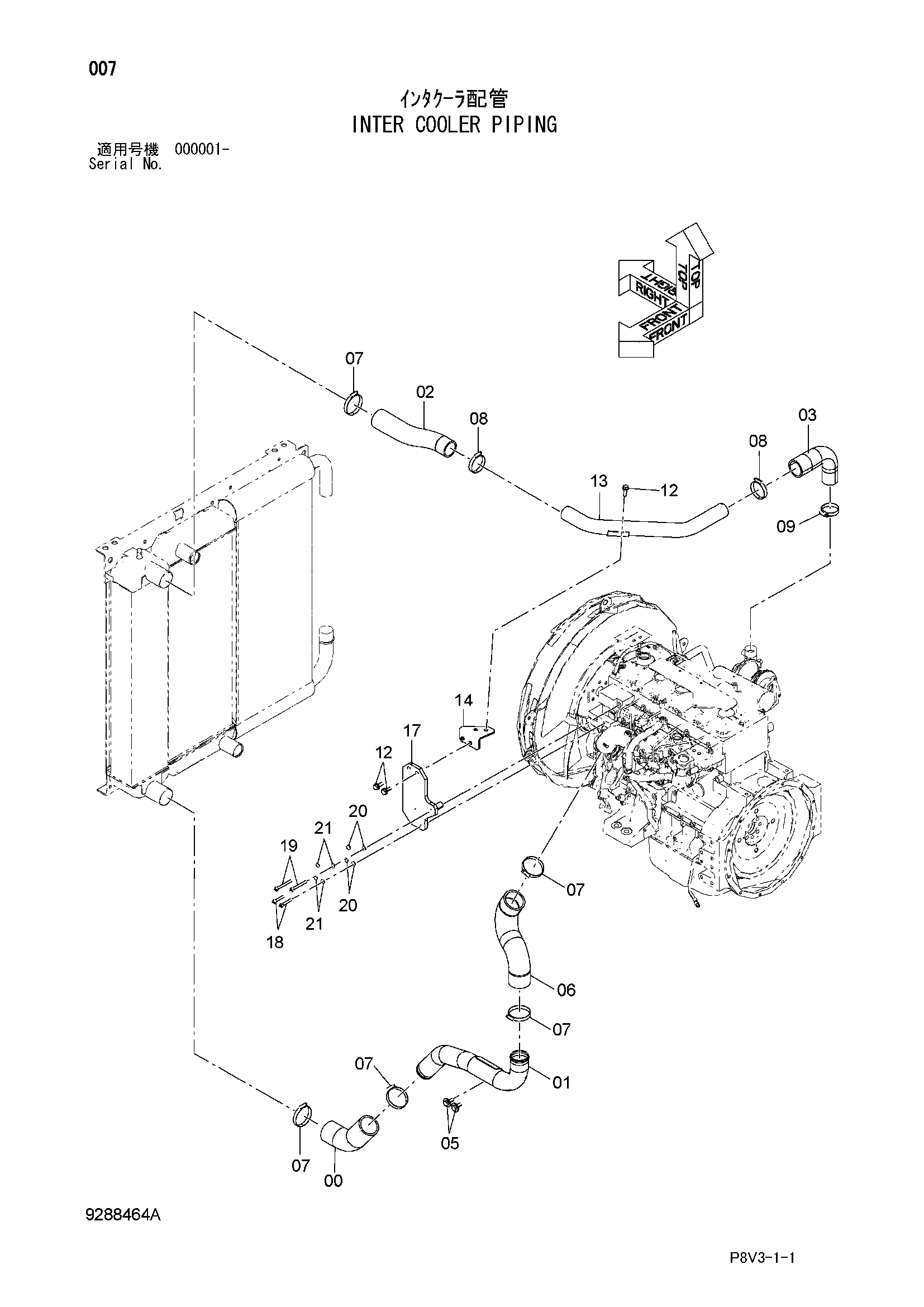

Заводская схема «Интер радиатор трубопроводы» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4654094 | Воздушный шланг | 1 |
| 01 | 8105008 | Трубка воздушный | 1 |
| 02 | 4643559 | Воздушный шланг | 1 |
| 03 | 4654096 | Воздушный шланг | 1 |
| 05 | J281030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | 4654347 | Воздушный шланг | 1 |
| 07 | 4504491 | Хомут шланга | 5 |
| 08 | 4504199 | Хомут шланга | 2 |
| 09 | 4504198 | Хомут шланга | 1 |
| 12 | J271035 | Болт с шайбой | 4 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 8116878 | Трубка воздушный | 1 |
| 14 | 9767197 | Кронштейн | 1 |
| 17 | 7054875 | Кронштейн | 1 |
| 18 | 4671066 | Болт с внутренним шестигранником | 2 |
| 19 | 4671067 | Болт с внутренним шестигранником | 2 |
| 20 | A590108 | Плоская шайба | 4 |
| 21 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
