Гидромотор (экран) — HITACHI VR512

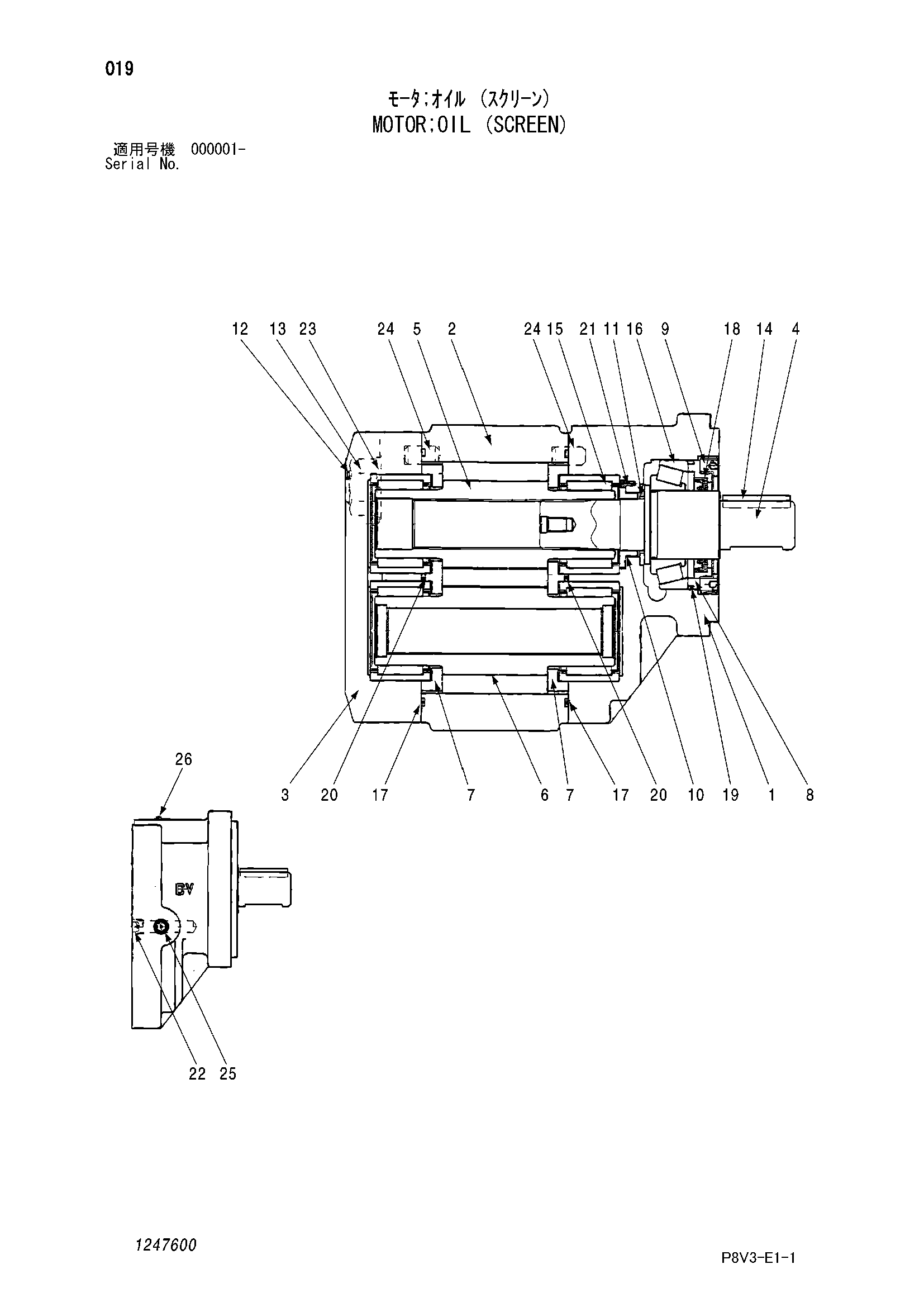

Заводская схема «Гидромотор (экран)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4678566 | Гидромотор | 1 | |
| 1 | 1247601 | Рама | 1 |
| 2 | 1247602 | Корпус | 1 |
| 3 | 1247603 | Рама | 1 |
| 4 | 1247604 | Вал привод | 1 |
| 5 | 1247605 | Шестерня привод | 1 |
| 6 | 1247606 | Шестерня | 1 |
| 7 | 1247607 | Пластина | 2 |
| 8 | 1247608 | Корпус уплотнение | 1 |
| 9 | 1247609 | Фиксатор | 1 |
| 10 | 1247610 | Уплотнительное кольцо | 1 |
| 11 | 1247611 | Стопорное кольцо | 1 |
| 12 | 1247612 | Болт | 4 |
| 13 | 1247613 | Стопорная гайка | 4 |
| 14 | 1247614 | Шпонка | 1 |
| 15 | 1247615 | Игольчатый подшипник | 4 |
| 16 | 1247616 | Роликовый подшипник | 1 |
| 17 | 1247617 | Кольцо | 2 |
| 18 | 1247618 | Масляное уплотнение | 1 |
| 19 | 0640503 | Уплотнительное кольцо | 1 |
| 20 | 1247619 | Уплотнительное кольцо | 12 |
| 21 | 1247620 | Пружинный штифт | 1 |
| 22 | 0264224 | Пробка | 2 |
| 23 | 1247621 | Пружинная шайба | 4 |
| 24 | 1247622 | Установочный штифт | 4 |
| 25 | 0242003 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
