Экран короб (передний) — HITACHI VR512

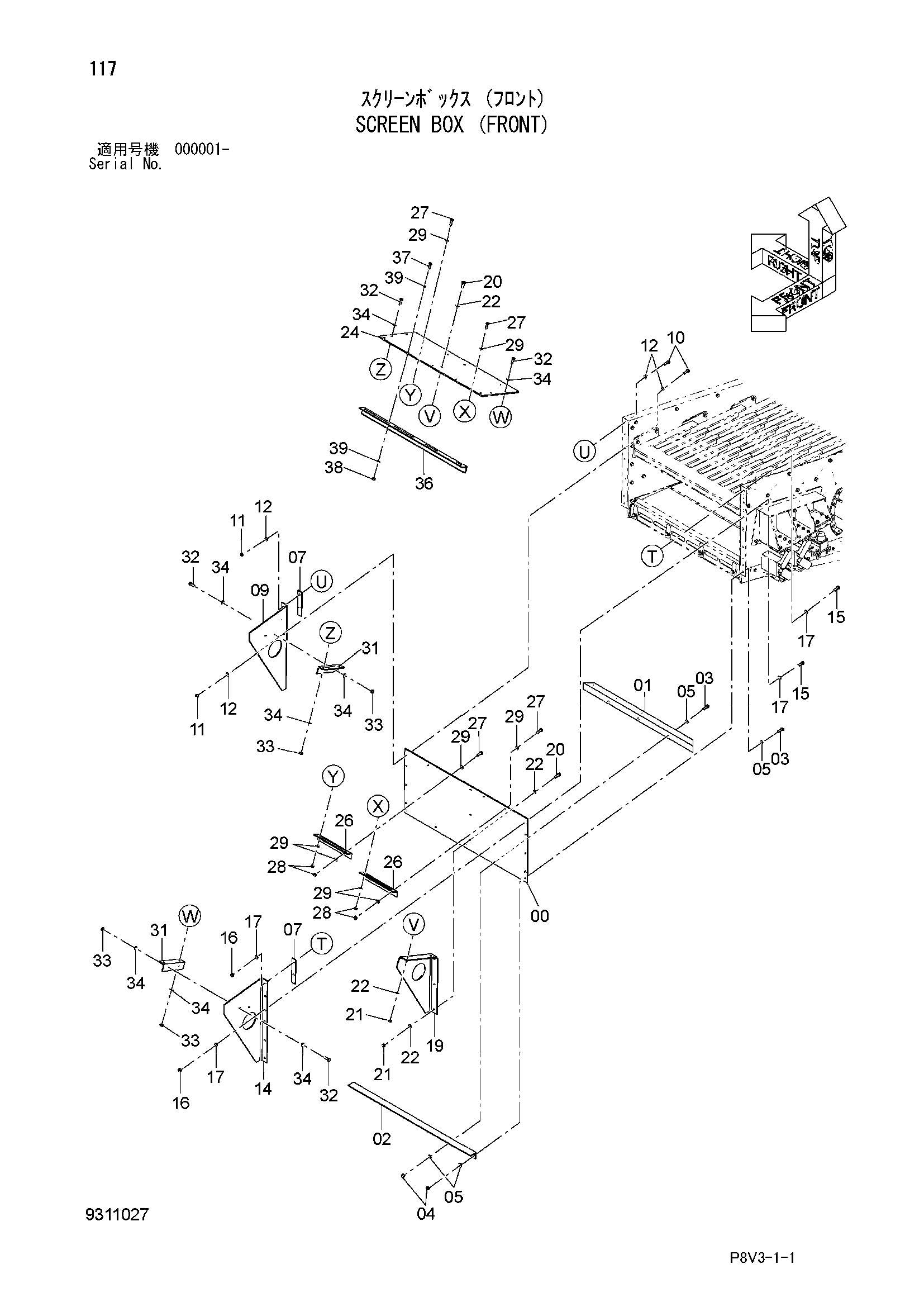

Заводская схема «Экран короб (передний)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3118143 | Пластина | 1 |
| 01 | 3111582 | Угол | 1 |
| 02 | 3111579 | Угол | 1 |
| 03 | J921855 | Болт | 5 |
| 04 | J950018 | Гайка | 5 |
| 05 | J222018 | Шайба | 10 |
| 07 | 4678092 | Пластина | 2 |
| 09 | 2058649 | Пластина | 1 |
| 10 | J921855 | Болт | 6 |
| 11 | J950018 | Гайка | 6 |
| 12 | J222018 | Шайба | 12 |
| 14 | 2058650 | Пластина | 1 |
| 15 | J921855 | Болт | 6 |
| 16 | J950018 | Гайка | 6 |
| 17 | J222018 | Шайба | 12 |
| 19 | 2054869 | RIB | 1 |
| 20 | J921855 | Болт | 5 |
| 21 | J950018 | Гайка | 5 |
| 22 | J222018 | Шайба | 10 |
| 24 | 3111578 | Пластина | 1 |
| 26 | 3111577 | Пластина | 2 |
| 27 | J921855 | Болт | 8 |
| 28 | J950018 | Гайка | 8 |
| 29 | J222018 | Шайба | 16 |
| 31 | 4710413 | Угол | 2 |
| 32 | J921855 | Болт | 8 |
| 33 | J950018 | Гайка | 8 |
| 34 | J222018 | Шайба | 16 |
| 36 | 3111580 | Угол | 1 |
| 37 | J921855 | Болт | 5 |
| 38 | J950018 | Гайка | 5 |
| 39 | J222018 | Шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
