Пилотные гидролинии (4) — HITACHI VR512

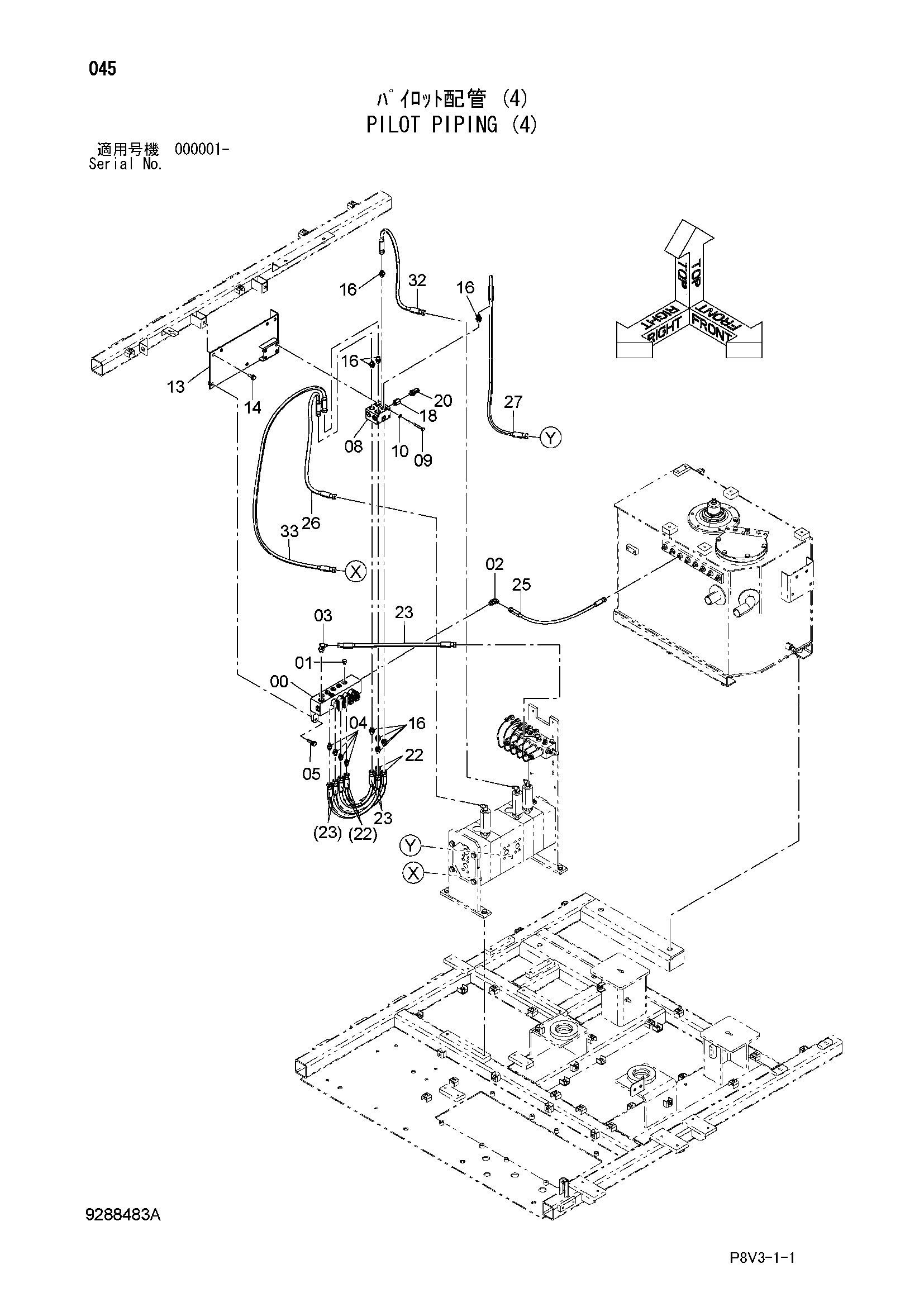

Заводская схема «Пилотные гидролинии (4)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218228 | Электромагнитный клапан | 1 |
| 01 | A885002 | Пробка | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852332 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852123 | Адаптер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | J271040 | Болт с шайбой | 2 |
| 05A | J901040 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 4254612 | Челночный клапан | 1 |
| 09 | J900890 | Болт | 4 |
| 10 | A590108 | Плоская шайба | 4 |
| 13 | 8113312 | Кронштейн | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | A852133 | Адаптер | 8 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4488101 | Переходник S | 1 |
| 18A | 4506408 | Уплотнительное кольцо | 1 |
| 20 | 4436535 | Датчик давления | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4478281 | Шланг | 2 |
| 23 | 4474673 | Шланг | 3 |
| 25 | 4621232 | Шланг | 1 |
| 26 | 4655851 | Шланг | 1 |
| 27 | 4606527 | Шланг | 1 |
| 31 | 4055312 | Ленточный зажим | 5 |
| 32 | 4474673 | Шланг | 1 |
| 33 | 4634365 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
