Экран короб (1) — HITACHI VR512

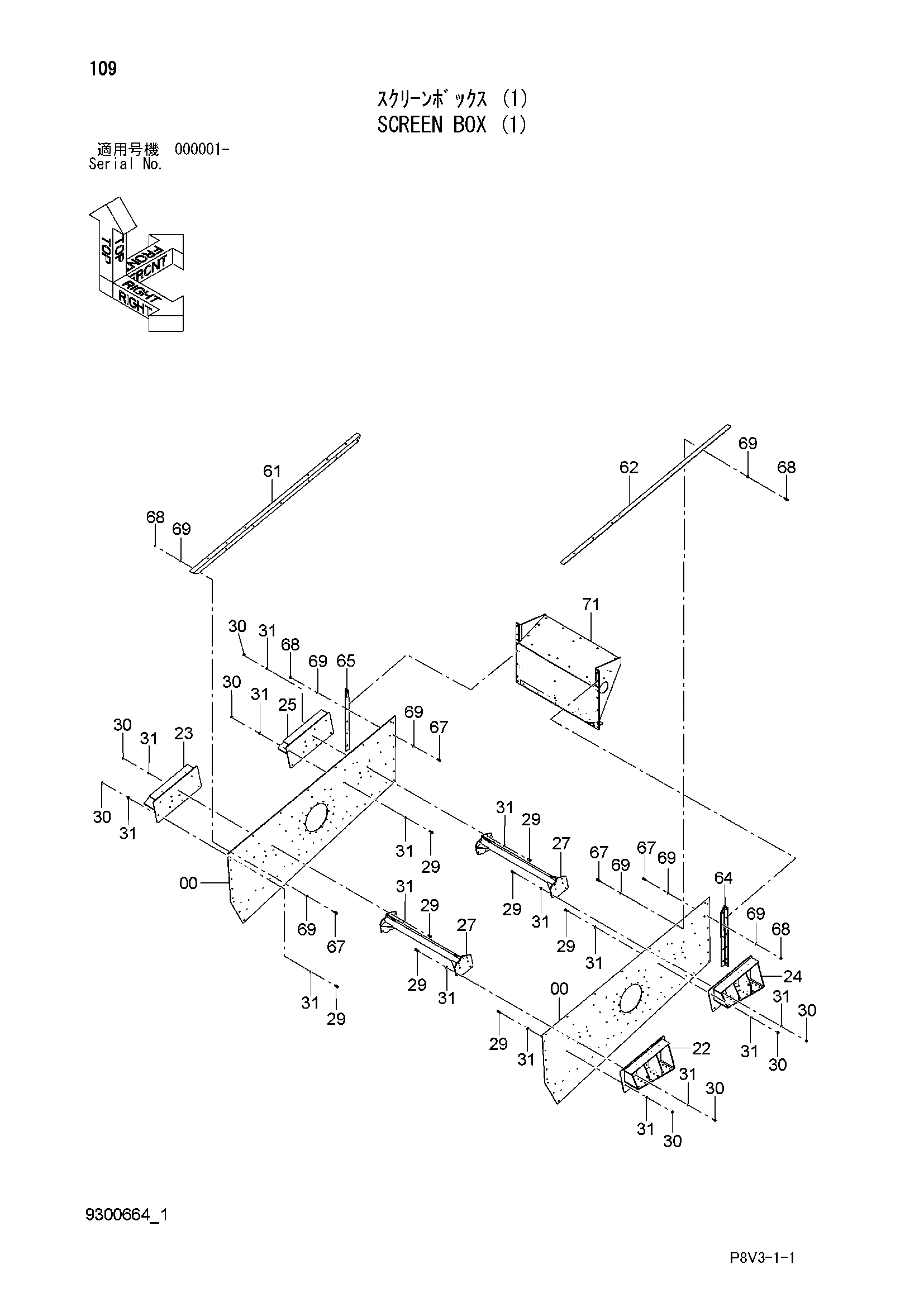

Заводская схема «Экран короб (1)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1036069 | Пластина | 2 |
| 22 | 6026993 | Кронштейн | 1 |
| 23 | 6026994 | Кронштейн | 1 |
| 24 | 6026995 | Кронштейн | 1 |
| 25 | 6026996 | Кронштейн | 1 |
| 27 | 7056319 | Рама | 2 |
| 29 | J921855 | Болт | 42 |
| 30 | J950018 | Гайка | 42 |
| 31 | J222018 | Шайба | 84 |
| 61 | 3115351 | Угол | 1 |
| 62 | 3115352 | Угол | 1 |
| 64 | 3118141 | Угол | 1 |
| 65 | 3118147 | Угол | 1 |
| 67 | J921855 | Болт | 24 |
| 68 | J950018 | Гайка | 24 |
| 69 | J222018 | Шайба | 48 |
| 71 | 9311027 | Экран короб (передний) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
