Крышка (2) — HITACHI VR512

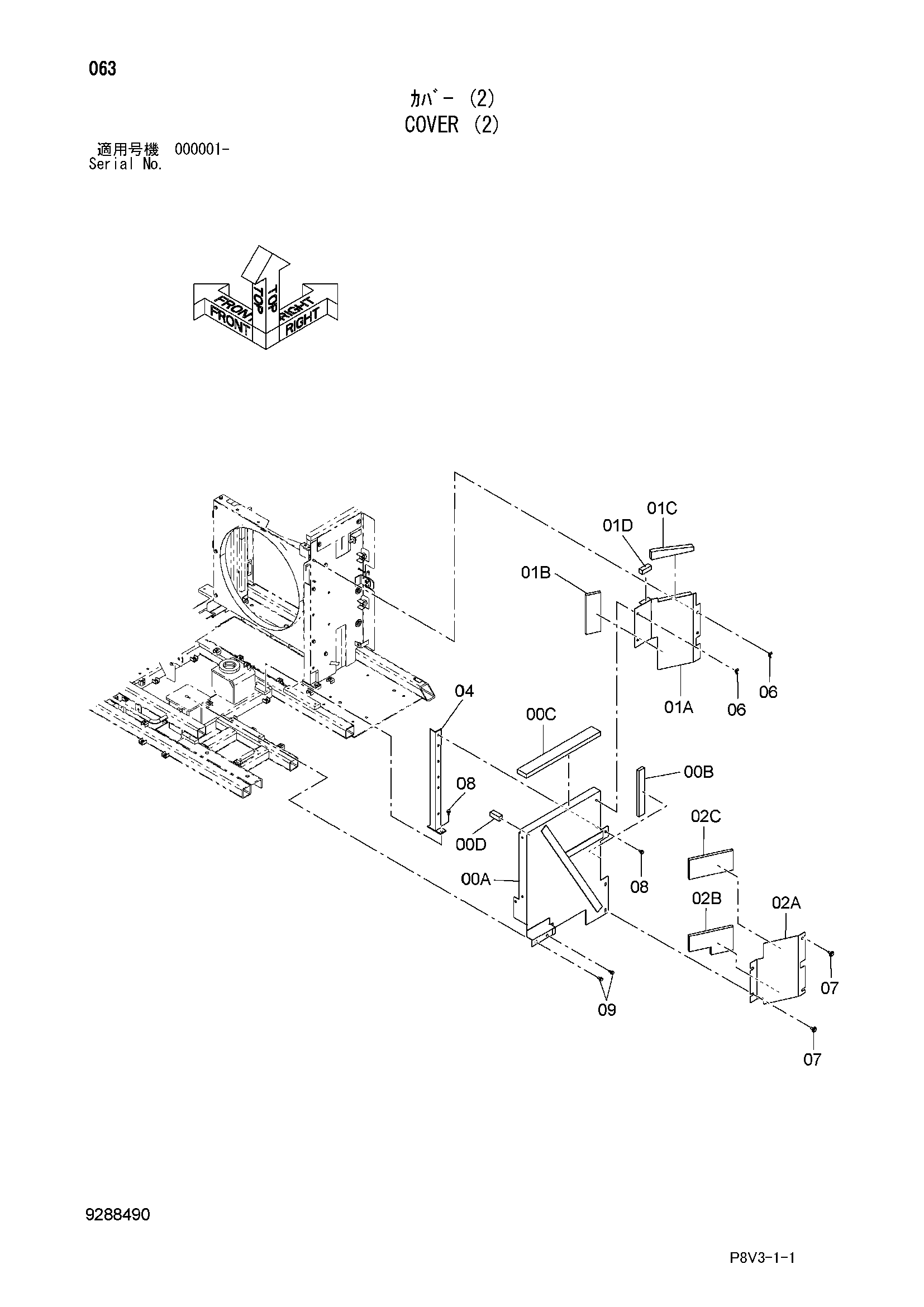

Заводская схема «Крышка (2)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113145 | Крышка | 1 |
| 00A | 7054776 | Крышка | 1 |
| 00B | 4683093 | Резиновая прокладка | 1 |
| 00C | 4690060 | Резиновая прокладка | 1 |
| 00D | 4452729 | Резиновая прокладка | 1 |
| 01 | 8113143 | Крышка | 1 |
| 01A | 8115761 | Крышка | 1 |
| 01B | 4683090 | Руубер | 1 |
| 01C | 4692087 | Резиновая прокладка | 1 |
| 01D | 4452729 | Резиновая прокладка | 1 |
| 02 | 8113144 | Крышка | 1 |
| 02A | 3113070 | Крышка | 1 |
| 02B | 4683091 | Резиновая прокладка | 1 |
| 02C | 4683092 | Резиновая прокладка | 1 |
| 04 | 8112912 | Кронштейн | 1 |
| 06 | M570010 | Гайка винг | 4 |
| 07 | J281030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | J271025 | Болт с шайбой | 3 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
