Гидрораспределитель (гидроцилиндр) — HITACHI VR512

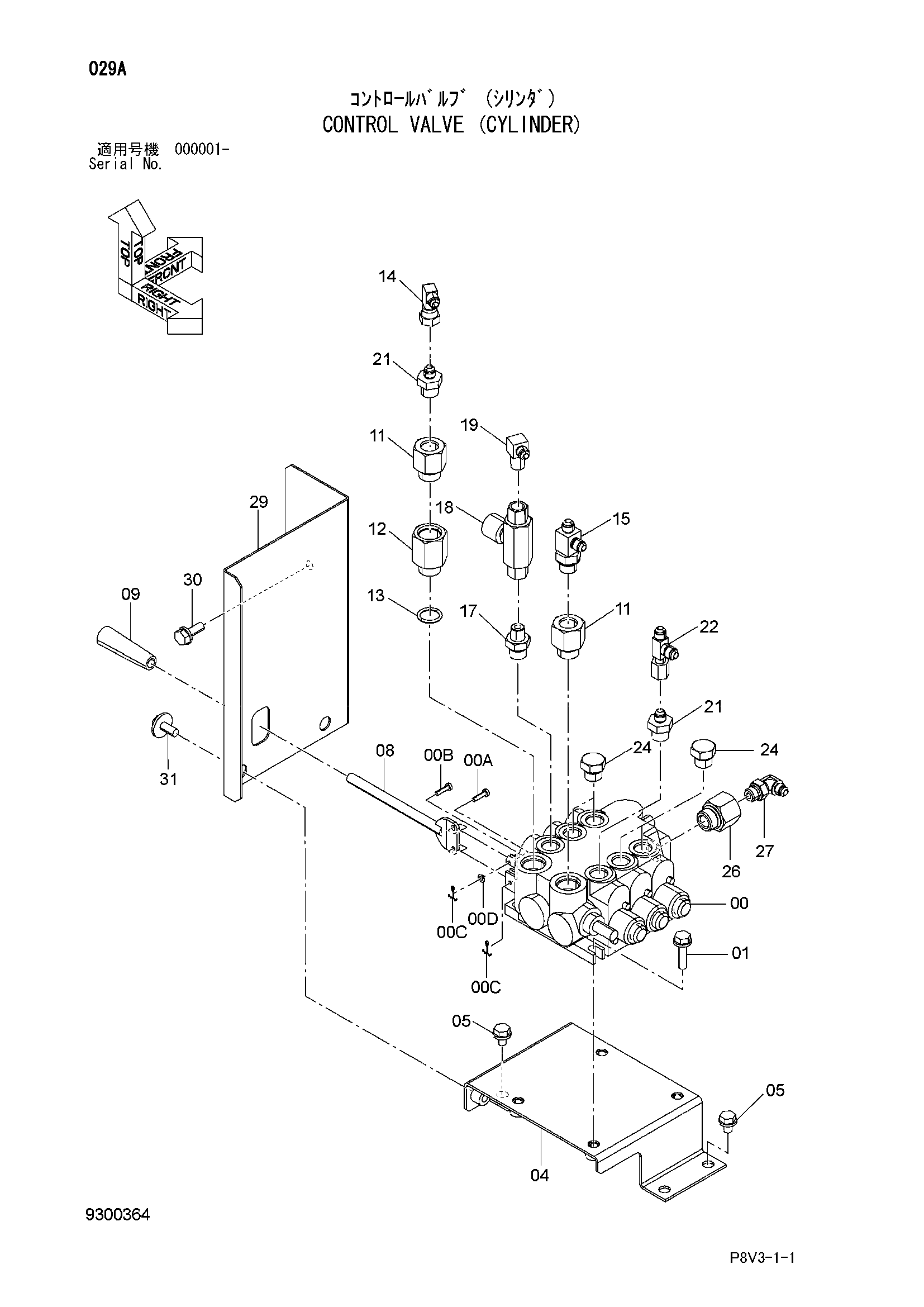

Заводская схема «Гидрораспределитель (гидроцилиндр)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4678399 | Гидрораспределитель | 1 |
| 00A | 4700431 | Клевике палец | 1 |
| 00B | 4700433 | Клевике палец | 1 |
| 00C | 4022695 | Стопорный палец | 2 |
| 00D | A591050 | Плаин шайба | 1 |
| 01 | J271040 | Болт с шайбой | 4 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 8113196 | Кронштейн | 1 |
| 05 | J271016 | Болт с шайбой | 4 |
| 05A | J901016 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 8112412 | Рычаг | 1 |
| 09 | 4381064 | Рукоятка | 1 |
| 11 | 4263450 | Переходник S | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4113447 | Разъём | 1 |
| 13 | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4239976 | Унион S | 1 |
| 15 | A852443 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4142256 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4353424 | Клапан тхроттле | 1 |
| 19 | 4154657 | Угловой штуцер | 1 |
| 21 | A852143 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4246672 | Соединительный штуцер | 1 |
| 24 | A885004 | Пробка | 4 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4263454 | Переходник S | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | A852333 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4697447 | Пластина | 1 |
| 30 | J271030 | Болт с шайбой | 2 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J281025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
