Средний конвейер — HITACHI VR512

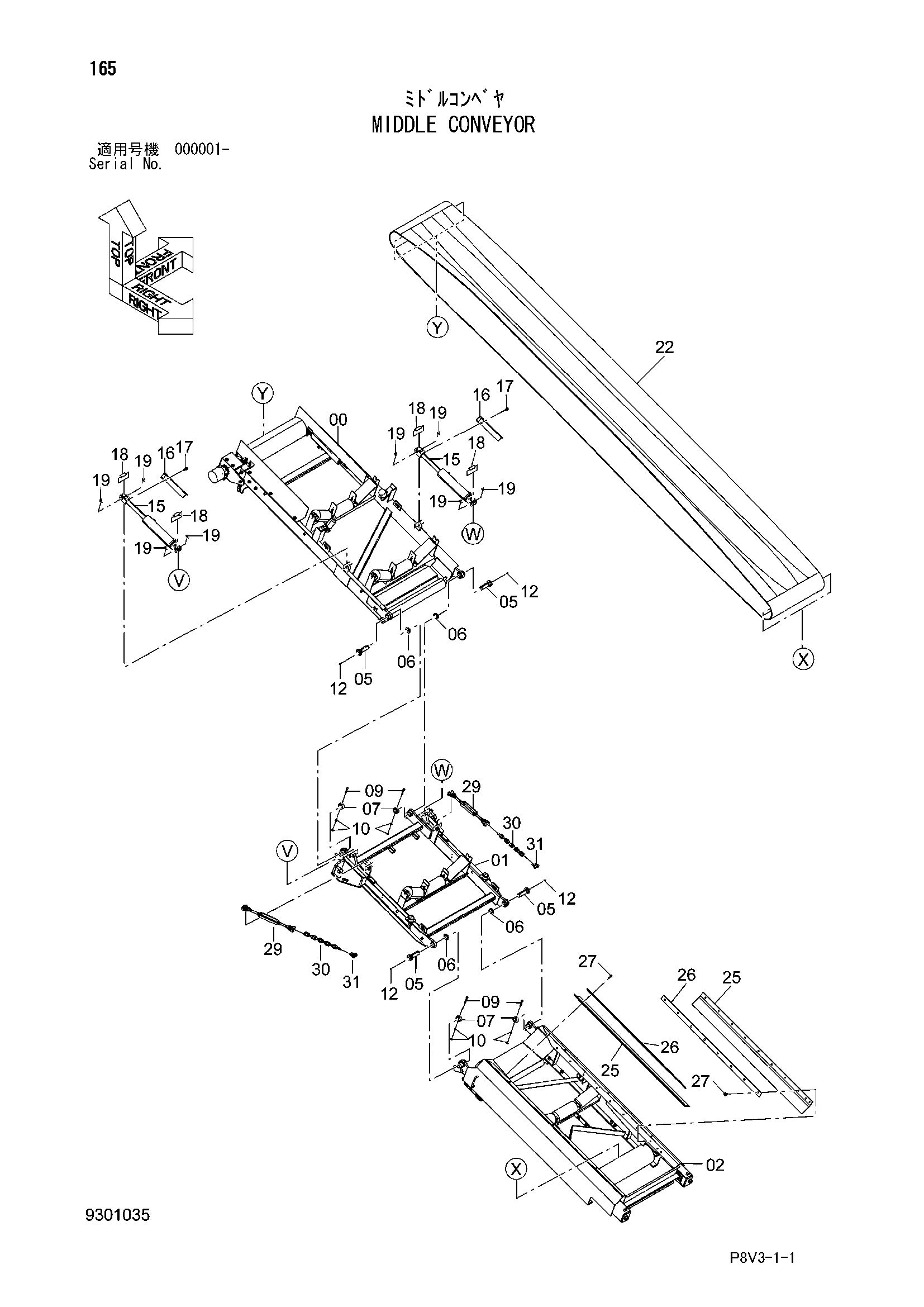

Заводская схема «Средний конвейер» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9299643 | Рама | 1 |
| 01 | 9299644 | Рама | 1 |
| 02 | 9299645 | Рама | 1 |
| 05 | 8111811 | Палец | 4 |
| 06 | 4678394 | Шайба | 4 |
| 07 | 4678393 | Втулка | 4 |
| 09 | J901080 | Болт | 4 |
| 10 | J950010 | Гайка | 8 |
| 12 | J75481 | Пресс-маслёнка | 4 |
| 15 | 4695570 | Гидроцилиндр. масляный | 2 |
| 16 | 9771814 | Крышка гидроцилиндр. | 2 |
| 17 | J271235 | Болт с шайбой | 4 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4677974 | Палец | 4 |
| 19 | A765050 | Шплинт | 8 |
| 22 | 4697670 замена: 4713653 | Ремень | 1 |
| 22 | 4713653 | Ремень | 1 |
| 25 | 4698232 | Резиновая прокладка | 2 |
| 26 | 4709733 | Пластина | 2 |
| 27 | J281040 | Болт с шайбой | 16 |
| 27A | J901040 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 29 | 4677264 | Турнбуккле | 2 |
| 30 | 4698080 | Цепь | 2 |
| 31 | 4048480 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
