Финес конвейер в сборе — HITACHI VR512-2

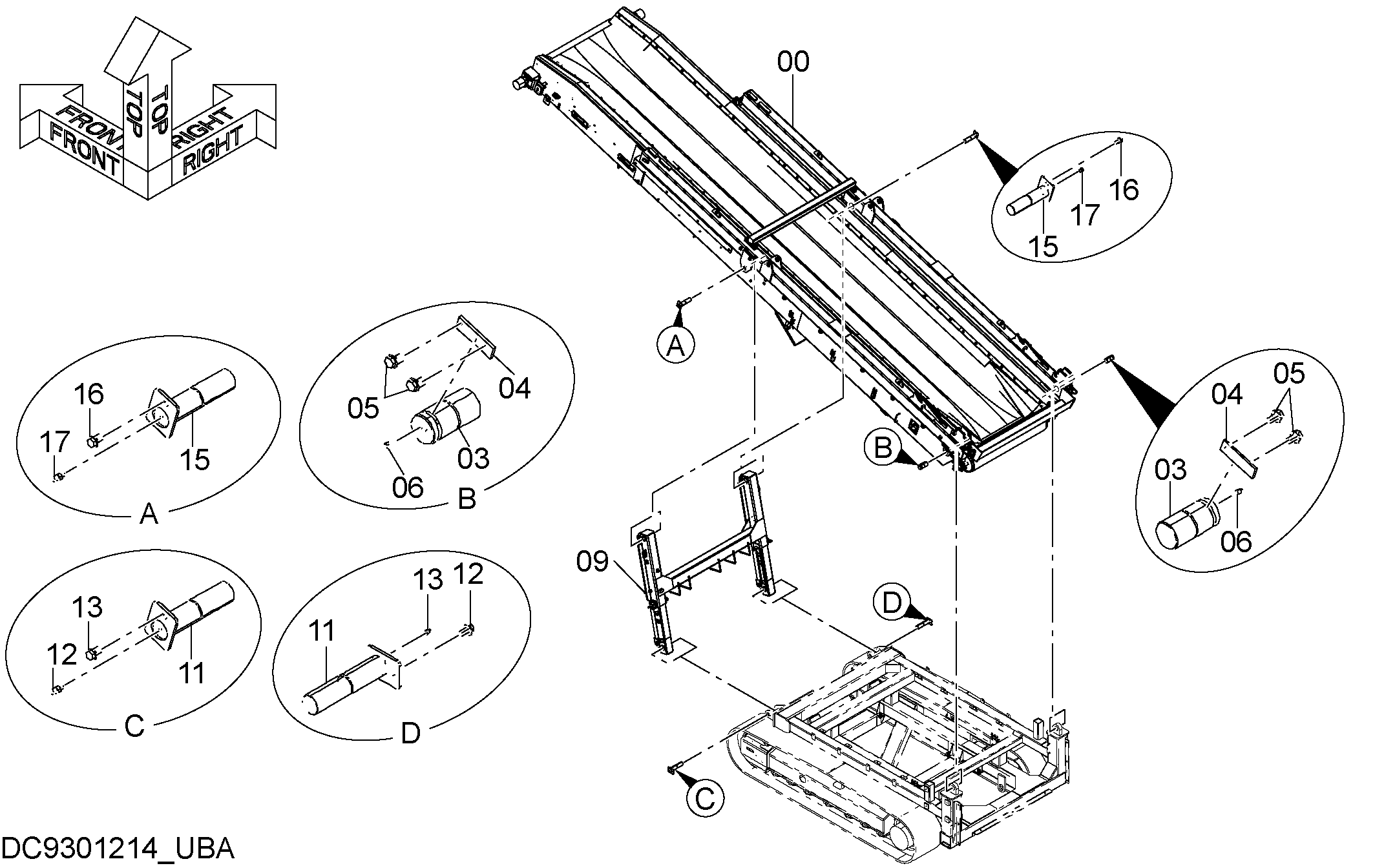

Заводская схема «Финес конвейер в сборе» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9301213 | Финес конвейер | 1 |
| 03 | 4696856 | Палец | 2 |
| 04 | X4246 | Стопорная пластина | 2 |
| 05 | J271225 | Болт с шайбой | 4 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J75481 | Пресс-маслёнка | 2 |
| 09 | 9299989 | Опора(финес конвейер) | 1 |
| 09 | 9335369 | Опора(финес конвейер) | 1 |
| 11 | 8111642 | Палец | 2 |
| 12 | J271225 | Болт с шайбой | 2 |
| 12A | J901225 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J75481 | Пресс-маслёнка | 2 |
| 15 | 8111594 | Палец | 2 |
| 16 | J271225 | Болт с шайбой | 2 |
| 16A | J901225 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4298744 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
