Напорные трубопроводы — HITACHI VR512-2

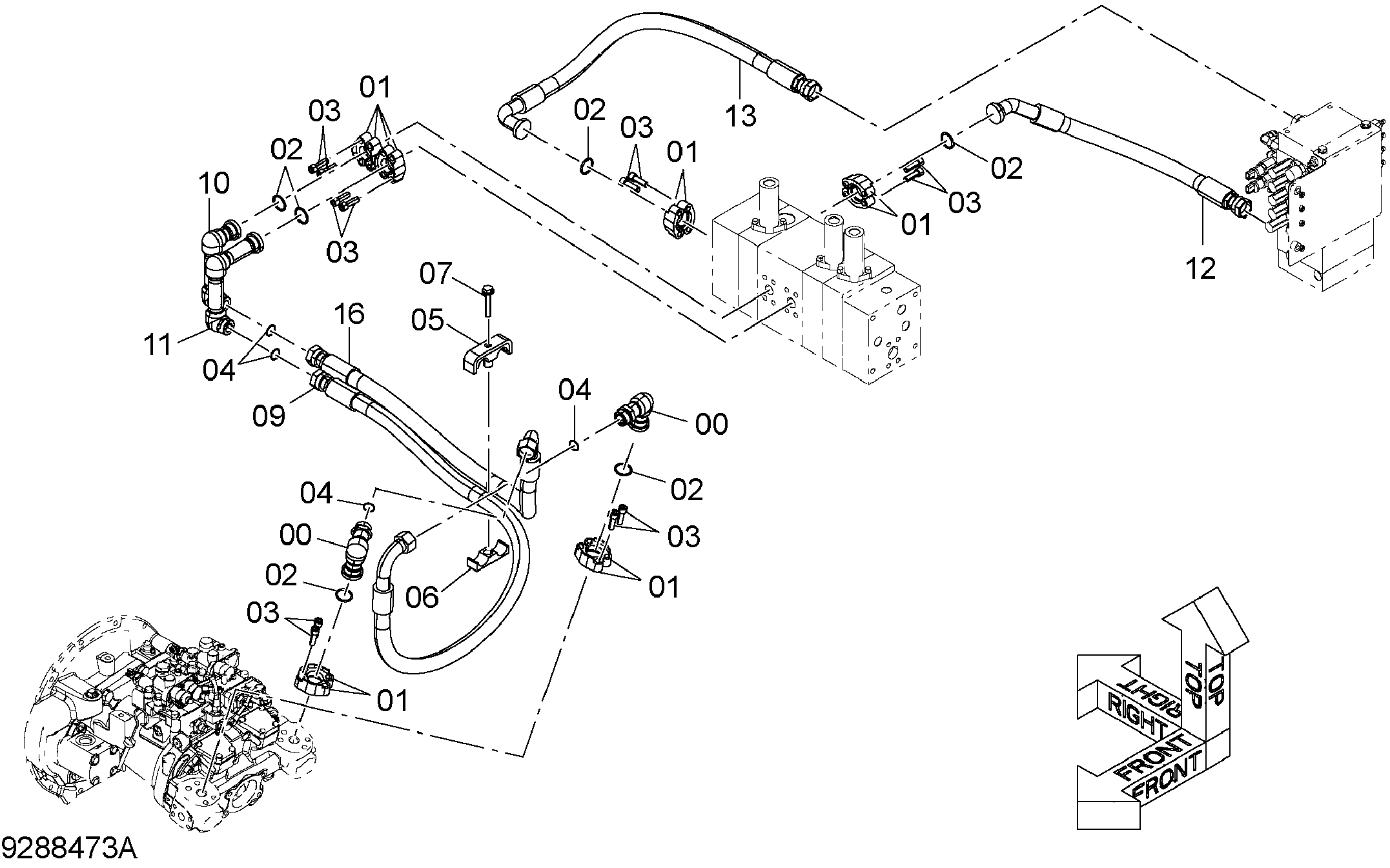

Заводская схема «Напорные трубопроводы» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9748520	エルボ	2
01	4085560	フランジスプリツト	12
02	966993	O-リング	6
03	J781240	ボルトソケツト	24
04	4187328	O-リング	4
05	8061722	クランプ	1
06	3089340	ラバ-	1
07	J271270	ボルトセムス	1
07A	J901270	ボルト	1
07B	J222012	ワツシヤ	1
09	4666872	ホ-ス	1
10	8115749	パイプ	1
11	8090778	パイプ	1
12	4684633	ホ-ス	1
13	4656661	ホ-ス	1
14	4446406	プロテクタ	4
16	4295302	ホ-ス	1

Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
