Вибратор экран — HITACHI VR512-2

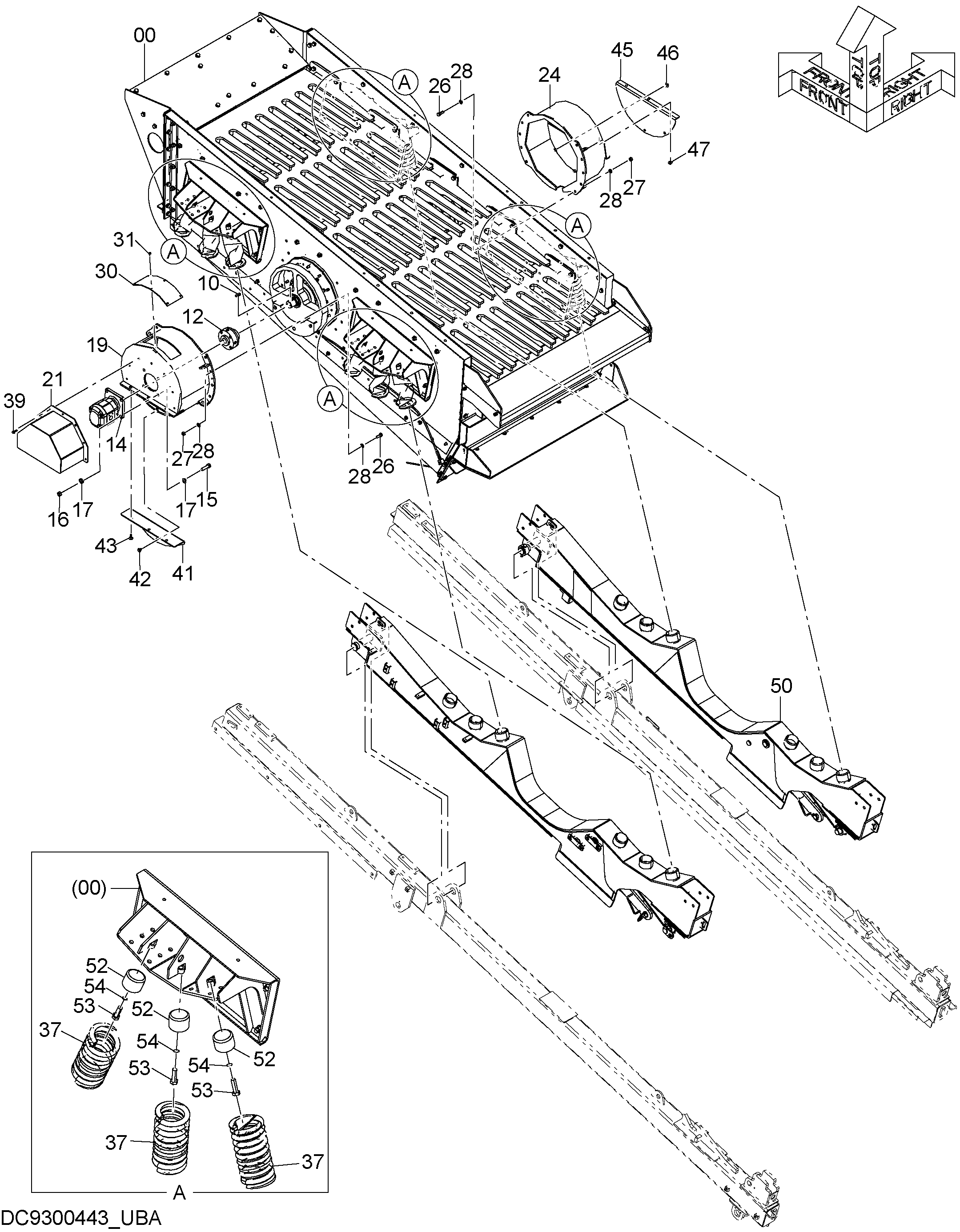

Заводская схема «Вибратор экран» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9300664 | Экран короб | 1 |
| 10 | 94-2320 | Шпонка | 1 |
| 12 | 4697315 | Муфта резиновый | 1 |
| 14 | 4678566 | Гидромотор | 1 |
| 15 | J922070 | Болт | 4 |
| 16 | J950020 | Гайка | 4 |
| 17 | J222020 | Шайба | 8 |
| 19 | 7056509 | Крышка | 1 |
| 21 | 8117065 | Крышка | 1 |
| 24 | 7056128 | Крышка | 1 |
| 26 | J921650 | Болт | 20 |
| 27 | J950016 | Гайка | 20 |
| 28 | J222016 | Шайба | 40 |
| 30 | 3118012 | Крышка | 1 |
| 31 | J260820 | Болт с шайбой | 6 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 37 | 4737283 | Пружина | 12 |
| 39 | J271040 | Болт с шайбой | 7 |
| 39A | J901040 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 3121258 | Крышка | 1 |
| 42 | J281025 | Болт с шайбой | 3 |
| 42A | J901025 | Болт | 1 |
| 42B | 4486055 | Шайба | 1 |
| 43 | J281040 | Болт с шайбой | 3 |
| 43A | J901040 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 45 | 3121259 | Крышка | 1 |
| 46 | J281025 | Болт с шайбой | 3 |
| 46A | J901025 | Болт | 1 |
| 46B | 4486055 | Шайба | 1 |
| 47 | J281035 | Болт с шайбой | 3 |
| 47A | J901035 | Болт | 1 |
| 47B | 4486055 | Шайба | 1 |
| 50 | 9315905 | Рама | 1 |
| 52 | 9773647 | Кронштейн | 12 |
| 53 | J922065 | Болт | 12 |
| 54 | J222020 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
