Гидроцилиндр трубопроводы (1) — HITACHI VR512-2

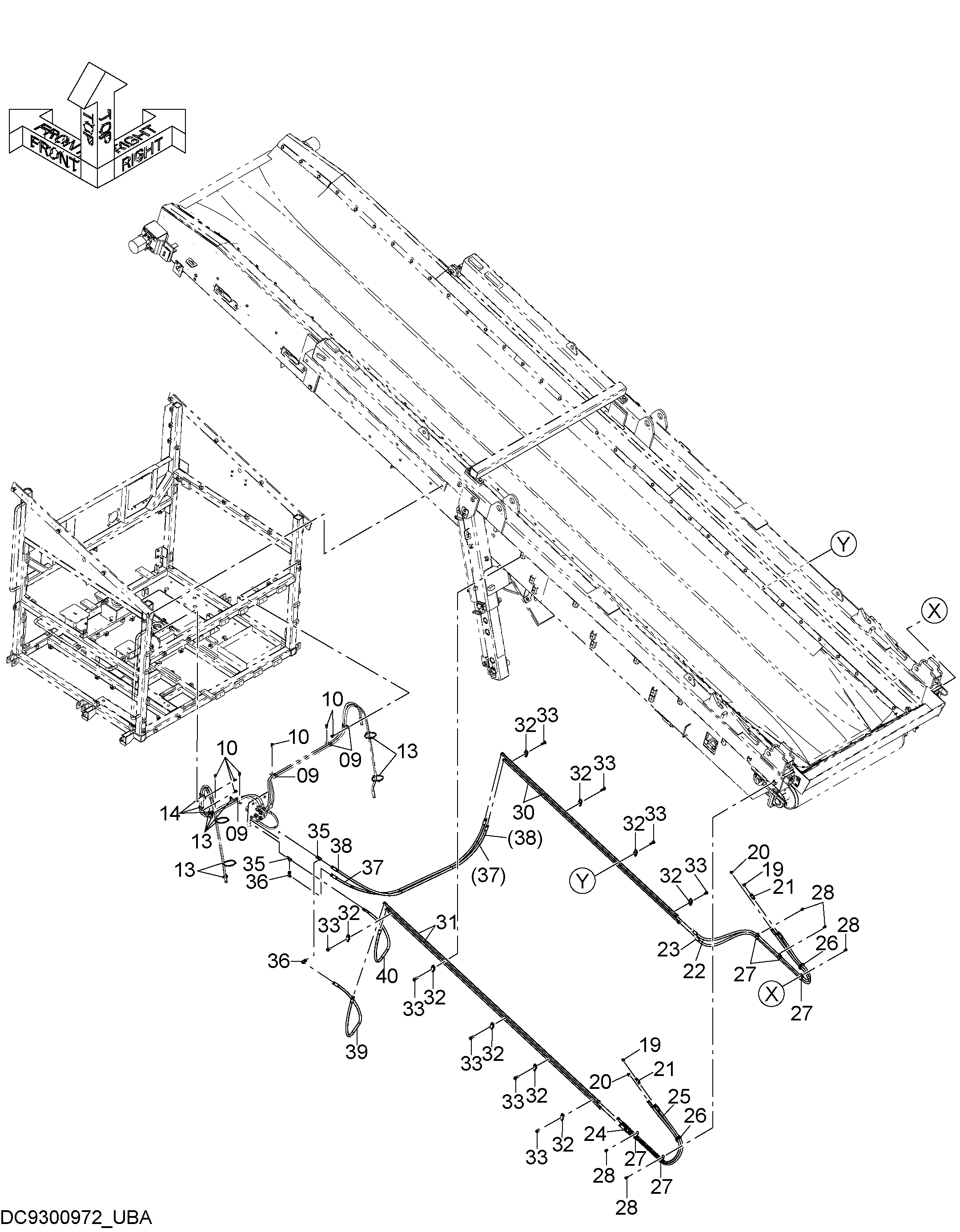

Заводская схема «Гидроцилиндр трубопроводы (1)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4190282 | Зажим | 4 |
| 10 | J271025 | Болт с шайбой | 7 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4327293 | Защитный кожух | 50 |
| 13 | 4055312 | Ленточный зажим | 12 |
| 14 | 4190266 | Зажим | 3 |
| 19 | 4094409 | Адаптер | 2 |
| 20 | A852133 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4690022 | Клапан защитный | 2 |
| 22 | 4725416 | Шланг | 1 |
| 23 | YJ00000459 | Шланг | 1 |
| 24 | 4725417 | Шланг | 1 |
| 25 | 4283730 | Шланг | 1 |
| 26 | 4209294 | Резиновая втулка | 2 |
| 27 | 4190266 | Зажим | 5 |
| 28 | J271025 | Болт с шайбой | 5 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 8125271 | Трубка | 2 |
| 31 | 8116950 | Трубка | 2 |
| 32 | 4189858 | Хомут трубки | 9 |
| 33 | J271250 | Болт с шайбой | 9 |
| 33A | J901250 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 35 | 4246672 | Соединительный штуцер | 2 |
| 36 | 4239976 | Унион S | 2 |
| 37 | 4305238 | Шланг | 1 |
| 38 | 4305238 | Шланг | 1 |
| 39 | 4305236 | Шланг | 1 |
| 40 | 4352737 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
