Основной рама детали — HITACHI VR512-2

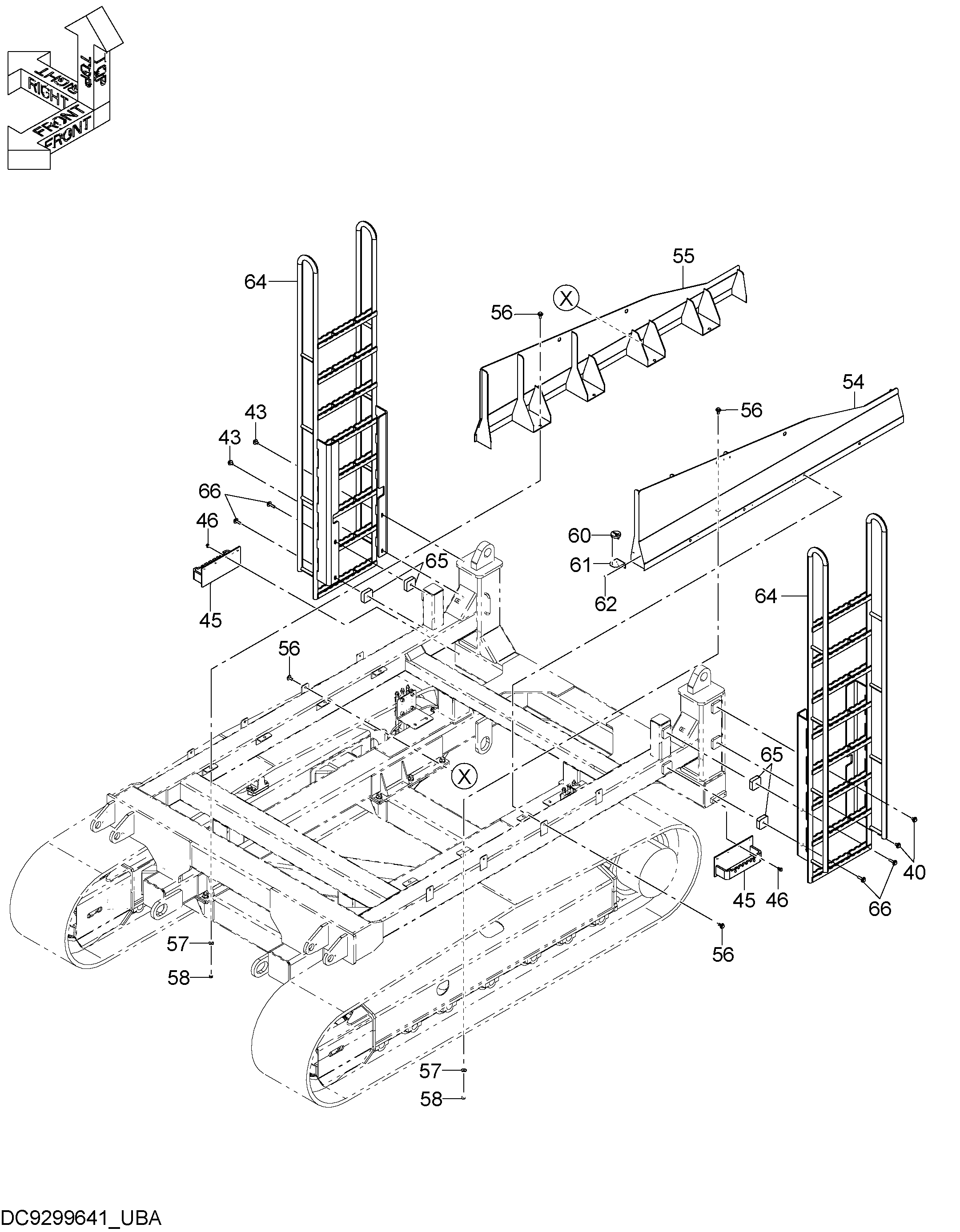

Заводская схема «Основной рама детали» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 40 | J281225 | Болт с шайбой | 2 |
| 40A | J901225 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
| 43 | J281225 | Болт с шайбой | 2 |
| 43A | J901225 | Болт | 1 |
| 43B | 4249324 | Шайба | 1 |
| 45 | 8116877 | Ступень | 2 |
| 46 | J271025 | Болт с шайбой | 4 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 54 | 6027940 | Защитный кожух | 1 |
| 55 | 6027941 | Защитный кожух | 1 |
| 56 | J281235 | Болт с шайбой | 16 |
| 56A | J901235 | Болт | 1 |
| 56B | 4249324 | Шайба | 1 |
| 57 | 449490 | Плоская шайба | 8 |
| 58 | J950012 | Гайка | 8 |
| 60 | 3098289 | Уровень | 1 |
| 60A | A590904 | Пружинная шайба | 3 |
| 60B | M500403 | Гайка | 6 |
| 61 | 3103144 | Кронштейн | 1 |
| 62 | J450516 | Винт с шайбой | 2 |
| 64 | 7058727 | Лестница | 2 |
| 65 | 4713975 | Регулировочная шайба 25.0mm | 4 |
| 66 | J281250 | Болт с шайбой | 4 |
| 66A | J901250 | Болт | 1 |
| 66B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
