Средний конвейер в сборе — HITACHI VR512-2

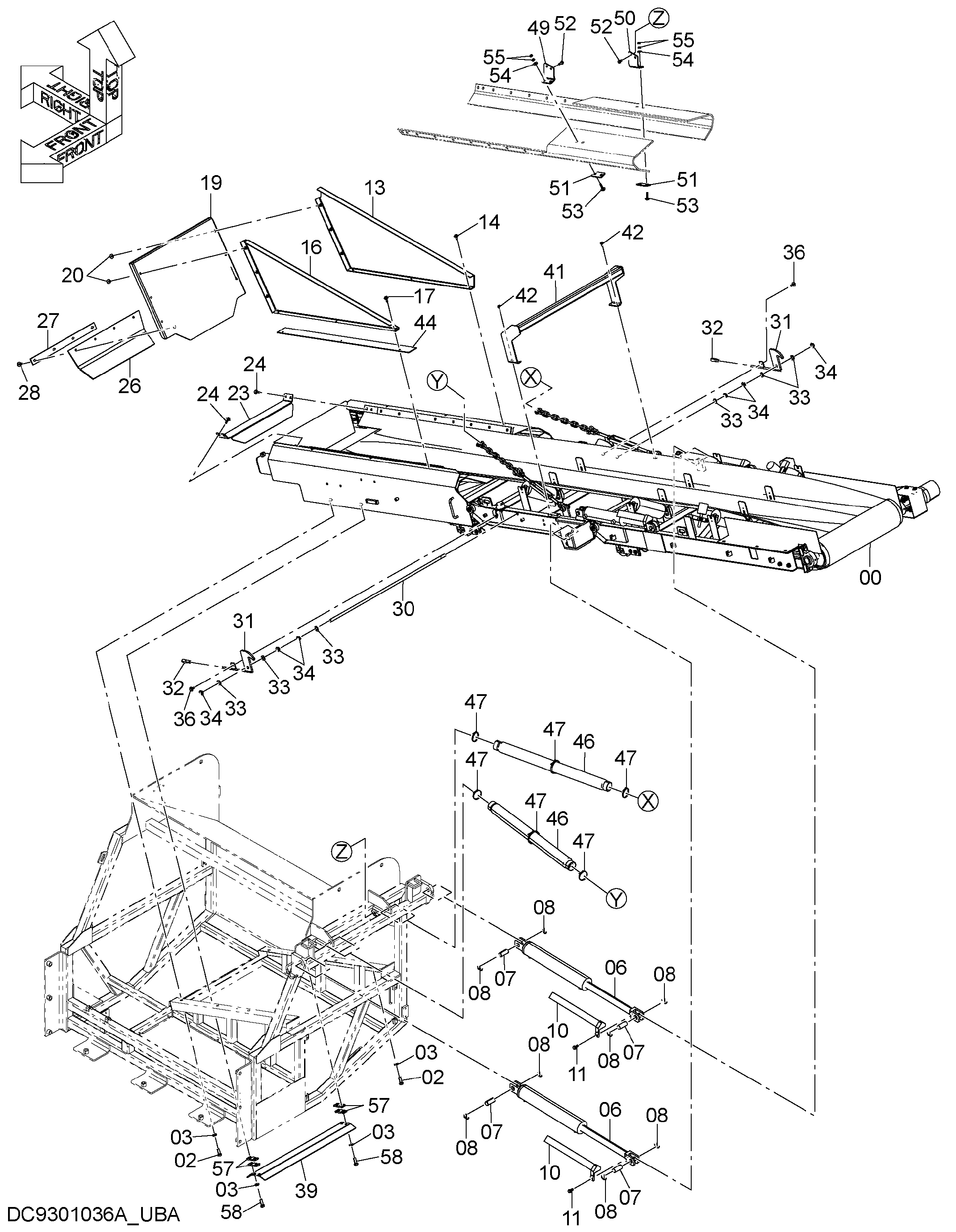

Заводская схема «Средний конвейер в сборе» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9301035 | Средний конвейер | 1 |
| 02 | J921650 | Болт | 6 |
| 03 | J222016 | Шайба | 10 |
| 06 | 4695571 | Гидроцилиндр. масляный | 2 |
| 07 | 4680765 | Палец | 4 |
| 08 | A765063 | Шплинт | 8 |
| 10 | 8117319 | Крышка гидроцилиндр. | 2 |
| 11 | J271235 | Болт с шайбой | 4 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 8117352 | Кхуте | 1 |
| 14 | J281030 | Болт с шайбой | 3 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | 8117353 | Кхуте | 1 |
| 17 | J281035 | Болт с шайбой | 3 |
| 17A | J901035 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 19 | 7056744 | Кхуте | 1 |
| 20 | J281030 | Болт с шайбой | 6 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 23 | 3115742 | Кронштейн | 1 |
| 24 | J281040 | Болт с шайбой | 4 |
| 24A | J901040 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 26 | 4698246 | Резиновая прокладка | 1 |
| 27 | 4698236 | Пластина | 1 |
| 28 | J281040 | Болт с шайбой | 4 |
| 28A | J901040 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 30 | 4682216 | Палец | 1 |
| 31 | 7054005 | Рычаг | 2 |
| 32 | 4381064 | Рукоятка | 2 |
| 33 | A590120 | Плоская шайба | 6 |
| 34 | A765050 | Шплинт | 6 |
| 36 | J281035 | Болт с шайбой | 2 |
| 36A | J901035 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
| 39 | 3118069 | Защитный кожух | 1 |
| 41 | 8120398 | Защитный кожух | 1 |
| 42 | J271020 | Болт с шайбой | 4 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4711433 | Пластина | 1 |
| 46 | 4694349 | Шланг | 2 |
| 47 | 4055312 | Ленточный зажим | 6 |
| 49 | YJ00001050 | Кронштейн | 1 |
| 50 | YJ00001051 | Кронштейн | 1 |
| 51 | YJ00001052 | Пластина | 2 |
| 52 | J271030 | Болт с шайбой | 4 |
| 52A | J901030 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | J281050 | Болт с шайбой | 4 |
| 53A | J901050 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 54 | J217083 | Шайба | 4 |
| 55 | J950010 | Гайка | 8 |
| 57 | YJ00002318 | Проставка | 4 |
| 58 | J921680 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
