Масляный дренажные трубопроводы — HITACHI VR512-2

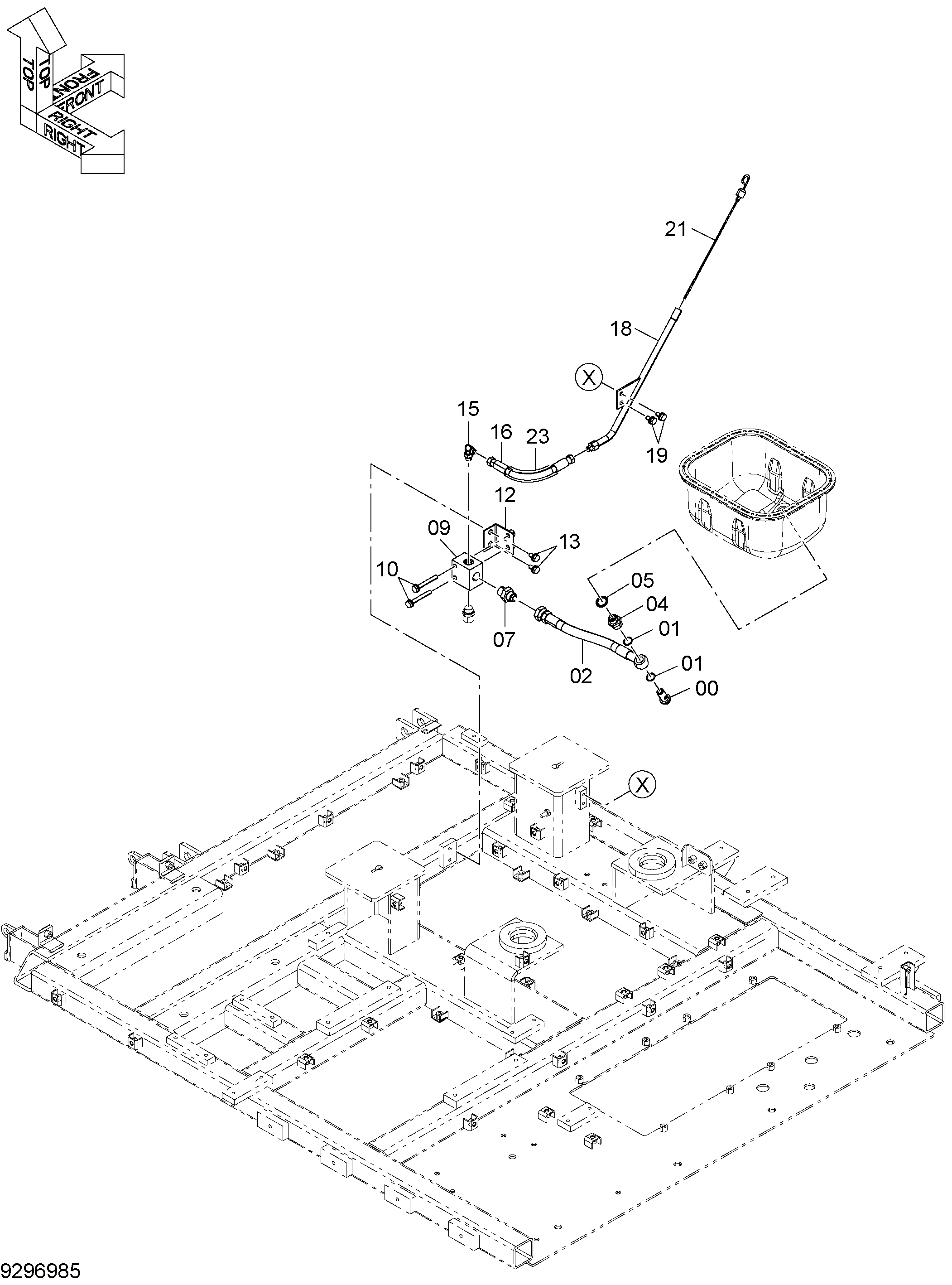

Заводская схема «Масляный дренажные трубопроводы» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4459394 | Болт проушина | 1 |
| 01 | 4459398 | Манжета | 2 |
| 02 | 4459399 | Шланг | 1 |
| 04 | 4652109 | Переходник | 1 |
| 05 | 4657079 | Манжета | 1 |
| 07 | 4222040 | Адаптер | 1 |
| 09 | 4692785 | Блок | 1 |
| 10 | J271080 | Болт с шайбой | 2 |
| 10A | J901080 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 8115985 | Кронштейн | 1 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4613307 | Шланг масляный | 1 |
| 18 | 8115998 | Трубка | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4625740 | Указатель уровня | 1 |
| 23 | 4629693 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
