Рама (средний конвейер)(1) — HITACHI VR512-2

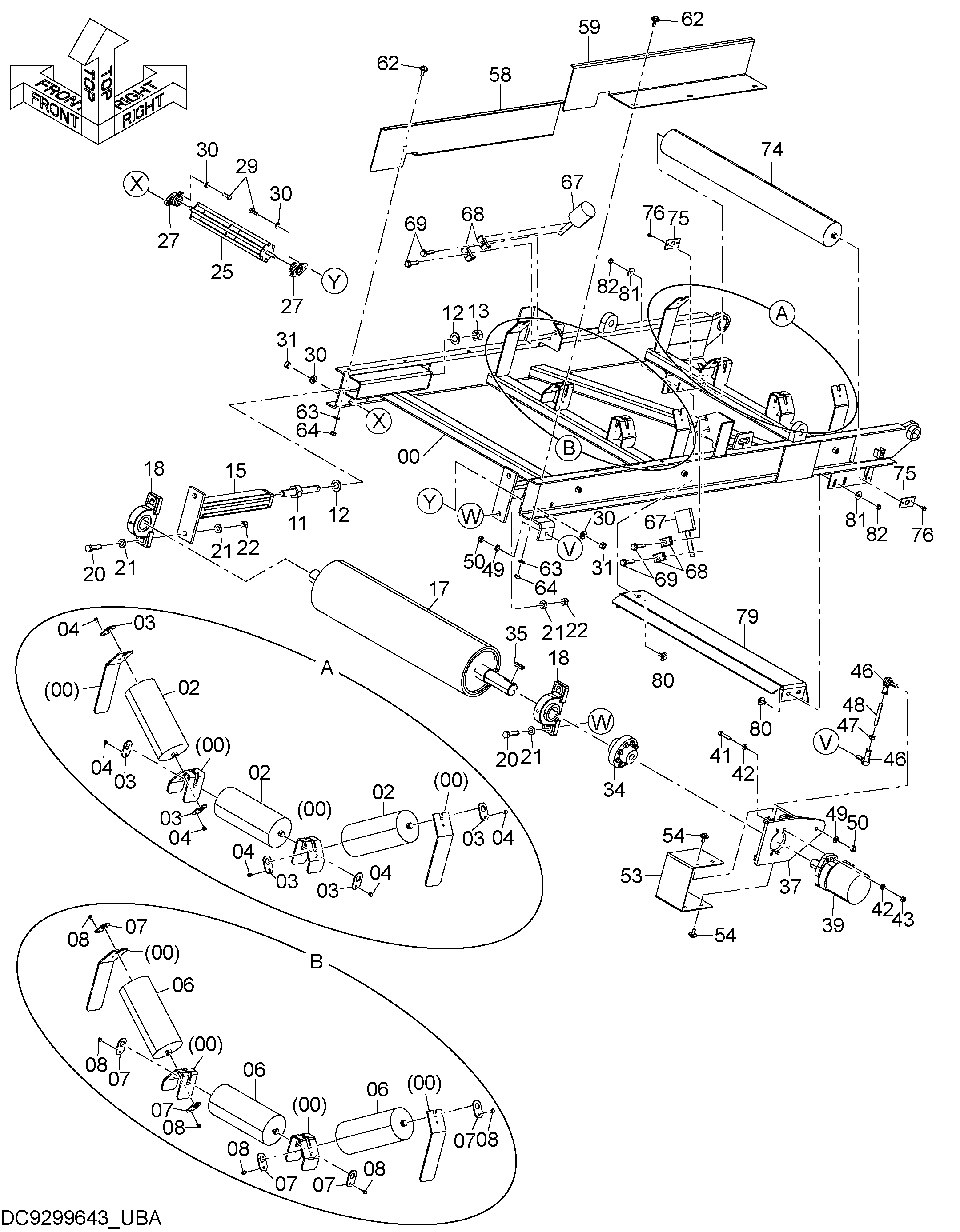

Заводская схема «Рама (средний конвейер)(1)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027045 | Рама | 1 |
| 02 | 4679136 | Ролик | 3 |
| 03 | 4679441 | Пластина | 6 |
| 04 | J260610 | Болт с шайбой | 6 |
| 04A | J900610 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 06 | 4679136 | Ролик | 3 |
| 07 | 4679441 | Пластина | 6 |
| 08 | J260610 | Болт с шайбой | 6 |
| 08A | J900610 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 11 | 9768826 | Болт регулировочный | 1 |
| 12 | A590124 | Плоская шайба | 2 |
| 13 | J950024 | Гайка | 1 |
| 15 | 8111732 | Механизм натяжения | 1 |
| 17 | 8111764 | Шкив привод | 1 |
| 18 | 4679404 | Подшипник. блок | 2 |
| 18A | 4665519 | Подшипник | 1 |
| 18B | 4697410 | Корпус | 1 |
| 18C | 4645588 | Установочный винт | 2 |
| 20 | J921660 | Болт | 4 |
| 21 | J222016 | Шайба | 8 |
| 22 | J950016 | Гайка | 4 |
| 25 | 8111810 | Ролик | 1 |
| 27 | 4678738 | Подшипник. блок | 2 |
| 27A | 4697407 | Подшипник | 1 |
| 27B | 4697408 | Корпус | 1 |
| 27C | 4697409 | Крышка подшипник. | 1 |
| 27D | 4645585 | Установочный винт | 2 |
| 29 | J921445 | Болт | 4 |
| 30 | J222014 | Шайба | 8 |
| 31 | J950014 | Гайка | 4 |
| 34 | 4678740 | Муфта фланец | 1 |
| 35 | 94-2305 | Шпонка | 1 |
| 37 | 8111862 | Кронштейн | 1 |
| 39 | 4678535 | Гидромотор | 1 |
| 41 | J781050 | Болт с внутренним шестигранником | 4 |
| 42 | J222010 | Шайба | 8 |
| 43 | J950010 | Гайка | 4 |
| 46 | 4146360 | Шарнир | 2 |
| 47 | J950012 | Гайка | 1 |
| 48 | 4678739 | Шток | 1 |
| 49 | A590112 | Плоская шайба | 2 |
| 50 | J950012 | Гайка | 2 |
| 53 | 3111644 | Крышка | 1 |
| 54 | J281025 | Болт с шайбой | 4 |
| 54A | J901025 | Болт | 1 |
| 54B | 4486055 | Шайба | 1 |
| 58 | 3115712 | Пластина | 1 |
| 59 | 3115713 | Пластина | 1 |
| 62 | J281030 | Болт с шайбой | 6 |
| 62A | J901030 | Болт | 1 |
| 62B | 4486055 | Шайба | 1 |
| 63 | A590110 | Плоская шайба | 6 |
| 64 | J950010 | Гайка | 6 |
| 67 | 4679132 | Ролик | 2 |
| 68 | 4190124 | Хомут трубки | 4 |
| 69 | J271255 | Болт с шайбой | 4 |
| 69A | J901255 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 74 | 4679135 | Ролик | 1 |
| 75 | 4678181 | Пластина | 2 |
| 76 | J260610 | Болт с шайбой | 4 |
| 76A | J900610 | Болт | 1 |
| 76B | A590106 | Плоская шайба | 1 |
| 79 | 3111650 | Защитный кожух | 1 |
| 80 | J281025 | Болт с шайбой | 4 |
| 80A | J901025 | Болт | 1 |
| 80B | 4486055 | Шайба | 1 |
| 81 | J217083 | Шайба | 4 |
| 82 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
