Финес конвейер (2) — HITACHI VR512-2

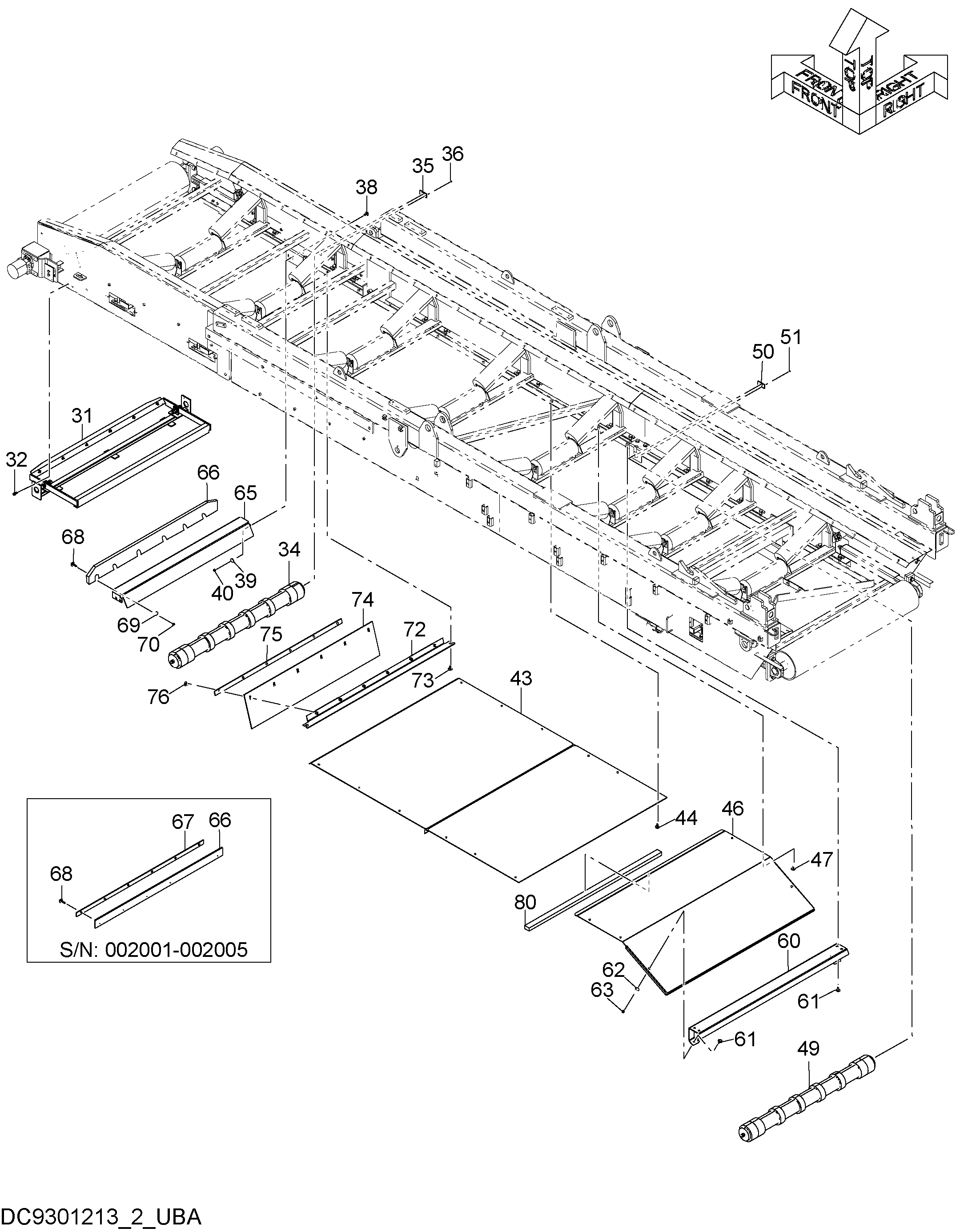

Заводская схема «Финес конвейер (2)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 31 | YJ60000308 | Скрапер (пластиковый тип) | 1 |
| 31 | 9299865 | Скрапер (стальной тип) | 1 |
| 32 | J271030 | Болт с шайбой | 4 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4678100 | Ролик | 1 |
| 35 | 4678600 | Пластина | 2 |
| 36 | J260612 | Болт с шайбой | 4 |
| 36A | J900612 | Болт | 1 |
| 36B | A590106 | Плоская шайба | 1 |
| 38 | J281030 | Болт с шайбой | 4 |
| 38A | J901030 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
| 39 | J217083 | Шайба | 4 |
| 40 | J950010 | Гайка | 4 |
| 43 | 7056413 | Крышка | 1 |
| 44 | J281030 | Болт с шайбой | 12 |
| 44A | J901030 | Болт | 1 |
| 44B | 4486055 | Шайба | 1 |
| 46 | 7058215 | Крышка | 1 |
| 47 | J281030 | Болт с шайбой | 4 |
| 47A | J901030 | Болт | 1 |
| 47B | 4486055 | Шайба | 1 |
| 49 | 4678100 | Ролик | 1 |
| 50 | 4678600 | Пластина | 2 |
| 51 | J260612 | Болт с шайбой | 4 |
| 51A | J900612 | Болт | 1 |
| 51B | A590106 | Плоская шайба | 1 |
| 60 | 7058220 | Кронштейн | 1 |
| 61 | J281030 | Болт с шайбой | 6 |
| 61A | J901030 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 62 | J217083 | Шайба | 2 |
| 63 | J950010 | Гайка | 2 |
| 65 | 3118766 | Защитный кожух | 1 |
| 66 | 4681485 | Скрапер (пластиковый тип) | 1 |
| 66 | 4678907 | Скрапер (стальной тип) | 1 |
| 66 | YJ00000939 | Скрапер (веар-ресистанке тип) | 1 |
| 67 | 4678512 | Пластина | 1 |
| 68 | J281045 | Болт с шайбой | 6 |
| 68A | J901045 | Болт | 1 |
| 68B | 4486055 | Шайба | 1 |
| 68 | J281035 | Болт с шайбой | 6 |
| 68A | J901035 | Болт | 1 |
| 68B | 4486055 | Шайба | 1 |
| 69 | J217083 | Шайба | 6 |
| 70 | J950010 | Гайка | 6 |
| 72 | 8101674 | Кронштейн | 1 |
| 73 | J281030 | Болт с шайбой | 2 |
| 73A | J901030 | Болт | 1 |
| 73B | 4486055 | Шайба | 1 |
| 74 | 4650468 | Резиновая прокладка | 1 |
| 75 | 4678512 | Пластина | 1 |
| 76 | J281035 | Болт с шайбой | 6 |
| 76A | J901035 | Болт | 1 |
| 76B | 4486055 | Шайба | 1 |
| 80 | 4718895 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
