Финес конвейер (1) — HITACHI VR512-2

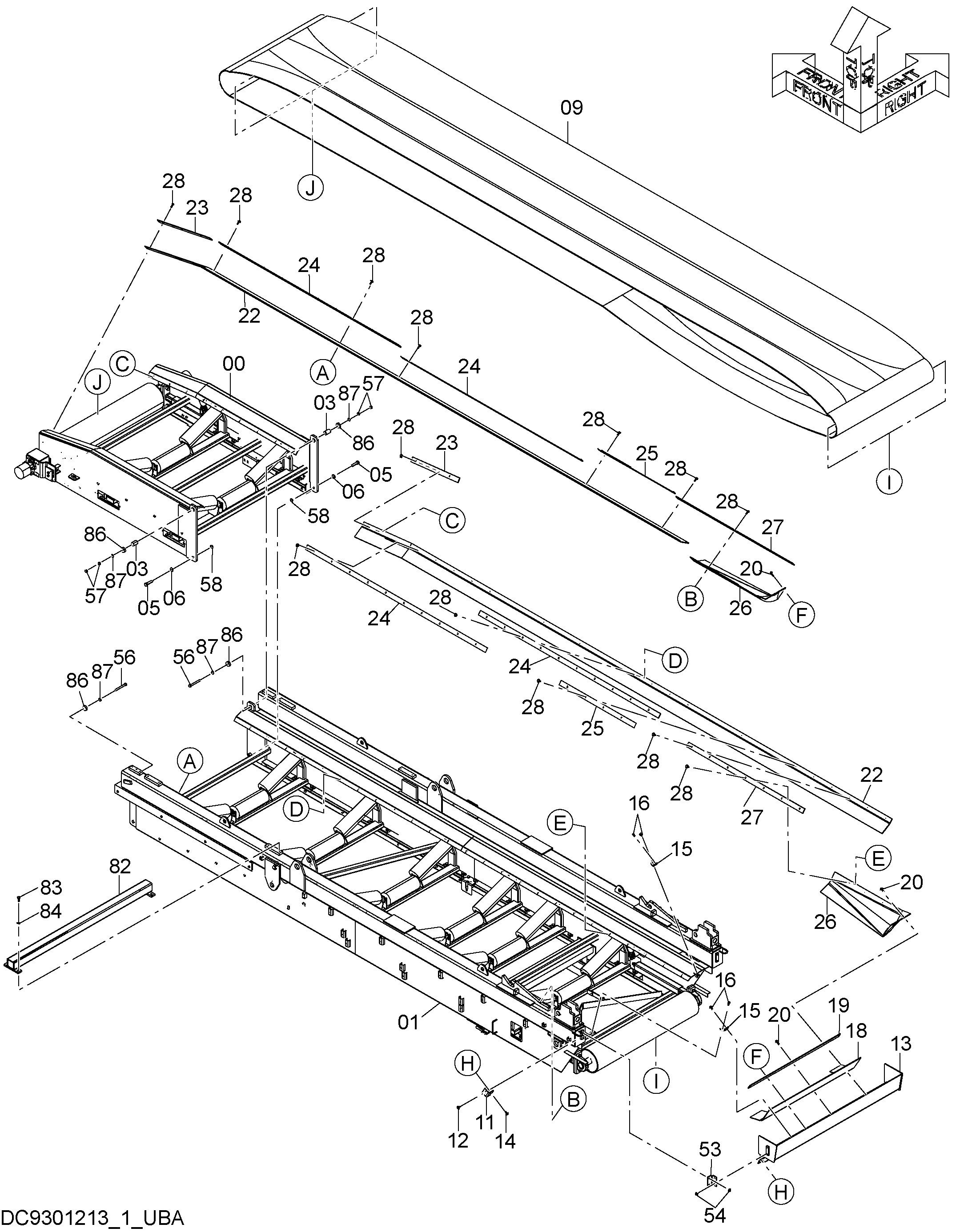

Заводская схема «Финес конвейер (1)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9300229 | Конвейер передний | 1 |
| 01 | 9300070 | Конвейер таил | 1 |
| 03 | YJ00000420 | Палец | 2 |
| 05 | J922080 | Болт | 2 |
| 06 | J222020 | Шайба | 2 |
| 09 | 4696579 замена: 4713652 | Ремень | 1 |
| 09 | 4713652 | Ремень | 1 |
| 11 | 4698491 | Кронштейн | 2 |
| 12 | J281030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | 8116868 замена: YC40001936 | Скирт | 1 |
| 13 | YC40001936 | Скирт | 1 |
| 14 | J281030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 4698490 | Кронштейн | 2 |
| 16 | J281030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 4696576 | Резиновая прокладка | 1 |
| 19 | 4696577 | Пластина | 1 |
| 20 | J281045 | Болт с шайбой | 7 |
| 20A | J901045 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 22 | 3115477 | Резиновая прокладка | 2 |
| 23 | 4696715 | Пластина | 2 |
| 24 | 4696716 | Пластина | 4 |
| 25 | 4696717 | Пластина | 2 |
| 26 | 4655748 | Резиновая прокладка | 2 |
| 27 | 4696718 | Пластина | 2 |
| 28 | J281035 | Болт с шайбой | 68 |
| 28A | J901035 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 53 | 4709583 | Кронштейн | 2 |
| 54 | J281020 | Болт с шайбой | 8 |
| 54A | J901020 | Болт | 1 |
| 54B | 4486055 | Шайба | 1 |
| 56 | J921608 | Болт | 2 |
| 57 | J950016 | Гайка | 4 |
| 58 | A590120 | Плоская шайба | 2 |
| 82 | 8125272 | Штанга | 1 |
| 83 | J921640 | Болт | 4 |
| 84 | J222016 | Шайба | 4 |
| 86 | YJ00000421 | Пластина | 4 |
| 87 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
