Электрооборудование (1-2) — HITACHI VR512-2

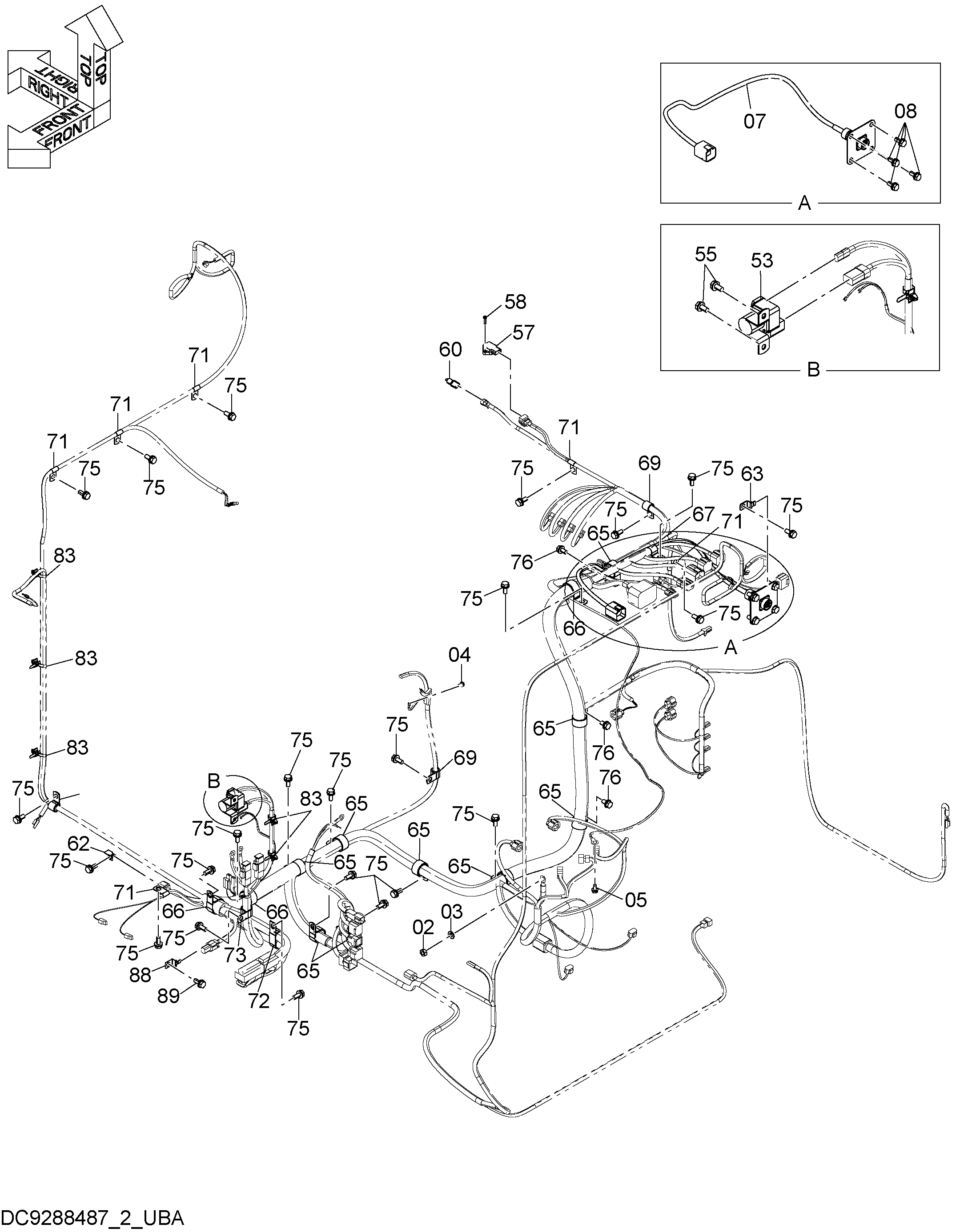

Заводская схема «Электрооборудование (1-2)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J950010 | Гайка | 1 |
| 03 | A590110 | Плоская шайба | 1 |
| 04 | J260612 | Болт с шайбой | 1 |
| 04A | J900612 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | J260816 | Болт с шайбой | 1 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 2056213 | Жгут проводов | 1 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 53 | 4681233 | Реле | 1 |
| 55 | J260816 | Болт с шайбой | 2 |
| 55A | J900816 | Болт | 1 |
| 55B | A590108 | Плоская шайба | 1 |
| 57 | 4651944 | Датчик давления | 1 |
| 58 | J450520 | Винт с шайбой | 2 |
| 60 | 4651943 | Датчик термостатический | 1 |
| 62 | 4418301 | Кронштейн | 1 |
| 63 | 4683831 | Кронштейн | 1 |
| 65 | 4190264 | Зажим | 9 |
| 66 | 4190291 | Зажим | 3 |
| 67 | 4190274 | Зажим | 1 |
| 69 | 4190273 | Зажим | 3 |
| 71 | 4190261 | Зажим | 6 |
| 72 | 4192034 | Зажим | 1 |
| 73 | 4190263 | Зажим | 1 |
| 75 | J271025 | Болт с шайбой | 23 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | J271020 | Болт с шайбой | 3 |
| 76A | J901020 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 83 | 4254600 | Зажим | 5 |
| 88 | 4282175 | Кронштейн | 1 |
| 89 | J271025 | Болт с шайбой | 1 |
| 89A | J901025 | Болт | 1 |
| 89B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
