Экран трубопроводы — HITACHI VR512-2

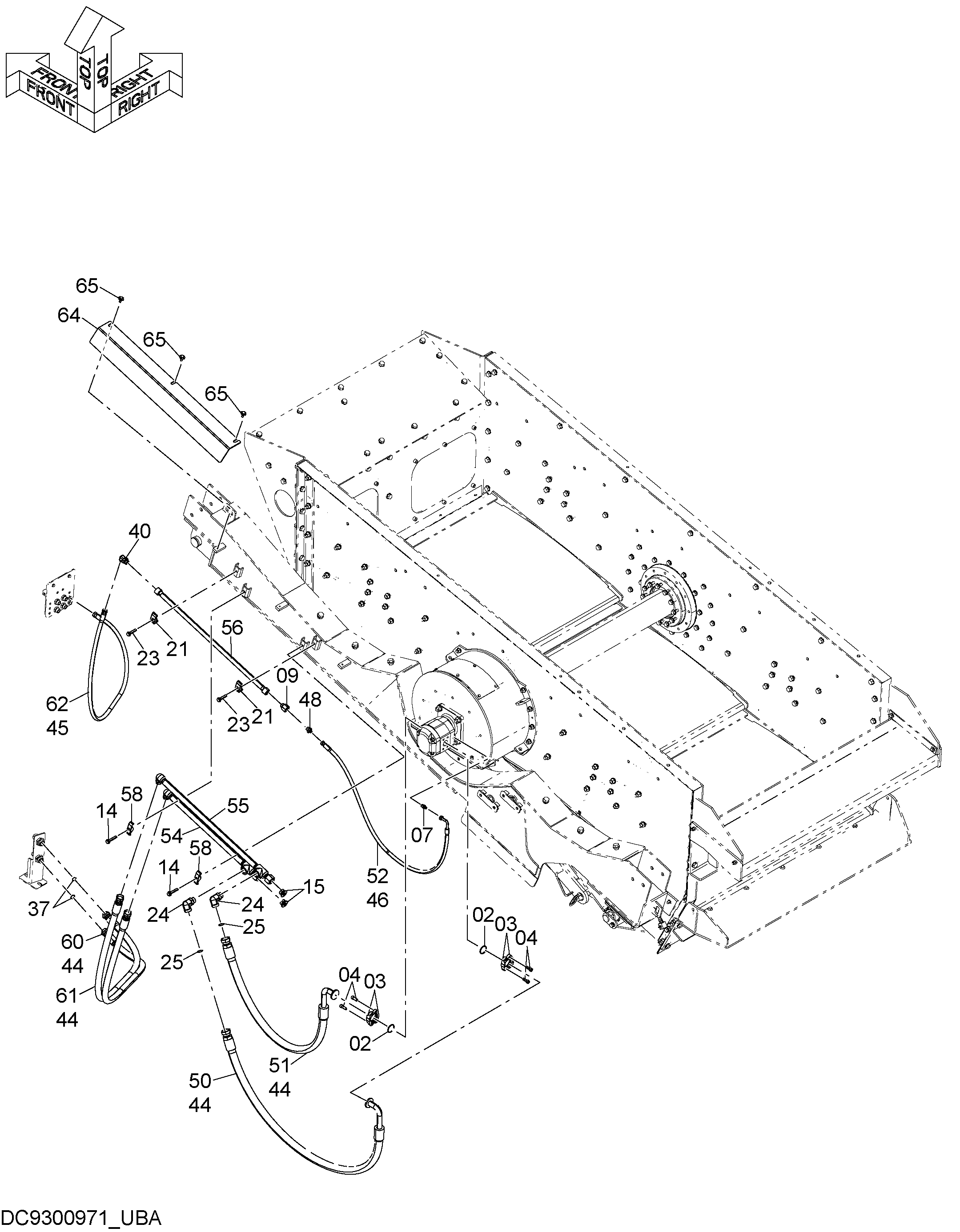

Заводская схема «Экран трубопроводы» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4510169 | Уплотнительное кольцо | 2 |
| 03 | 965946 | Разъёмный фланец | 4 |
| 04 | J781235 | Болт с внутренним шестигранником | 8 |
| 07 | 4215650 | Адаптер | 1 |
| 09 | 4263450 | Переходник S | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | J271270 | Болт с шайбой | 2 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 9134114 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4190126 | Хомут трубки | 2 |
| 23 | J271260 | Болт с шайбой | 2 |
| 23A | J901260 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | A853380 | Угловой штуцер | 2 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4187329 | Уплотнительное кольцо | 2 |
| 37 | 4187328 | Уплотнительное кольцо | 2 |
| 40 | 4353073 | Угловой штуцер | 1 |
| 40A | 4506424 | О-ринга | 1 |
| 43 | 4055312 | Ленточный зажим | 20 |
| 44 | 4446406 | Защитный кожух | 15 |
| 45 | 4327294 | Защитный кожух | 5 |
| 46 | 4327293 | Защитный кожух | 5 |
| 48 | A852143 | Адаптер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4725316 | Шланг | 1 |
| 51 | 4725317 | Шланг | 1 |
| 52 | 4648118 | Шланг | 1 |
| 54 | 8125257 | Трубка | 1 |
| 55 | 8125258 | Трубка | 1 |
| 56 | 8125259 | Трубка | 1 |
| 58 | 4189860 | Хомут трубки | 2 |
| 60 | 4725318 | Шланг | 1 |
| 61 | 4725318 | Шланг | 1 |
| 62 | 4688305 | Шланг | 1 |
| 64 | 3120600 | Крышка | 1 |
| 65 | J281030 | Болт с шайбой | 3 |
| 65A | J901030 | Болт | 1 |
| 65B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
