Конвейер трубопроводы (1) — HITACHI VR512-2

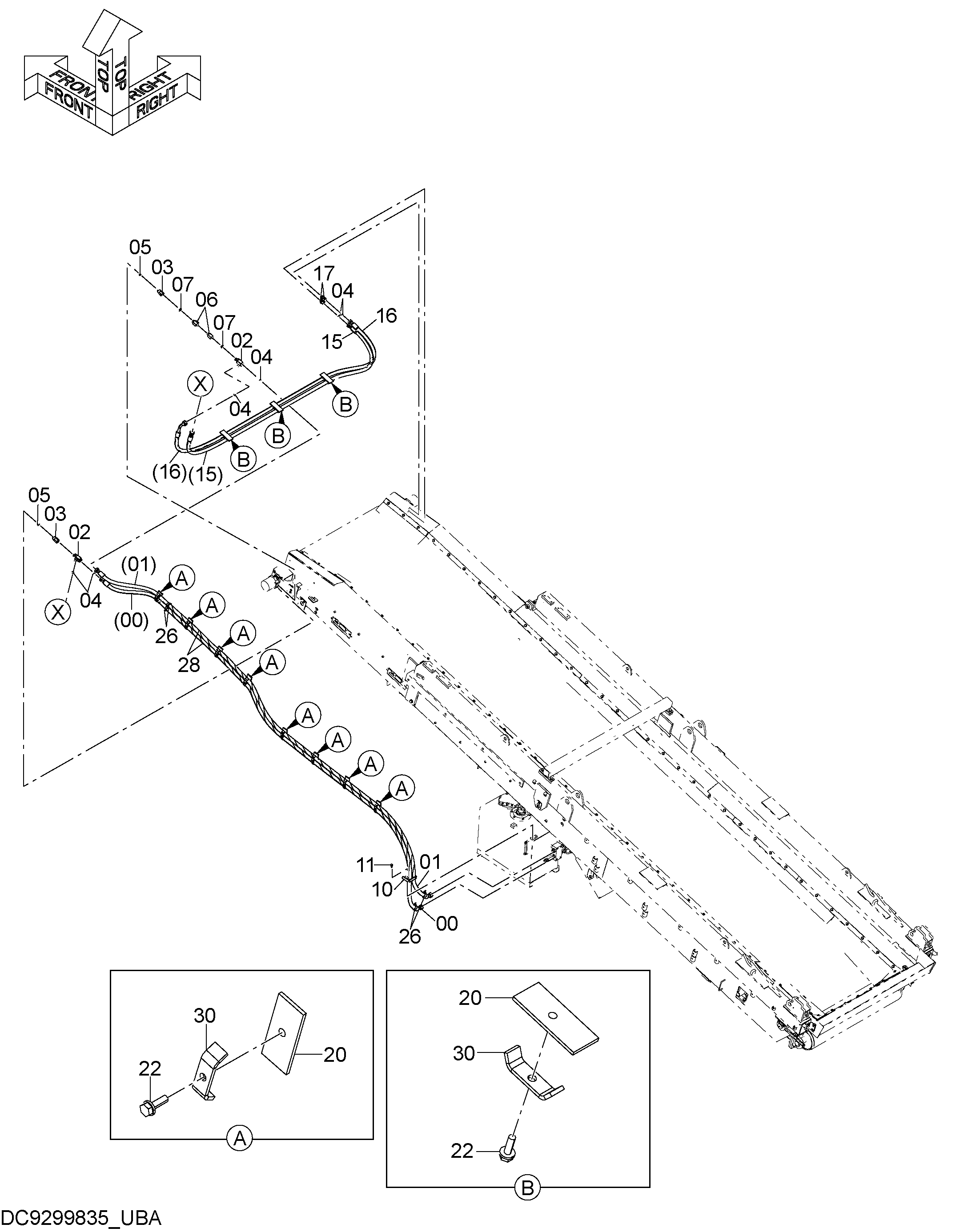

Заводская схема «Конвейер трубопроводы (1)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4698457 | Шланг | 1 |
| 01 | 4698457 | Шланг | 1 |
| 02 | A853466 | Тройник | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4120322 | Адаптер | 2 |
| 04 | 4187308 | Уплотнительное кольцо | 6 |
| 05 | R26906R | Уплотнительное кольцо | 2 |
| 06 | 4113447 | Разъём | 2 |
| 07 | 4506424 | Уплотнительное кольцо | 2 |
| 10 | 8113972 | Кронштейн | 1 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 15 | 4698461 | Шланг | 1 |
| 16 | 4698460 | Шланг | 1 |
| 17 | 4196924 | Адаптер | 2 |
| 17A | R26906R | Уплотнительное кольцо | 1 |
| 20 | 4691126 | Резиновая прокладка | 11 |
| 22 | J271035 | Болт с шайбой | 11 |
| 22A | J901035 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4327294 | Защитный кожух | 10 |
| 26 | 4055312 | Ленточный зажим | 20 |
| 28 | 4711297 | Защита шланга | 2 |
| 30 | 4723116 | Пластина | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
