Трубопроводы системы орошения — HITACHI VR512-2

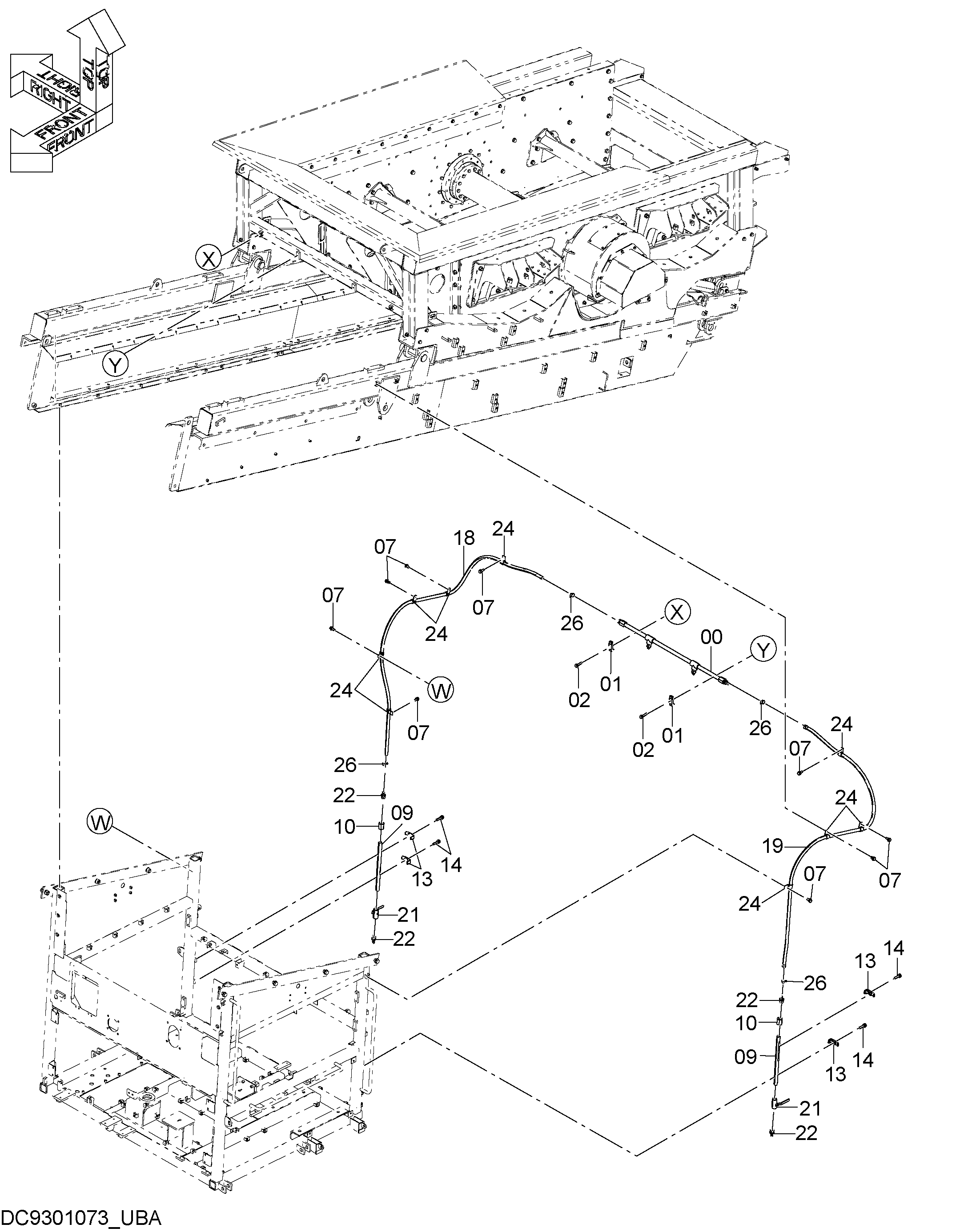

Заводская схема «Трубопроводы системы орошения» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9292594 | Ороситель | 1 |
| 01 | 4053594 | Хомут трубки | 2 |
| 02 | J271045 | Болт с шайбой | 2 |
| 02A | J901045 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 07 | J271025 | Болт с шайбой | 9 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4371214 | Трубка | 2 |
| 10 | 94-0677 | Разъём S | 2 |
| 13 | 4053594 | Хомут трубки | 4 |
| 14 | J271045 | Болт с шайбой | 4 |
| 14A | J901045 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 18 | 4725390 | Водяной шланг | 1 |
| 19 | 4725389 | Водяной шланг | 1 |
| 21 | 94-4028 | Кран | 2 |
| 22 | 4394902 | Соединение шланг | 4 |
| 24 | 4190277 | Зажим | 9 |
| 26 | 4514699 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
