Рама в сборе (средний конвейер) — HITACHI VR512-2

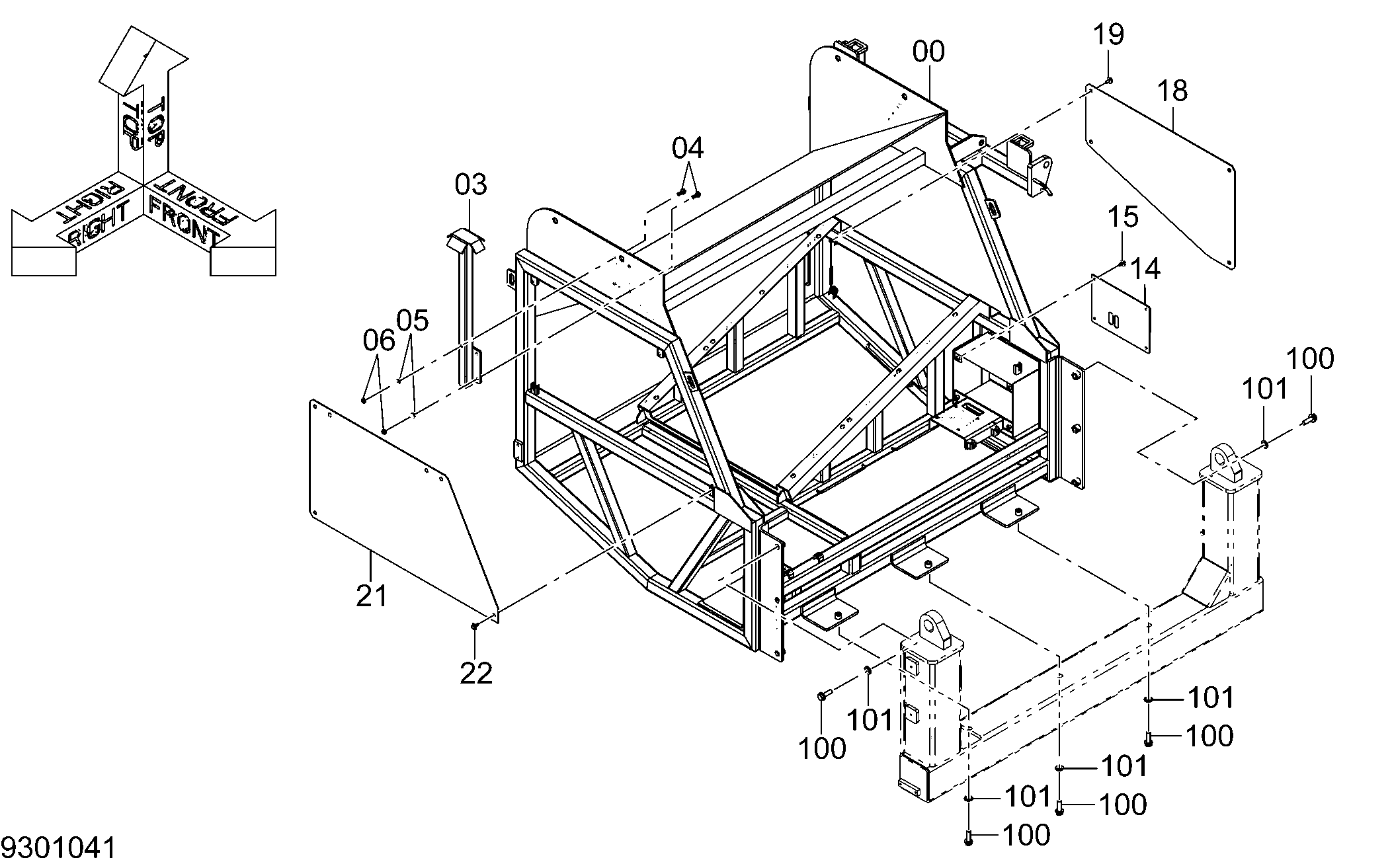

Заводская схема «Рама в сборе (средний конвейер)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027198 | Рама | 1 |
| 03 | 8117245 | Опора | 1 |
| 04 | J271240 | Болт с шайбой | 4 |
| 04A | J901240 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | A590112 | Плоская шайба | 4 |
| 06 | J950012 | Гайка | 4 |
| 14 | 8116453 | Крышка | 1 |
| 15 | J281030 | Болт с шайбой | 4 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 18 | 3115734 | Крышка | 1 |
| 19 | J281030 | Болт с шайбой | 4 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 21 | 3115735 | Крышка | 1 |
| 22 | J281030 | Болт с шайбой | 4 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 100 | J922070 | Болт | 9 |
| 101 | J222020 | Шайба | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
