Гидробак — HITACHI VR512-2

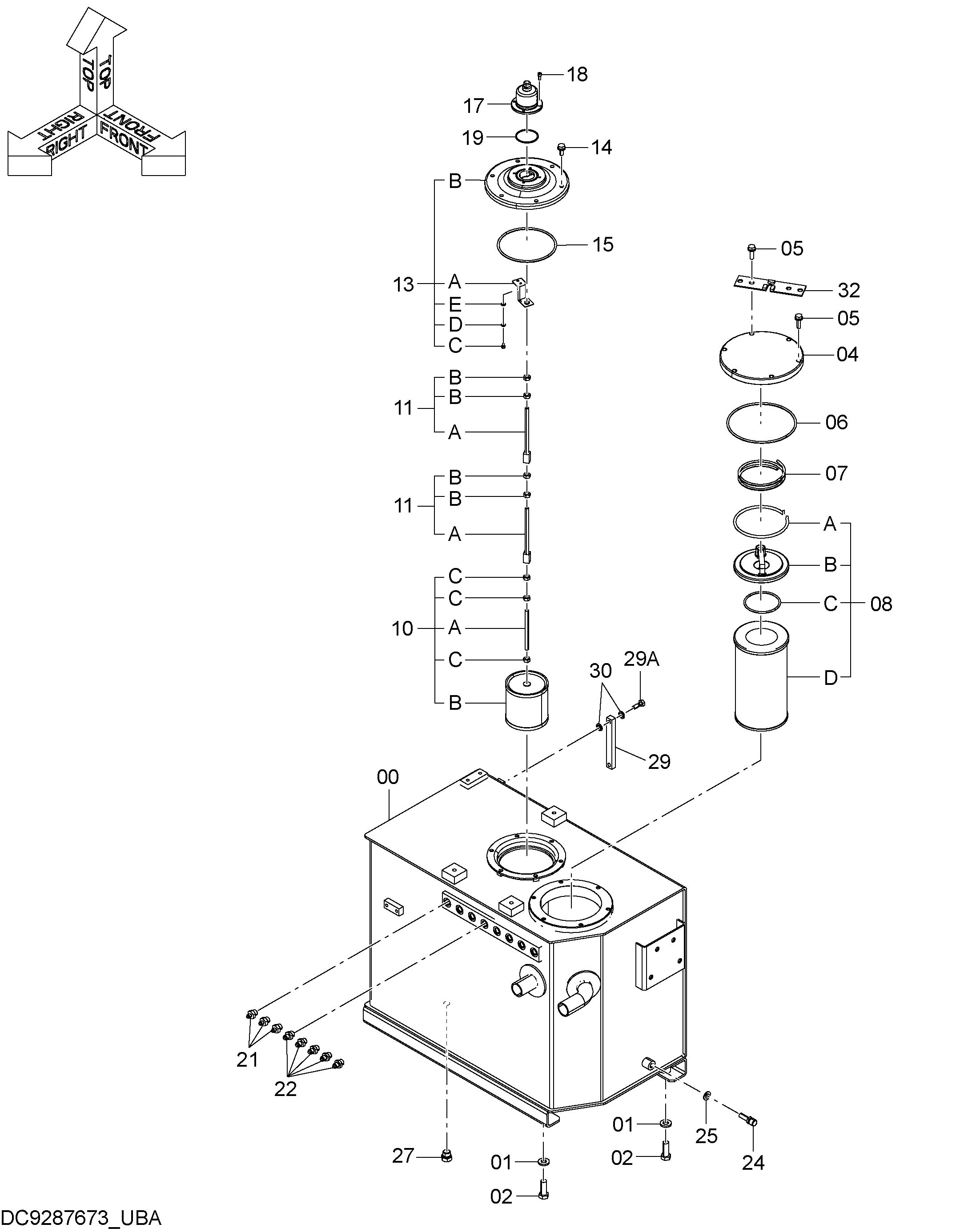

Заводская схема «Гидробак» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026187 | Гидробак | 1 |
| 01 | J222016 | Шайба | 4 |
| 02 | J921645 | Болт | 4 |
| 04 | 4639235 | Крышка | 1 |
| 05 | J271035 | Болт с шайбой | 6 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | A810190 | Уплотнительное кольцо | 1 |
| 07 | 4472673 | Пружина | 1 |
| 08 | 4680575 | Фильтрующий элемент | 1 |
| 08A | 4643446 | Кольцо | 1 |
| 08B | 4643444 | Клапан | 1 |
| 08C | A810095 | Уплотнительное кольцо | 1 |
| 08D | 4681392 | Фильтрующий элемент | 1 |
| 10 | 4680576 | Всасывающий фильтр | 1 |
| 10A | 4681391 | Шток | 1 |
| 10B | 4648651 | Сетчатый фильтр | 1 |
| 10C | J950010 | Гайка | 3 |
| 11 | 9287561 | Кронштейн | 2 |
| 11A | 9769101 | Болт | 1 |
| 11B | J950010 | Гайка | 2 |
| 13 | 9184556 | Крышка | 1 |
| 13A | 4408661 | Кронштейн | 1 |
| 13B | 1025093 | Крышка | 1 |
| 13C | 4350623 | Болт | 1 |
| 13D | 4225466 | Пружинная шайба | 1 |
| 13E | 4225472 | Плоская шайба | 1 |
| 14 | J271025 | Болт с шайбой | 6 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A810160 | Уплотнительное кольцо | 1 |
| 17 | 4434017 | Сапун | 1 |
| 17A | 4437833 | Корпус | 1 |
| 17B | 4437838 | Элемент | 1 |
| 17C | 4437837 | Крышка | 1 |
| 17D | 4371825 | Гайка | 1 |
| 17E | 4437836 | Колпачок | 1 |
| 18 | J780616 | Болт с внутренним шестигранником | 4 |
| 19 | A810060 | Уплотнительное кольцо | 1 |
| 21 | A852132 | Адаптер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852133 | Адаптер | 5 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4250260 | Датчик | 1 |
| 25 | 4250261 | Прокладка | 1 |
| 27 | A885004 | Пробка | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 8053499 | Указатель уровня | 1 |
| 29A | 4100967 | Болт | 2 |
| 30 | 449558 | Уплотнительная шайба | 4 |
| 32 | 9769109 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
