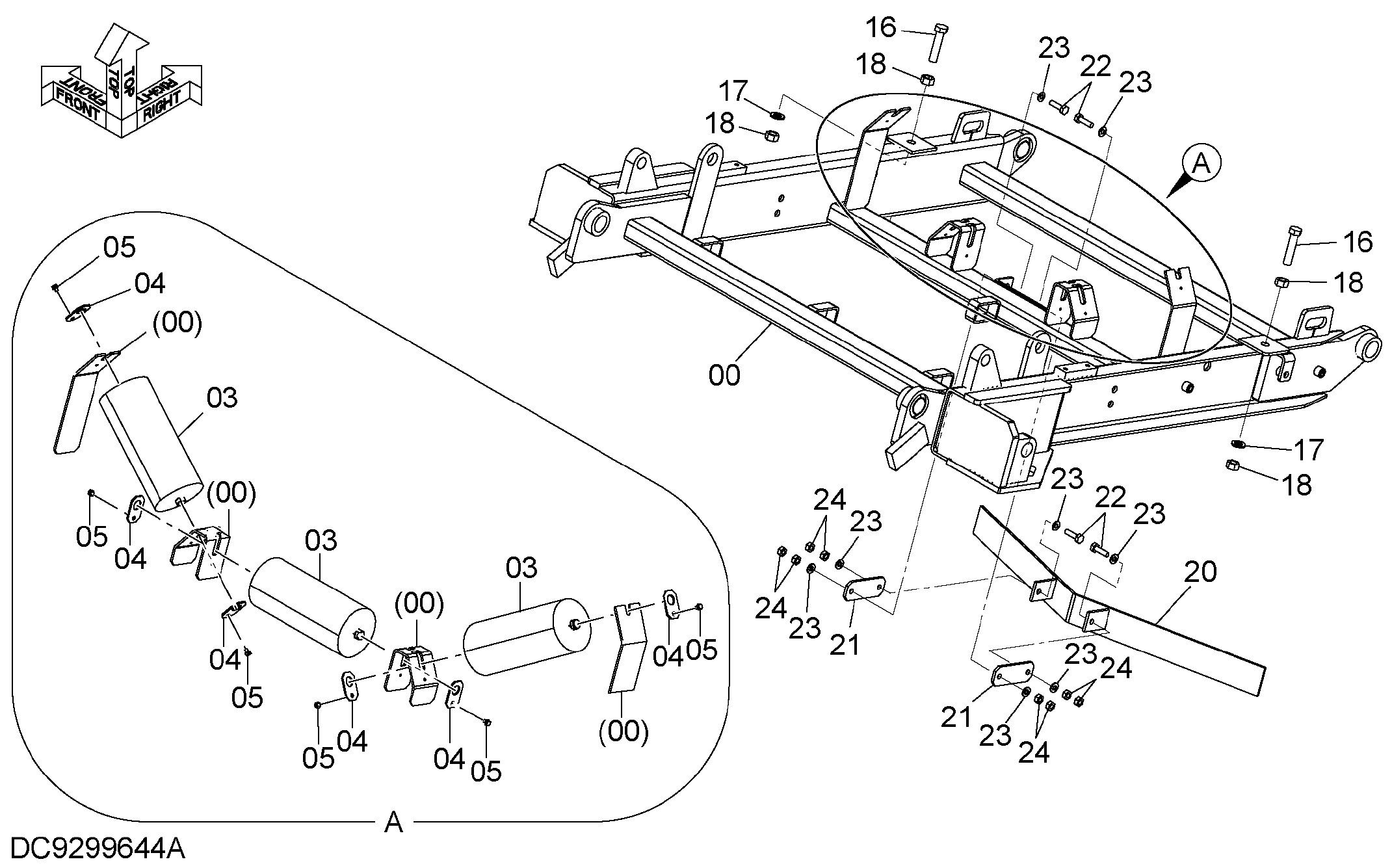

Рама (средний конвейер)(2) — HITACHI VR512-2

Заводская схема «Рама (средний конвейер)(2)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6027120	Рама	1
03	4679136	Ролик	3
04	4679441	Пластина	6
05	J260610	Болт с шайбой	6
05A	J900610	Болт	1
05B	A590106	Плоская шайба	1
16	M261671	Болт	2
17	A590116	Плоская шайба	2
18	J950016	Гайка	4
20	9768111	Отвал	1
21	YJ00001317	Тяга	2
22	J901035	Болт	4
23	A590110	Плоская шайба	8
24	J950010	Гайка	8

Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
