Таил конвейер — HITACHI VR512-2

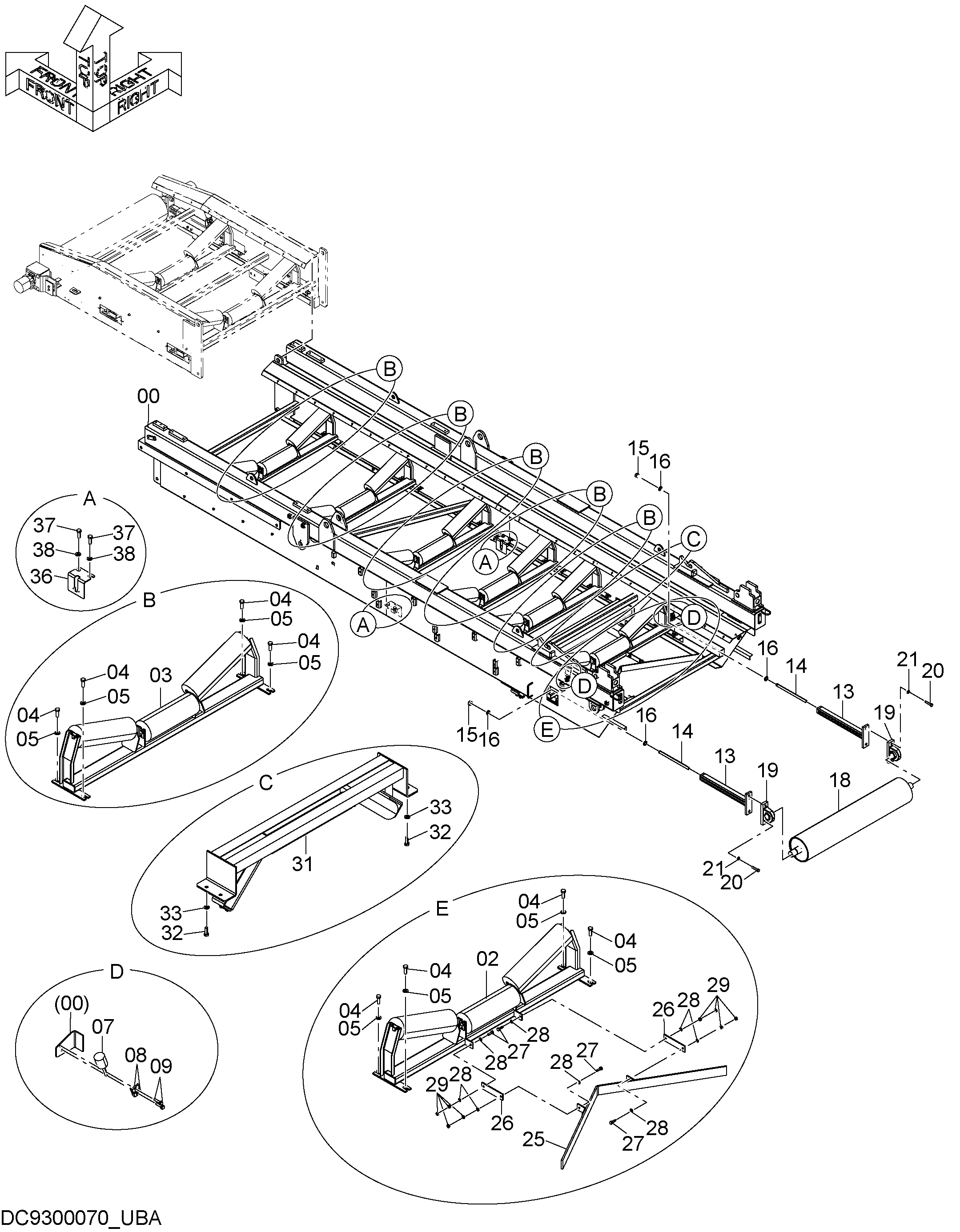

Заводская схема «Таил конвейер» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026296 | Рама таил | 1 |
| 02 | 9286496 | Каток (2) | 1 |
| 03 | 9286047 | Каток (1) | 5 |
| 04 | J921645 | Болт | 24 |
| 05 | J222016 | Шайба | 24 |
| 07 | 4679132 | Ролик | 2 |
| 08 | 4190124 | Хомут трубки | 4 |
| 09 | J271255 | Болт с шайбой | 4 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 13 | 8116872 | Механизм натяжения | 2 |
| 14 | 9768865 | Болт регулировочный | 2 |
| 15 | J950024 | Гайка | 2 |
| 16 | A590124 | Плоская шайба | 4 |
| 18 | 8111885 | Шкив таил | 1 |
| 19 | 4677975 | Подшипник. блок | 2 |
| 19A | 4678363 | Подшипник | 1 |
| 19B | 4678561 | Корпус | 1 |
| 19C | 4645586 | Установочный винт | 2 |
| 20 | J921680 | Болт | 4 |
| 21 | J222016 | Шайба | 4 |
| 25 | 8116304 | Отвал | 1 |
| 26 | 4652608 | Тяга | 2 |
| 27 | J901035 | Болт | 4 |
| 28 | A590110 | Плоская шайба | 8 |
| 29 | J950010 | Гайка | 8 |
| 31 | 9287127 | Направляющее колесо обратный | 1 |
| 32 | J921645 | Болт | 4 |
| 33 | J222016 | Шайба | 4 |
| 36 | 3115337 | Пластина | 2 |
| 37 | J921645 | Болт | 4 |
| 38 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
