Рама — HITACHI VR512-2

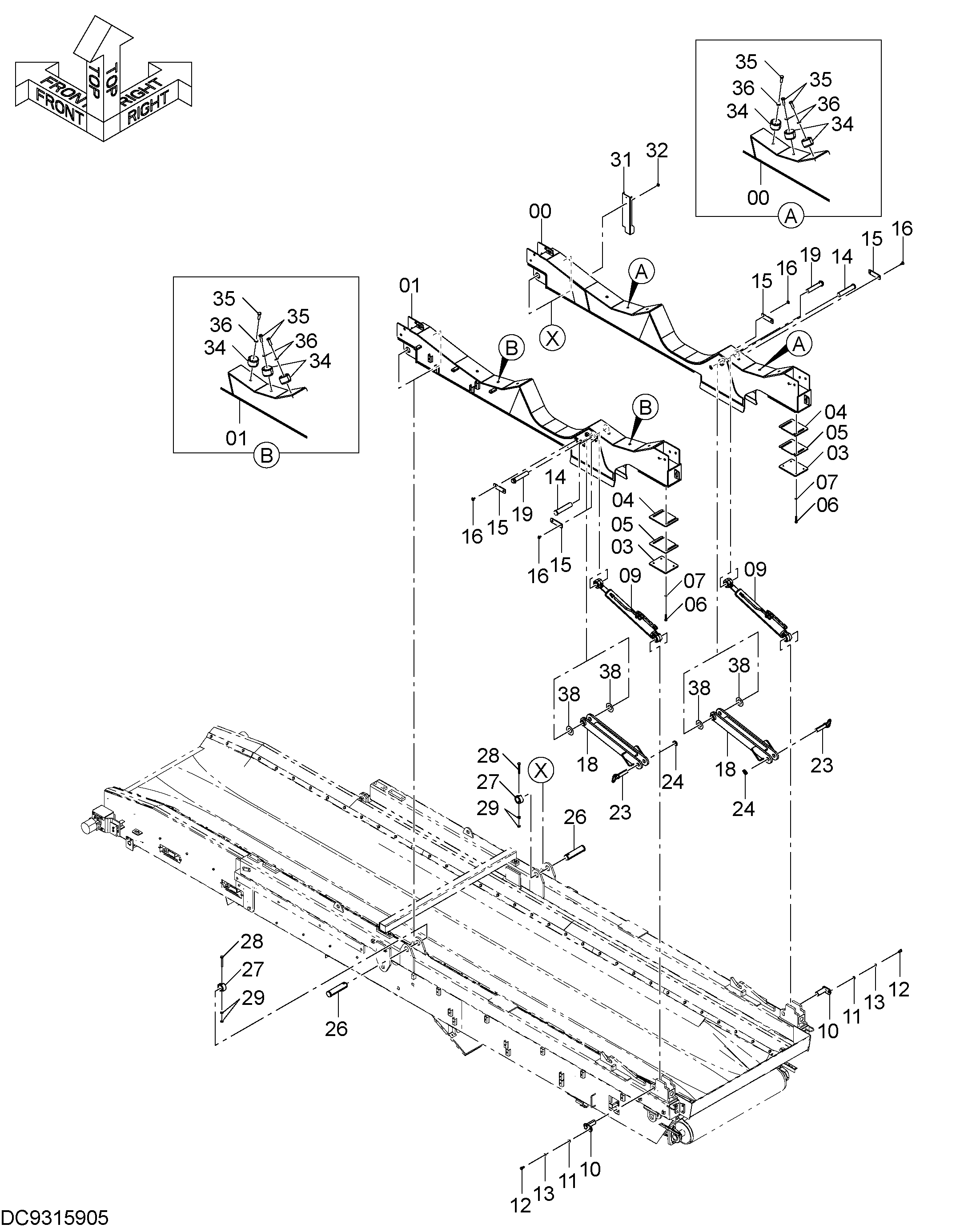

Заводская схема «Рама» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7060607 | Рама | 1 |
| 01 | 7060608 | Рама | 1 |
| 03 | 8125256 | Кронштейн | 2 |
| 04 | 4725190 | Регулировочная шайба 9.0mm | 4 |
| 05 | 4725191 | Регулировочная шайба 6.0mm | 4 |
| 06 | M261280 | Болт | 8 |
| 07 | A590112 | Плоская шайба | 8 |
| 09 | 4628947 | Гидроцилиндр ковша | 2 |
| 09 | 4718113 | Гидроцилиндр ковша | 2 |
| 10 | 9758100 | Палец | 2 |
| 11 | 4339355 | Втулка | 2 |
| 12 | J901435 | Болт | 2 |
| 13 | A590914 | Пружинная шайба | 2 |
| 14 | 4725192 | Палец | 2 |
| 15 | 4725188 | Пластина | 4 |
| 16 | J281030 | Болт с шайбой | 8 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 8125255 | Кронштейн | 2 |
| 19 | 9773608 | Палец | 2 |
| 23 | YJ40000276 | Палец | 2 |
| 24 | 4001834 | Палец кольцо | 2 |
| 26 | 4637914 | Палец | 2 |
| 27 | 4725189 | Втулка | 2 |
| 28 | J921604 | Болт | 2 |
| 29 | J950016 | Гайка | 4 |
| 31 | YJ40000279 | Направляющая | 1 |
| 32 | J281020 | Болт с шайбой | 2 |
| 32A | J901020 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 34 | 9773647 | Кронштейн | 12 |
| 35 | J922065 | Болт | 12 |
| 36 | J222020 | Шайба | 12 |
| 38 | 4374458 | Упорная пластина 1.0mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
