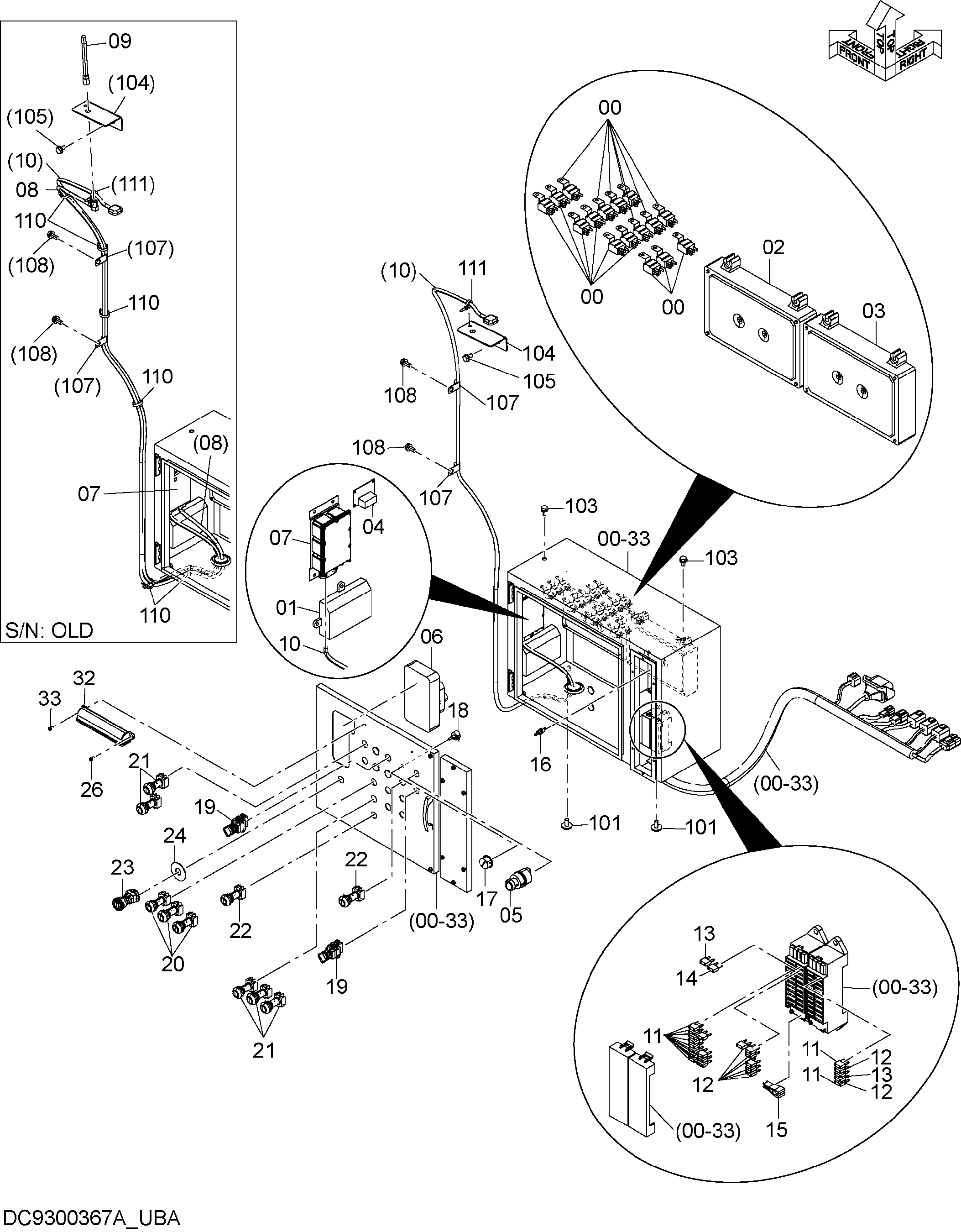

Управление короб — HITACHI VR512-2

Заводская схема «Управление короб» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-33	9300685	Короб управление	1
00	4414207	Реле	16
01	9314261	Контроллер	1
02	YJ60000469	Блок контроллер	1
03	9269251	Блок контроллер	1
04	4667125	Контроллер	1
06	YJ00000735	Монитор	1
07	4635318	Контроллер	1
07	4707470	Контроллер	1
08	4670531	Трос щиток	1
09	4643048	Антенна	1
10	9258423	Антенна	1
10	4724573	Антенна	1
11	4428910	Предохранитель	14
12	4428911	Предохранитель	8
13	4436736	Предохранитель	2
14	4639136	Предохранитель	1
15	4436737	Пуллер	1
16	4698195	Выключатель тоггле	1
17	4601247	Ручка	1
18	4601259	Ресистор вариа.	1
19	4614797	Выключатель поворотный	2
20	4675205	Выключатель пусхбут.	3
21	4675206	Выключатель пусхбут.	5
22	4675207	Выключатель пусхбут.	2
23	4675204	Выключатель пусхбут.	1
24	4647049	Информационная табличка	1
32	4718121	Фонарь	1
33	J680514	Винт с шайбой	2
101	J281025	Болт с шайбой	4
101A	J901025	Болт	1
101B	4486055	Шайба	1
103	J271020	Болт с шайбой	2
103A	J901020	Болт	1
103B	J222010	Шайба	1
104	4685264	Кронштейн	1
105	J271020	Болт с шайбой	2
105A	J901020	Болт	1
105B	J222010	Шайба	1
107	4192018	Зажим	2
107	4190261	Зажим	2
108	J271025	Болт с шайбой	2
108A	J901025	Болт	1
108B	J222010	Шайба	1
110	4055311	Ленточный зажим	10
111	4254600	Зажим	1
