Нижний декк в сборе (месх комплект) — HITACHI VR512-2

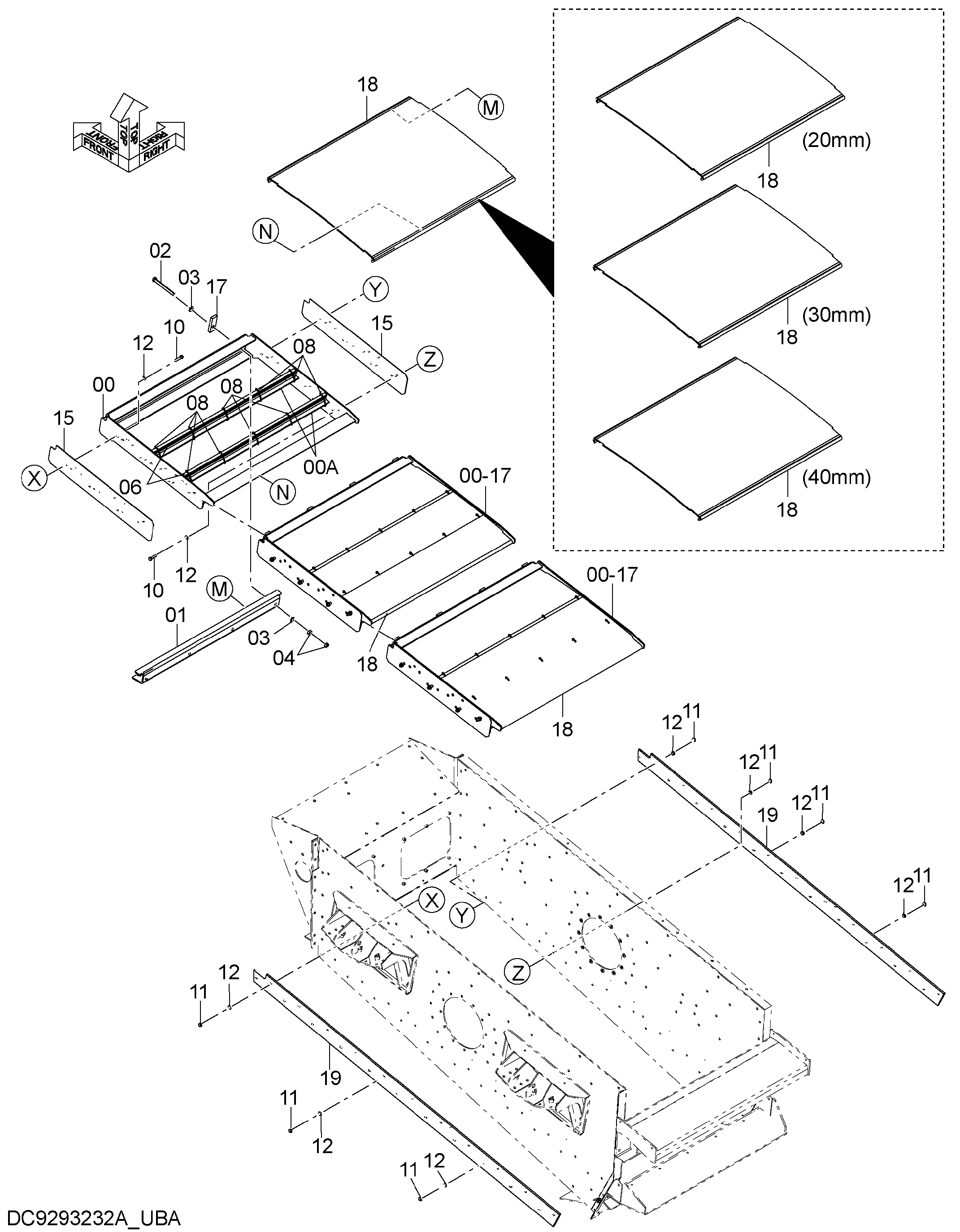

Заводская схема «Нижний декк в сборе (месх комплект)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-17 | 9293232 | Месх комплект | 3 |
| 00 | 8097342 | Рама | 1 |
| 00A | YC40001316 | Кронштейн | 2 |
| 01 | 3102820 | Кронштейн | 1 |
| 02 | M262006 | Болт | 4 |
| 03 | J222020 | Шайба | 8 |
| 04 | J950020 | Гайка | 8 |
| 06 | 4672651 | Резиновая подушка | 2 |
| 08 | 4121859 | Ленточный зажим | 10 |
| 10 | J921460 | Болт | 8 |
| 11 | J950014 | Гайка | 8 |
| 12 | J222014 | Шайба | 16 |
| 15 | 3114220 | Регулировочная шайба пластина | 2 |
| 17 | 4709606 | Пластина | 4 |
| 18 | 4687667 | Месх экран | 3 |
| 18 | 4687685 | Месх экран | 3 |
| 18 | 4687686 | Месх экран | 3 |
| 19 | 3115356 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
