Гидролинии хода (1) — HITACHI VR512-2

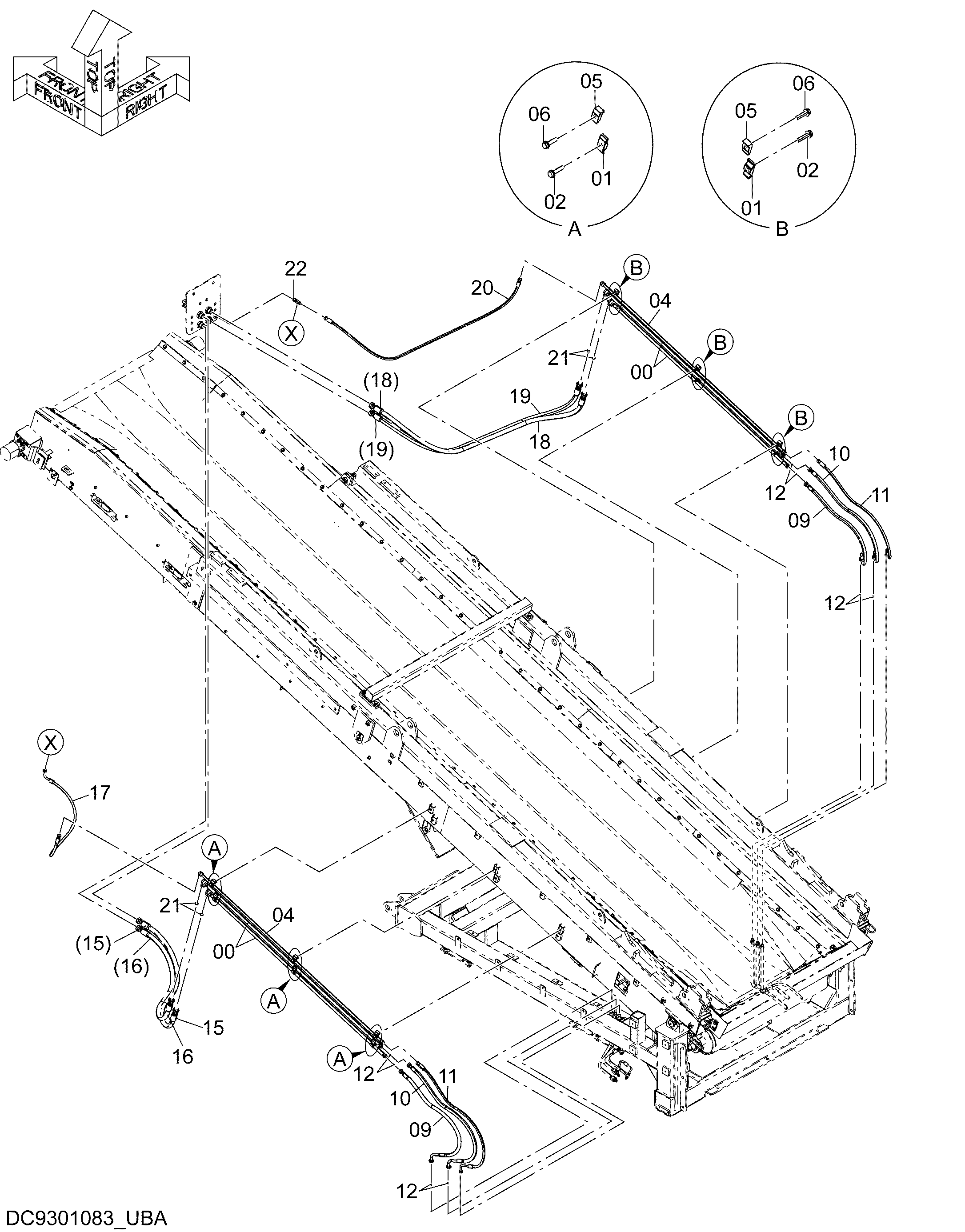

Заводская схема «Гидролинии хода (1)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116948 | Трубка | 4 |
| 01 | 4189858 | Хомут трубки | 6 |
| 02 | J271255 | Болт с шайбой | 6 |
| 02A | J901255 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 8116947 | Трубка | 2 |
| 05 | 4190124 | Хомут трубки | 6 |
| 06 | J271250 | Болт с шайбой | 6 |
| 06A | J901250 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 09 | 4388116 | Шланг | 2 |
| 10 | 4389104 | Шланг | 2 |
| 11 | 4677041 | Шланг | 2 |
| 12 | 4138938 | Уплотнительное кольцо | 8 |
| 15 | 4250078 | Шланг | 1 |
| 16 | 4286269 | Шланг | 1 |
| 17 | 4672438 | Шланг | 1 |
| 18 | 4286276 | Шланг | 1 |
| 19 | 4286276 | Шланг | 1 |
| 20 | 4663308 | Шланг | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 4 |
| 22 | 4246672 | Соединительный штуцер | 1 |
| 24 | 4446406 | Защитный кожух | 20 |
| 25 | 4327294 | Защитный кожух | 14 |
| 26 | 4327293 | Защитный кожух | 14 |
| 27 | 4055312 | Ленточный зажим | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
