Опора (финес конвейер) — HITACHI VR512-2

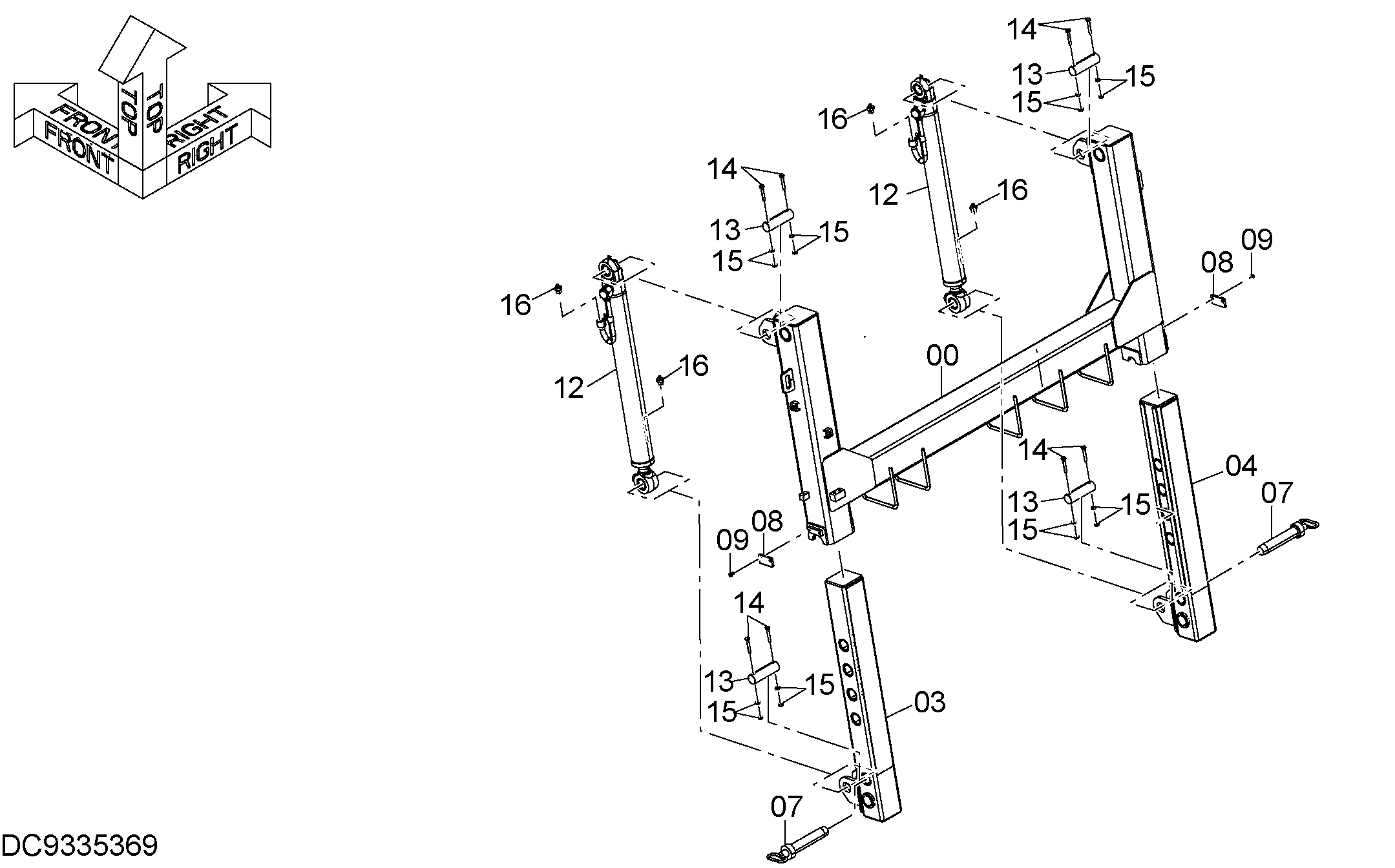

Заводская схема «Опора (финес конвейер)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6030090 | Опора наружный | 1 |
| 03 | 7062091 | Опора внутренний | 1 |
| 04 | 7062092 | Опора внутренний | 1 |
| 07 | 9769366 | Палец | 2 |
| 08 | 4696780 | Пластина | 2 |
| 09 | J260820 | Болт с шайбой | 4 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 12 | 4632810 | Гидроцилиндр рукояти | 2 |
| 13 | 4737273 | Палец | 4 |
| 14 | J921065 | Болт | 8 |
| 15 | J950010 | Гайка | 16 |
| 16 | A852143 | Адаптер | 4 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
